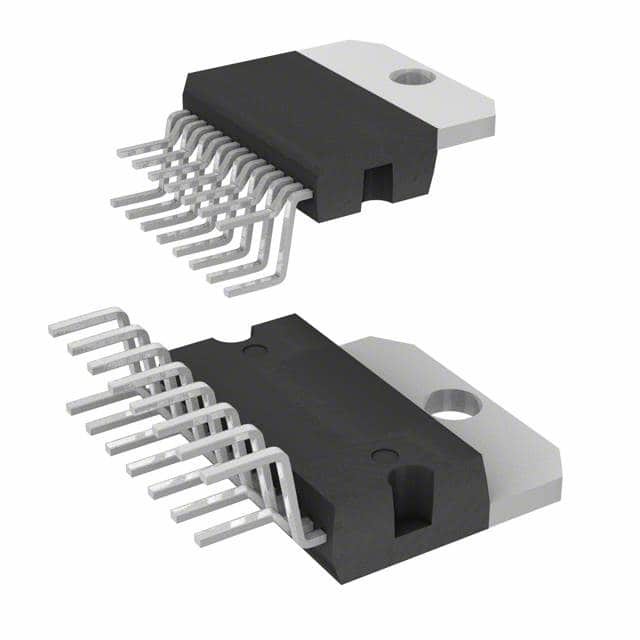

L298N ΜΙΣΉ ΓΈΦΥΡΑ DRVR 15MULTIWATT STMicroelectronics ολοκληρωμένου κυκλώματος

Περιγραφή

Το L298 είναι ένα ολοκληρωμένο μονολιθικό κύκλωμα σε έναν 15 μόλυβδο συσκευασίες Multiwatt και PowerSO20. Είναι μια υψηλή τάση, υψηλής τάσης δίδυμος οδηγός πλήρης-γεφυρών που δέχεται τα συμβατικά επίπεδα λογικής TTL και οδηγεί τα επαγωγικά φορτία όπως οι ηλεκτρονόμοι, τα σωληνοειδή, το συνεχές ρεύμα, και να περπατήσει οι μηχανές. Υπάρχουν δύο επιτρέπουν στις εισαγωγές για να επιτρέψουν ή να θέσουν εκτός λειτουργίας τη συσκευή ανεξάρτητα από τα σήματα εισαγωγής.

Χαρακτηριστικά γνωρίσματα

ΛΕΙΤΟΥΡΓΟΥΣΑ ΤΑΣΗ ΑΝΕΦΟΔΙΑΣΜΟΥ ΜΕΧΡΙ 46 Β
ΣΥΝΟΛΙΚΟ ΣΥΝΕΧΕΣ ΡΕΥΜΑ ΜΕΧΡΙ 4 Α
ΧΑΜΗΛΗ ΤΑΣΗ ΚΟΡΕΣΜΟΥ
OVERTEMPERATURE ΠΡΟΣΤΑΣΙΑ
ΛΟΓΙΚΗ ΤΑΣΗ ΕΙΣΑΓΩΓΗΣ «0» ΜΕΧΡΙ 1,5 Β
(ΥΨΗΛΗ ΑΣΥΛΙΑ ΘΟΡΥΒΟΥ)

Εφαρμογές

• ΣΤΑΔΙΟ ΠΑΡΑΓΩΓΗΣ ΔΥΝΑΜΗΣ
  Το L298 έχει δύο στάδια παραγωγής δύναμης (Α Β). Το στάδιο παραγωγής δύναμης έχει μια ρύθμιση γεφυρών, και ανάλογα με την κατάσταση των εισαγωγών, τα αποτελέσματά του μπορούν να οδηγήσουν ένα επαγωγικό φορτίο στον κοινό ή διαφορικό τρόπο. Το ρεύμα που ταξιδεύει μέσω του φορτίου βγαίνει τη γέφυρα στην παραγωγή αίσθησης ένας εξωτερικός αντιστάτης (ΔΝΑ RSB.) επιτρέπει στη δύναμη αυτού του ρεύματος για να ανιχνευθεί.

• ΣΤΑΔΙΟ ΕΙΣΑΓΩΓΗΣ
  Κάθε γέφυρα τροφοδοτείται από τέσσερις πύλες, οι εισαγωγές των οποίων είναι In1 In2 Ena και In3 In4 EnB. Όταν η EN εισαγωγή είναι υψηλή, οι μέσα εισαγωγές θέτουν το κράτος γεφυρών όταν η EN εισαγωγή είναι χαμηλή, η γέφυρα είναι εμποδισμένη. Οι εισαγωγές είναι όλο το συμβατό σύστημα TTL.

• ΠΡΟΤΑΣΕΙΣ
  Ένας non-inductive πυκνωτής, χαρακτηριστικά 100 nF, πρέπει να προγραμματιστεί για και μεταξύ εναντίον και Vss, για να στηρίξει, τόσο κοντά στη GND καρφίτσα όσο και εφαρμόσιμος. Όταν ο τεράστιος πυκνωτής της παροχής ηλεκτρικού ρεύματος είναι πάρα πολύ μακριά μακρυά από το ολοκληρωμένο κύκλωμα, ένας δεύτερος, μικρότερος πυκνωτής κοντά στο L298 πρέπει να είναι προγραμματισμένος ξέν. Ο αντιστάτης αίσθησης, που δεν πρέπει να είναι καλώδιο που τυλίγεται, πρέπει να στηριχτεί στον αρνητικό πόλο εναντίον, ο οποίος πρέπει να είναι στενός στη GND καρφίτσα του I.C.
