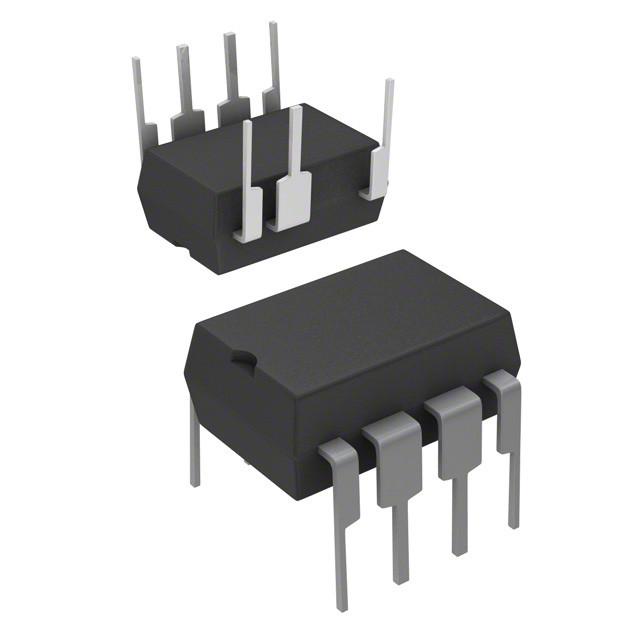

LNK306PN ΤΟΠ 8DIP ολοκληρωμένου κυκλώματος ΣΕ ΜΗ ΑΠΕΥΘΕΊΑΣ ΣΎΝΔΕΣΗ ολοκληρώσεις δύναμης ΔΙΑΚΟΠΤΏΝ MULT

Περιγραφή

Η linkswitch-TN έχει ως σκοπό συγκεκριμένα να αντικαταστήσει όλες τις γραμμικές και πυκνωτής-ταϊσμένες (dropper ΚΑΠ) μη-απομονωμένες παροχές ηλεκτρικού ρεύματος στην κατώτερη σειρά ρευμάτων παραγωγής 360 μΑ στο ίσο σύστημα κόστισε προσφέροντας την πολύ υψηλότερη απόδοση και τη ενεργειακή αποδοτικότητα.
Οι συσκευές linkSwitch-TN ενσωματώνουν MOSFET ισχύος 700 Β, έναν ταλαντωτή, απλό On/Off ένα σχέδιο ελέγχου, μια μεταστρεφόμενη υψηλή τάση τρέχουσα πηγή, συχνότητας, ένα τρέχον όριο κύκλος-από-κύκλων και θερμικά στοιχεία κυκλώματος κλεισίματος επάνω σε ένα μονολιθικό ολοκληρωμένο κύκλωμα. Το ξεκίνημα και η λειτουργούσα ισχύς προέρχονται άμεσα από την τάση στην καρφίτσα ΑΓΩΓΩΝ, που εξαλείφει την ανάγκη για έναν προκατειλημμένο ανεφοδιασμό και σχετικά στοιχεία κυκλώματος στο buck ή flyback τους μετατροπείς. Το πλήρως ολοκληρωμένο κύκλωμα αυτόματος-καινούριου ξεκινήματος στο LNK304-306 περιορίζει ακίνδυνα τη δύναμη παραγωγής κατά τη διάρκεια των όρων ελαττωμάτων όπως το βραχυκύκλωμα ή ο ανοικτός βρόχος, που μειώνει τη συστατική αρίθμηση και το σύστημα-ισόπεδο κόστος προστασίας φορτίων. Ένας τοπικός ανεφοδιασμός που παρέχεται από το ολοκληρωμένο κύκλωμα επιτρέπει στη χρήση μη βαθμολογημένο optocoupler ενεργώντας ως μοχλός μετατόπισης επιπέδων για να ενισχύσει περαιτέρω την απόδοση κανονισμού γραμμών και φορτίων στους μετατροπείς buck και buck-ώθησης, αν απαιτείται.

Κυριώτερα σημεία προϊόντων

Οικονομικώς αποδοτική γραμμική/Dropper ΚΑΠ αντικατάσταση
• Λύση μετατροπέων αρίθμησης χαμηλότερου κόστους και συστατικών buck
• Πλήρως ενσωματωμένο αυτόματος-καινούριο ξεκίνημα για την προστασία ελαττωμάτων βραχυκυκλώματος και ανοικτών βρόχων – κερδίζει εξωτερικές συστατικές δαπάνες
• LNK302 χρησιμοποιεί έναν απλουστευμένο ελεγκτή χωρίς αυτόματος-καινούριο ξεκίνημα για το πολύ χαμηλό κόστος συστημάτων
• λειτουργία 66 kHz με το ακριβές τρέχον όριο – επιτρέπει στο χαμηλότερο κόστος off-the-shelf 1 mH πηνίο μέχρι και το ρεύμα παραγωγής 120 μΑ
• Σφιχτές ανοχές και αμελητέα παραλλαγή θερμοκρασίας
• Η υψηλή τάση διακοπής 700 Β παρέχει ότι το άριστο κύμα εισαγωγής αντιστέκεται
• Συχνότητας μειώνει εντυπωσιακά τη EMI (~10 DB)
– ελαχιστοποιεί το κόστος φίλτρων της EMI
• Υψηλή θερμική θερμοκρασία κλεισίματος (+135 ελάχιστο °C)

Πολύ υψηλότερη απόδοση πέρα από ιδιαίτερο Buck και τις παθητικές λύσεις

• Υποστηρίζει buck, buck-ώθηση και flyback τοπολογίες
• Θερμική υπερφόρτωση επιπέδων συστημάτων, βραχυκύκλωμα παραγωγής και ανοικτή προστασία βρόχων ελέγχου
• Άριστος κανονισμός γραμμών και φορτίων ακόμη και με τη χαρακτηριστική διαμόρφωση
• Το υψηλό εύρος ζώνης παρέχει ότι γρήγορα διεγερτικός χωρίς υπερανυψώστε
• Η τρέχουσα λειτουργία ορίου απορρίπτει τον κυματισμό γραμμών
• Καθολική σειρά τάσης εισαγωγής (85 VAC σε 265 VAC)
• Ενσωματωμένο τρέχον όριο και hysteretic θερμική προστασία
• Υψηλότερη αποδοτικότητα από τις παθητικές λύσεις
• Παράγοντας υψηλότερης δύναμης από τις πυκνωτής-ταϊσμένες λύσεις
• Εξ ολοκλήρου manufacturable σε SMD

Ενέργεια EcoSmart®- εξαιρετικά αποδοτική

• Καταναλώνει χαρακτηριστικά το μόνο 50/80 MW στη self-powered τοπολογία buck στη 115/230 εισαγωγή VAC χωρίς το φορτίο (opto ανατροφοδοτήστε)
• Καταναλώνει χαρακτηριστικά το μόνο 7/12 MW στην τοπολογία flyback με την εξωτερική προκατάληψη σε 115/230 VAC που εισάγεται χωρίς το φορτίο
• Καλύπτει την ενεργειακή Επιτροπή Καλιφόρνιας (ΕΕΚ), το ενεργειακό αστέρι, και τις απαιτήσεις της ΕΕ

Εφαρμογές

• Συσκευές και χρονόμετρα
• Βιομηχανικοί έλεγχοι οδηγήσεων οδηγοί και
