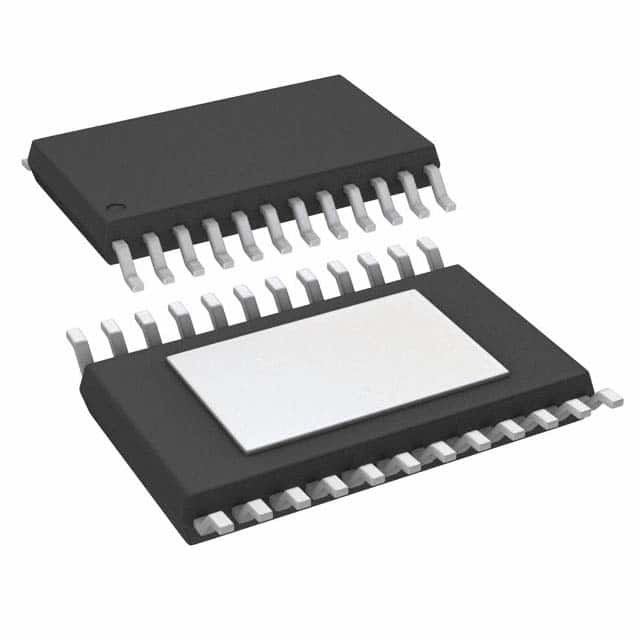

10KHZ-2MHZ ΟΔΗΓΗΜΈΝΟΣ ΟΛΟΚΛΗΡΩΜΈΝΟ ΚΎΚΛΩΜΑ ΟΔΗΓΌΣ RGLTR PWM 24HTSSOP TPS929120QPWPRQ1

  • 10kHz-2MHz IC LED Driver RGLTR PWM 24HTSSOP TPS929120QPWPRQ1
Μάρκα Texas Instruments
Αριθμό μοντέλου TPS929120QPWPRQ1
Ποσότητα παραγγελίας min 1
Τιμή Based on current price
Συσκευασία λεπτομέρειες αντιστατικά τσάντα & κουτί από χαρτόνι
Χρόνος παράδοσης 3-5 ημέρες εργασίας
Όροι πληρωμής T/T
Δυνατότητα προσφοράς στο απόθεμα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Τύπος Ρυθμιστής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος Τοπολογία Βήμα - κάτω (Buck), επιταχύνω (ώθηση)
Εσωτερικός διακόπτης Ναι Αριθμός αποτελεσμάτων 12
Τάση - Τροφοδοσία (ελάχ.) 4.5V Τάση - ανεφοδιασμός (Max) 40V
Τάση - παραγωγή 4.75V ~ 5.25V Τρέχων - παραγωγή/κανάλι -
Συχνότητα 10kHz ~ 2MHz Εξασθένιση PWM
Εφαρμογές Αυτοκίνητος Λειτουργούσα θερμοκρασία -40°C ~ 125°C (TA)
Τοποθετώντας τύπος Η επιφάνεια τοποθετεί Συσκευασία/περίπτωση 24-PowerTSSOP (πλάτος 0,173», 4.40mm)
Συσκευασία συσκευών προμηθευτών 24-HTSSOP
Επισημαίνω

10kHz οδηγός των οδηγήσεων ολοκληρωμένου κυκλώματος

,

2MHz οδηγός των οδηγήσεων ολοκληρωμένου κυκλώματος

,

TPS929120QPWPRQ1
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

TPS929120QPWPRQ1 ΟΔΗΓΌΣ RGLTR PWM 24HTSSOP Texas Instruments των οδηγήσεων ολοκληρωμένου κυκλώματος

Λεπτομέρειες προϊόντων

TPS929120QPWPRQ1

12-κανάλι οδηγός των αυτοκίνητων υψηλός-δευτερευουσών οδηγήσεων 40-β με τη διεπαφή FlexWire

Γενική περιγραφή

Με την αυξανόμενη ζήτηση για τη ζωτικότητα στον αυτοκίνητο φωτισμό, LEDs πρέπει να ελεγχθεί ανεξάρτητα. Επομένως, οι οδηγοί των οδηγήσεων με τις ψηφιακές διεπαφές είναι ουσιαστικοί να οδηγήσουν αποτελεσματικά τις εικονοκύτταρο-ελεγχόμενες ανάβοντας εφαρμογές. Στον εξωτερικό φωτισμό, οι πολλαπλάσιες λειτουργίες λαμπτήρων βρίσκονται χαρακτηριστικά στους διαφορετικούς πίνακες PCB με τα off-board καλώδια που συνδέονται ο ένας στον άλλο. Είναι δύσκολο για μια παραδοσιακή single-ended διεπαφή να καλυφθούν οι ακριβείς απαιτήσεις EMC. Με τη χρησιμοποίηση βιομηχανικός-πρότυπα ΜΠΟΡΟΥΝ φυσικός να βάλουν σε στρώσεις, η UART-βασισμένη διεπαφή FlexWire του TPS929120-Q1 ολοκληρώνει εύκολα την υπεραστική off-board επικοινωνία χωρίς προσκρούοντας EMC.

Το TPS929120-Q1 είναι 12 διοχετεύει, οδηγός των υψηλός-δευτερευουσών οδηγήσεων 40-β που ελέγχει τους οκτάμπιτους κύκλους ρευμάτων παραγωγής και καθήκοντος 12 μπιτ PWM. Η συσκευή καλύπτει τις πολλαπλάσιες απαιτήσεις κανονισμού με των οδηγήσεων ανοιχτών, το κοντός--έδαφος, και τα διαγνωστικά βραχυκυκλώματος των ενιαίων οδηγήσεων. Ένας διαμορφώσιμος φύλακας επίσης αυτόματα θέτει τα ασφαλή κράτη όταν χάνεται η σύνδεση MCU, και, με προγραμματίσημο EEPROM, TPS929120-Q1 μπορεί ελαστικά να τεθεί για τα διαφορετικά σενάρια εφαρμογής.

Χαρακτηριστικά γνωρίσματα

  • AEC-Q100-κατάλληλος για τις αυτοκίνητες εφαρμογές:
    • Βαθμός 1 θερμοκρασίας: – 40°C σε +125°C, ΤΑ
  • Λειτουργικός ασφάλεια-ικανός
    • Τεκμηρίωση διαθέσιμη στο λειτουργικό σχέδιο συστημάτων ασφάλειας ενίσχυσης
  • 12-κανάλι υψηλός-δευτερεύουσα τρέχουσα παραγωγή ακρίβειας:
    • Τάση 4,5 Β ανεφοδιασμού σε 40 Β
    • Μέχρι 75 μΑ διοχετεύουν το ρεύμα που τίθεται από τον αντιστάτη
    • 2-κομμάτι σφαιρικός, ανεξάρτητη τρέχουσα ρύθμιση 6 μπιτ
    • Υψηλής τάσης ακρίβεια <>
    • Υψηλής τάσης ακρίβεια <>
    • Πτώση χαμηλής τάσης 500 MV σε 50 μΑ
    • 12-κομμάτι ανεξάρτητη εξασθένιση PWM
    • Προγραμματίσημη συχνότητα PWM μέχρι το kHz 20
    • Γραμμική και εκθετική μέθοδος εξασθένισης
  • Διεπαφή ελέγχου FlexWire
    • Μέχρι τη συχνότητα ρολογιών 1-MHZ
    • Μέγιστες 16 συσκευές σε ένα λεωφορείο FlexWire
    • Μέχρι συναλλαγή 8 στοιχείων ψηφιολέξεων σε ένα πλαίσιο
    • 5-β η παραγωγή LDO στον ανεφοδιασμό ΜΠΟΡΕΊ πομποδέκτης
  • Διαγνωστικός και προστασία:
    • Προγραμματίσημο ασφαλές κράτος
    • Ανοιχτή ανίχνευση οδηγήσεων
    • Ανίχνευση βραχυκυκλώματος οδηγήσεων
    • Ενιαίος-οδηγημένο βραχυκύκλωμα διαγνωστικό
    • Προγραμματίσημη ανίχνευση χαμηλός-ανεφοδιασμού
    • Ανοικτός-αγωγός ERR για την ένδειξη ελαττωμάτων
    • Φύλακας και κέντρο ανίχνευσης και ελέγχου για τη διεπαφή FlexWire
    • οκτάμπιτη ΠΑΧ για τη μέτρηση τάσης καρφιτσών
    • Προστασία Overtemperature

Προδιαγραφές

Ιδιότητες Αξία ιδιοτήτων
Κατασκευαστής Texas Instruments
Κατηγορία προϊόντων Οδηγοί οδηγήσεων
Σειρά Αυτοκίνητος, AEC-Q100
Τύπος Ρυθμιστής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος
Συσκευασία-περίπτωση 24-TSSOP (πλάτος 0,173», 4.40mm) εκτεθειμένο μαξιλάρι
Συχνότητα 10kHz ~ 2MHz
Λειτουργώ-θερμοκρασία -40°C ~ 125°C (TA)
Μοντάρισμα-τύπος Η επιφάνεια τοποθετεί
Εφαρμογές Αυτοκίνητος
Αριθμός--παραγωγές 12 αποτελέσματα
Εσωτερικός-διακόπτης-s Ναι
Τοπολογία Βήμα - κάτω (Buck), επιταχύνω (ώθηση)
Τάση ανεφοδιασμού 40V
Τάση-ανεφοδιασμός-ελάχιστος 4.5V
Τάση-παραγωγή 4.75V ~ 5.25V
Εξασθένιση PWM
Συσκευασία Ταινία & εξέλικτρο (TR)
