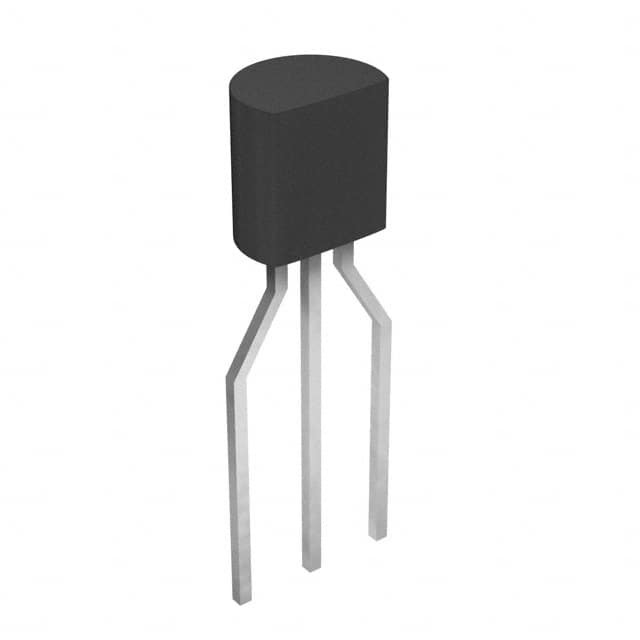

LM4041CILPR ΔΙΑΚΛΆΔΩΣΗ to92-3 διοικητικών ολοκληρωμένων κυκλωμάτων VREF δύναμης Texas Instruments

  • LM4041CILPR Power Management ICs VREF SHUNT TO92-3 Texas Instruments
Μάρκα Texas Instruments
Αριθμό μοντέλου LM4041CILPR
Ποσότητα παραγγελίας min 1
Τιμή Based on current price
Συσκευασία λεπτομέρειες αντιστατικά τσάντα & κουτί από χαρτόνι
Χρόνος παράδοσης 3-5 ημέρες εργασίας
Όροι πληρωμής T/T
Δυνατότητα προσφοράς στο απόθεμα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Τύπος αναφοράς Διακλάδωση Τύπος παραγωγής Διευθετήσιμος
Τάση - παραγωγή (ελάχιστη/σταθερή) 1.233V Τάση - παραγωγή (Max) 10 Β
Τρέχων - παραγωγή 12 μΑ Ανοχή ±0.5%
Συντελεστής θερμοκρασίας 100ppm/°C Θόρυβος - 0.1Hz σε 10Hz -
Θόρυβος - 10Hz σε 10kHz 20µVrms - Που εισάγεται τάση -
Τρέχων - ανεφοδιασμός - Τρέχων - κάθοδος 80 µA
Λειτουργούσα θερμοκρασία -40°C ~ 85°C (TA) Τοποθετώντας τύπος Μέσω της τρύπας
Συσκευασία/περίπτωση -226-3, -92-3 (-226AA) διαμόρφωσε τους μολύβδους Συσκευασία συσκευών προμηθευτών ΤΟ-92-3
Επισημαίνω

1.233V διοικητικά ολοκληρωμένα κυκλώματα δύναμης

,

Διοικητικά ολοκληρωμένα κυκλώματα to92-3 δύναμης

,

LM4041CILPR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

LM4041CILPR ΔΙΑΚΛΆΔΩΣΗ ADJ 0,5% to92-3 Texas Instruments ολοκληρωμένου κυκλώματος VREF

Λεπτομέρειες προϊόντων

Γενική περιγραφή

Το ιδανικό για τις διαστημικές κρίσιμες εφαρμογές, οι αναφορές τάσης ακρίβειας LM4040 και LM4041 είναι διαθέσιμο στη subminiature (3mm × 1.3mm) συσκευασία μέθυσος-23 επιφάνεια-υποστηριγμάτων.
Το LM4040 είναι το διαθέσιμο στις σταθερές αντίστροφες τάσεις διακοπής 2.500V, 4.096V και 5.000V. Το LM4041 είναι διαθέσιμο με ένα σταθερό 1.225V ή μια διευθετήσιμη αντίστροφη τάση διακοπής.
Το ελάχιστο λειτουργούν ρεύμα κυμαίνεται από 60µA για το LM4041-1.2 ως 74µA για το LM4040-5.0. LM4040 οι εκδόσεις έχουν ένα μέγιστο λειτουργούν ρεύμα 15mA. LM4041 οι εκδόσεις έχουν ένα μέγιστο λειτουργούν ρεύμα 12mA.
Το LM4040 και το LM4041 έχουν bandgap τη διόρθωση κυρτότητας κλίσης θερμοκρασίας αναφοράς και τη χαμηλή δυναμική σύνθετη αντίσταση, που εξασφαλίζουν σταθερή αντίστροφη ακρίβεια τάσης διακοπής πέρα από ένα ευρύ φάσμα των λειτουργούντων θερμοκρασιών και των ρευμάτων.
Τα φύλλα στοιχείων και η τεκμηρίωση υποστήριξης μπορούν να βρεθούν στον ιστοχώρο Micrel στο www.micrel.com.

Χαρακτηριστικά γνωρίσματα

• Μικρή συσκευασία μέθυσος-23
• Κανένας πυκνωτής παραγωγής που απαιτείται
• Ανέχεται τα χωρητικά φορτία
• Σταθερές αντίστροφες τάσεις διακοπής 1,225, 2.500V, 4.096V και 5.000V
• Διευθετήσιμη αντίστροφη έκδοση διακοπής
• Επαφή Micrel για τα μέρη με την εκτεταμένη σειρά θερμοκρασίας.

Βασικές προδιαγραφές

• Ανοχή ............................. ±0.1% (ανώτατος) τάσης παραγωγής
• Χαμηλός θόρυβος παραγωγής (10Hz σε 100Hz)
LM4040 ................................................. 35ΜVRMS (τύπος)
LM4041 ................................................. 20ΜVRMS (τύπος)
• Ευρέως λειτουργούσα τρέχουσα σειρά
LM4040 .................................................. 60µA σε 15mA
LM4041 .................................................. 60µA σε 12mA
• Βιομηχανική σειρά θερμοκρασίας .................. – 40°C σε +85°C
• Συντελεστής ................ 100ppm/°C (ανώτατος) χαμηλής θερμοκρασίας

Εφαρμογές

• Με μπαταρίες εξοπλισμός
• Συστήματα αποκτήσεων στοιχείων
• Ενοργάνωση
• Έλεγχος διεργασίας
• Διαχείριση της ενέργειας
• Δοκιμή προϊόντων
• Αυτοκίνητη ηλεκτρονική
• Ακουστικά τμήματα ακρίβειας

Προδιαγραφές

Ιδιότητες Αξία ιδιοτήτων
Κατασκευαστής Texas Instruments
Κατηγορία προϊόντων Αναφορά τάσης
Σειρά LM4041C
Συσκευασία Εναλλάσσομαι συσκευασία ταινιών περικοπών (CT)
Μονάδα-βάρος 0,007520 oz
Μοντάρισμα-ύφος Μέσω της τρύπας
Συσκευασία-περίπτωση -226-3, -92-3 (-226AA) (διαμορφωμένοι μόλυβδοι)
Λειτουργώ-θερμοκρασία -40°C ~ 85°C (TA)
Μοντάρισμα-τύπος Μέσω της τρύπας
Παραγωγή-τύπος Διευθετήσιμος
Προμηθευτής-συσκευή-συσκευασία -92-3
Ανοχή ±0.5%
Τάση-εισαγωγή -
Τρέχων-ανεφοδιασμός -
Τρέχων-παραγωγή 12mA
Αναφορά-τύπος Διακλάδωση
Τάση παραγωγής 1.233V
Τάση-παραγωγή-ανώτατος 10V
Θερμοκρασία-συντελεστής 100ppm/°C
Θόρυβος-0#1Hz--10Hz -
Θόρυβος-10Hz--10kHz 20μVrms
Τρέχων-κάθοδος 80μA
Μέγιστη λειτουργούσα θερμοκρασία + 85 Γ
Λειτουργούσα σειρά θερμοκρασίας - 40 Γ
Παραγωγή-τάση Διευθετήσιμος
Συσκευασία-περίπτωση -92-3
Αρχικός-ακρίβεια 0.5%
Σειρά-VREF-εισαγωγή-τάση-ανώτατος 15 Β
Διακλάδωση-τρέχων-ανώτατος 12 μΑ
Μέγιστο-παραγωγή-τάση 10 Β
Διακλάδωση-τρέχων-ελάχιστος 60 UA

Περιγραφές

Ολοκληρωμένο κύκλωμα 10V ±0.5% 12mA -92-3 αναφοράς τάσης διακλαδώσεων
Β-REF διευθετήσιμο 1.225V στην αυτοκίνητη 3-καρφίτσα -92 T/R 10V 25mA
Adj Prec Micropwr αναφορών τάσης διακλάδωση Vltg REF
