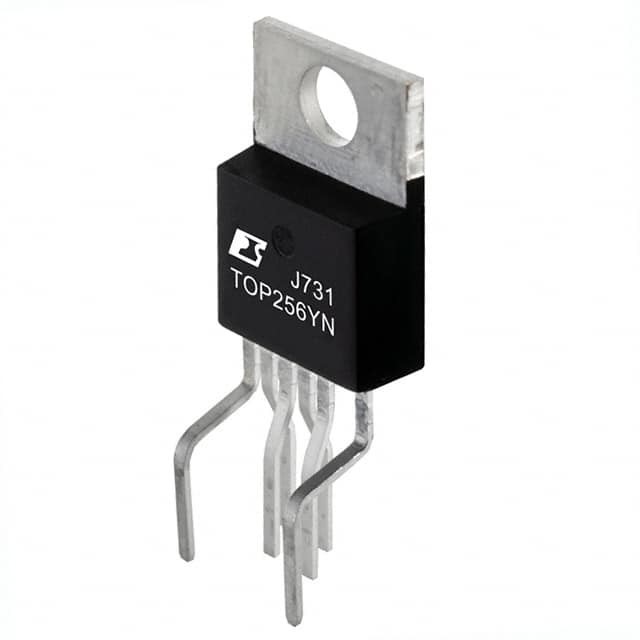

Σε μη απευθείας σύνδεση SW FLYBACK TO220-7C TOP256YN PMIC ολοκληρώσεις δύναμης ελεγκτών
| Μάρκα | Power Integrations |
|---|---|
| Αριθμό μοντέλου | TOP256YN |
| Ποσότητα παραγγελίας min | 1 |
| Τιμή | Based on current price |
| Συσκευασία λεπτομέρειες | αντιστατικά τσάντα & κουτί από χαρτόνι |
| Χρόνος παράδοσης | 3-5 ημέρες εργασίας |
| Όροι πληρωμής | T/T |
| Δυνατότητα προσφοράς | στο απόθεμα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| απομόνωση παραγωγής | Απομονωμένος | Εσωτερικός διακόπτης | Ναι |
|---|---|---|---|
| Τάση - διακοπή | 700V | Τοπολογία | flyback |
| Τάση - Εκκίνηση | - | Τάση - ανεφοδιασμός (Vcc/Vdd) | - |
| Κύκλος καθήκοντος | 78% | Συχνότητα - μετατροπή | 66kHz, 132kHz |
| Δύναμη (Watt) | 119 W | Προστασία ελαττωμάτων | Ρεύμα που περιορίζει, πέρα από τη θερμοκρασία, πέρα από την τάση |
| Χαρακτηριστικά γνωρίσματα ελέγχου | - | Λειτουργούσα θερμοκρασία | -40°C ~ 150°C (TJ) |
| Συσκευασία/περίπτωση | -220-7 διαμόρφωσε τους μολύβδους, 6 μόλυβδοι | Συσκευασία συσκευών προμηθευτών | -220-7C |
| Τοποθετώντας τύπος | Μέσω της τρύπας | ||
| Επισημαίνω | Πολυ τρόπος ελεγκτών PMIC,Ελεγκτής PMIC σε μη απευθείας σύνδεση,TOP256YN |
||
Περιγραφή προϊόντων
TOP256YN ΣΕ ΜΗ ΑΠΕΥΘΕΊΑΣ ΣΎΝΔΕΣΗ SW FLYBACK TO220-7C ολοκληρώσεις δύναμης ολοκληρωμένου κυκλώματος
Λεπτομέρειες προϊόντων
Περιγραφή
TOPSwitch-HX ενσωματώνει επικερδώς MOSFET δύναμης 700 Β, μεταστρεφόμενη υψηλή τάση τρέχουσα πηγή, έλεγχος PWM, ταλαντωτής, θερμικό κύκλωμα κλεισίματος, προστασία ελαττωμάτων και άλλα στοιχεία κυκλώματος ελέγχου επάνω σε μια μονολιθική συσκευή.
Κυριώτερα σημεία προϊόντων
Χαμηλότερο κόστος συστημάτων, υψηλότερη ευελιξία σχεδίου• Η πολλαπλού τρόπου λειτουργία μεγιστοποιεί τα φορτία effciency καθόλου
• Νέες συσκευασίες eSIP-7F και eSIP-7C
• Χαμηλή θερμική σύνδεση--περίπτωση σύνθετης αντίστασης (2 °C ανά Watt)
• Το χαμηλό ύψος είναι ιδανικό για τους προσαρμοστές όπου το διάστημα είναι περιορισμένο
• Απλό να τοποθετήσει χρησιμοποιώντας έναν συνδετήρα για να βοηθήσει την κατασκευή χαμηλότερου κόστους
• Οριζόντια eSIP-7F συσκευάζουν το ιδανικό για τις υπερβολικά χαμηλές εφαρμογές προσαρμοστών και οργάνων ελέγχου ύψους
• Εκτεταμένη απόσταση διασκορπισμού συσκευασίας από την καρφίτσα ΑΓΩΓΩΝ στην παρακείμενη καρφίτσα και στο heatsink
• Κανένα heatsink δεν απαίτησε μέχρι 35 W τις συσκευασίες χρησιμοποιώντας του Π, Γ και Μ με την καθολική τάση εισαγωγής και μέχρι 48 W σε 230 VAC
• Overvoltage παραγωγής η προστασία (OVP) είναι χρήστης προγραμματίσημος για να κλείσει/να μη-κλείσει το κλείσιμο με τη γρήγορη αναστοιχειοθέτηση εναλλασσόμενου ρεύματος με το μάνταλο
• Επιτρέπει και την αρχική και δευτεροβάθμια αντίληψη
• Η UV) ανίχνευση undervoltage γραμμών (αποτρέπει τις δυσλειτουργίες διακοπών
• Overvoltage γραμμών (Ov) το κλείσιμο επεκτείνει το όριο κύματος γραμμών
• Ακριβές προγραμματίσημο τρέχον όριο
• Βελτιστοποιημένο feed-forward γραμμών για την απόρριψη κυματισμών γραμμών
• η συχνότητα 132 kHz (254Y-258Y και όλες οι συσκευασίες E/L) μειώνει το μετασχηματιστή και το μέγεθος παροχής ηλεκτρικού ρεύματος
• Μισή επιλογή συχνότητας για τις τηλεοπτικές εφαρμογές
• Συχνότητας μειώνει τη EMI flter κόστισε
• Το Heatsink συνδέεται με την ΠΗΓΗ για τη χαμηλή EMI
• Το βελτιωμένο αυτόματος-καινούριο ξεκίνημα παραδίδει <3> • Η ακριβής hysteretic θερμική λειτουργία κλεισίματος ανακτεί αυτόματα χωρίς απαίτηση μιας αναστοιχειοθέτησης
• Πλήρως ενσωματωμένη μαλακός-έναρξη για την ελάχιστη πίεση ξεκινήματος
• Ο εκτεταμένος διασκορπισμός μεταξύ ΑΓΩΓΟΥ και όλων των άλλων καρφιτσών βελτιώνει feld την αξιοπιστία
Προδιαγραφές
| Ιδιότητες | Αξία ιδιοτήτων |
|---|---|
| Κατασκευαστής | Artesyn |
| Κατηγορία προϊόντων | ΣΥΝΕΧΕΊΣ μετατροπείς εναλλασσόμενου ρεύματος, σε μη απευθείας σύνδεση Switchers |
| Σειρά | TOPSwitch®-HX |
| Τύπος | Σε μη απευθείας σύνδεση Switcher |
| Συσκευασία | Σωλήνας |
| Μοντάρισμα-ύφος | Μέσω της τρύπας |
| Φίρμα | TopSwitch |
| Λειτουργώ-θερμοκρασία-σειρά | - 40 Γ + σε 150 Γ |
| Συσκευασία-περίπτωση | -220-7 (διαμορφωμένοι μόλυβδοι) (6 μόλυβδοι) |
| Λειτουργώ-θερμοκρασία | -40°C ~ 150°C (TJ) |
| Μοντάρισμα-τύπος | Μέσω της τρύπας |
| Προμηθευτής-συσκευή-συσκευασία | -220-7C |
| Watt | 119W |
| Παραγωγή-απομόνωση | Απομονωμένος |
| Εσωτερικός-διακόπτης-s | Ναι |
| Τάση-διακοπή | 700V |
| Τοπολογία | Flyback |
| Τάση-έναρξη-επάνω | - |
| Τάση-ανεφοδιασμός-Vcc-Vdd | - |
| Duty-Cycle | 78% |
| Συχνότητα-μετατροπή | 66kHz, 132kHz |
| Ελάττωμα-προστασία | Ρεύμα που περιορίζει, πέρα από τη θερμοκρασία, πέρα από την τάση |
| Έλεγχος-χαρακτηριστικά γνωρίσματα | - |
| Παραγωγή-δύναμη | 119 W |
| Μέγιστη λειτουργούσα θερμοκρασία | + 150 Γ |
| Παραγωγή-τάση | 700 Β |
| Παραγωγή-ρεύμα | 4.08 Α |
| Μετατροπή-συχνότητα | kHz 132 |
| Συσκευασία-περίπτωση | -220-7C |
| Καθήκον-κύκλος-ανώτατος | 78% |
| Εισαγωγή-ανεφοδιασμός-τάση-ελάχιστος | - 0,3 Β |
| Εισαγωγή-ανεφοδιασμός-τάση-ανώτατος | 9 Β |
Περιγραφές
Σε μη απευθείας σύνδεση τοπολογία 66kHz, 132kHz -220-7C Flyback μετατροπέων
AC/DC σε μη απευθείας σύνδεση Switcher μετατροπέων ολοκληρωμένο κύκλωμα 86W
