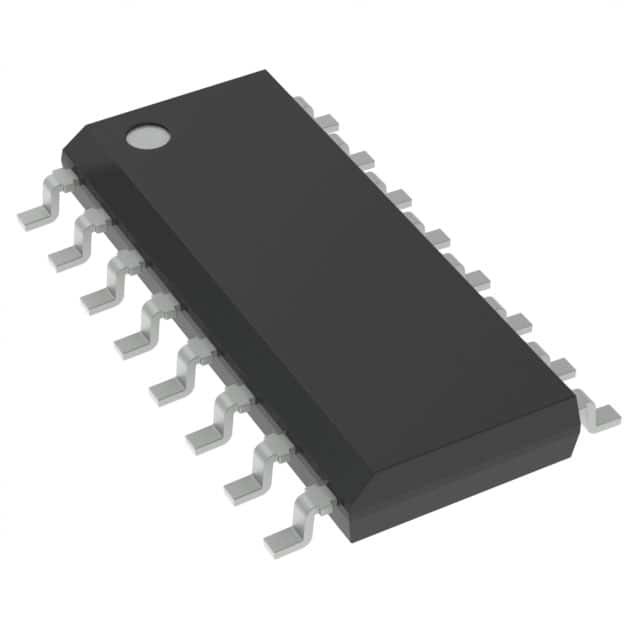

ΚΑΝΟΝΙΣΜΌΣ psh-ΤΡΆΒΗΓΜΑ 16SOIC SG3525AP013TR διοικητικών ολοκληρωμένων κυκλωμάτων δύναμης οδηγών κρυσταλλολυχνιών CTRLR BCK

ΠΕΡΙΓΡΑΦΗ

Τα SG3525Aseries των ολοκληρωμένων κυκλωμάτων διαμορφωτών πλάτους σφυγμού έχουν ως σκοπό να προσφέρουν τη βελτιωμένη απόδοση και τη χαμηλωμένη εξωτερική αρίθμηση μερών όταν χρησιμοποιείται στο σχεδιασμό όλων των τύπων παροχών ηλεκτρικού ρεύματος μετατροπής. Το -τσιπ + αναφορά 5,1 Β τακτοποιείται σε ± 1% και η σειρά κοινός-τρόπου εισαγωγής του ενισχυτή λάθους περιλαμβάνει την τάση αναφοράς που αποβάλλει τους εξωτερικούς αντιστάτες. Μια εισαγωγή συγχρονισμού στον ταλαντωτή επιτρέπει στις πολλαπλάσιες μονάδες για να σκλαβωθεί ή μια ενιαία μονάδα που συγχρονίζεται σε ένα εξωτερικό ρολόι συστημάτων. Ένας ενιαίος αντιστάτης μεταξύ του CT και των τερματικών απαλλαγής παρέχει ένα ευρύ φάσμα της νεκρής χρονικής ρύθμισης. Αυτές οι συσκευές χαρακτηρίζουν επίσης τα ενσωματωμένα στοιχεία κυκλώματος μαλακός-έναρξης με μόνο έναν εξωτερικό πυκνωτή συγχρονισμού που απαιτείται. Ένα τερματικό κλεισίματος ελέγχει και το circuity μαλακός-έναρξης και τα στάδια παραγωγής, υπό τον όρο ότι στιγμιαίο κλείνει μέσω του σύρτη PWM με το παλόμενο κλείσιμο, καθώς επίσης και της μαλακός-έναρξης ανακύκλωσης με τις πιό μακροχρόνιες εντολές κλεισίματος. Αυτές οι λειτουργίες ελέγχονται επίσης από μια κατώτερη ανταπεργία τάσης που κρατά τα αποτελέσματα μακριά και ο πυκνωτής μαλακός-έναρξης που απαλλάσσεται για τις υποφυσιολογικές τάσεις εισαγωγής. Αυτά τα στοιχεία κυκλώματος includesapproximately500 MV ανταπεργίας της υστέρησης για την ελεύθερη λειτουργία jitter. Ένα άλλο χαρακτηριστικό γνώρισμα αυτών των κυκλωμάτων PWM είναι ένας σύρτης μετά από το συγκριτή. Μόλις ολοκληρωθούν οι σφυγμοί ενός PWM για οποιοδήποτε λόγο, τα αποτελέσματα θα παραμείνουν μακριά κατά τη διάρκεια της περιόδου. Ο σύρτης επαναρυθμίζεται με κάθε σφυγμό ρολογιών. Τα στάδια παραγωγής είναι totem-pole σχέδια ικανά της πρόσβασης ή βύθιση παραπάνω από 200 μΑ. Η λογική SG3525AoutputstagefeaturesNOR, που δίνει μια ΧΑΜΗΛΉ παραγωγή για δηλώνει ΜΑΚΡΙΆ.

■8 ΕΩΣ ΛΕΙΤΟΥΡΓΊΑ 35 Β

■5.1 ΑΝΑΦΟΡΆ Β ΠΟΥ ΤΑΚΤΟΠΟΙΕΊΤΑΙ 1% ΣΕ ±
■100 Hz σε 500 KHz OSCILLATORRANGE
■ΧΩΡΙΣΤΟ ΤΕΡΜΑΤΙΚΌ OSCILLATORSYNC
■ΔΙΕΥΘΕΤΗΣΙΜΟΣ ΈΛΕΓΧΟΣ DEADTIME
■ΕΣΩΤΕΡΙΚΗ SOFT-ΕΝΑΡΞΗ
■Σφυγμός-από-PULSESHUTDOWN
■ΑΝΤΑΠΕΡΓΊΑ ΕΙΣΑΓΩΓΗΣ UNDERVOLTAGE ΜΕ ΤΗΝ ΥΣΤΈΡΗΣΗ
■ΝΑ ΚΛΕΙΣΕΙ PWM ΜΕ ΤΟ ΜΆΝΤΑΛΟ ΓΙΑ ΝΑ ΑΠΟΤΡΈΨΕΙ ΤΟΥΣ ΠΟΛΛΑΠΛΆΣΙΟΥΣ ΣΦΥΓΜΟΎΣ
■ΔΙΠΛΟΙ ΟΔΗΓΟΊ ΠΑΡΑΓΩΓΉΣ SOURCE/SINK
