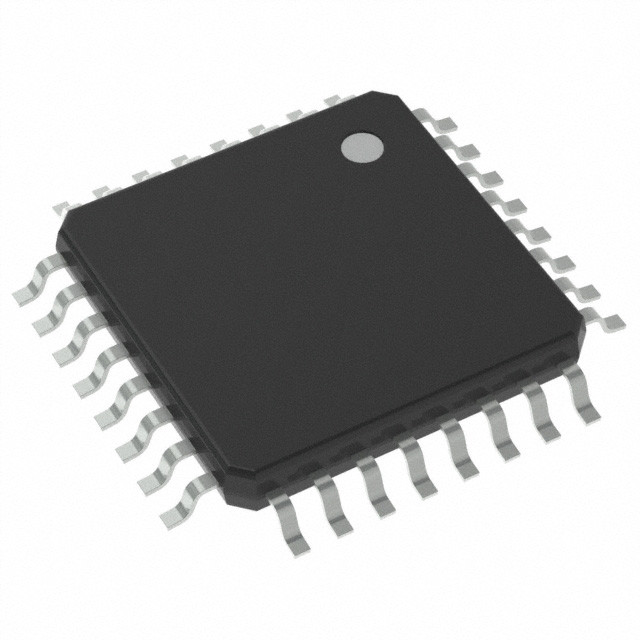

Μονάδα οκτάμπιτη 32KB ΛΆΜΨΗ 32TQFP μικροελεγκτών 1.8V-5.5V MCU atmega328p-Au

Περιγραφή

Το ATmega48P/88P/168P/328P είναι ένας χαμηλής ισχύος οκτάμπιτος μικροελεγκτής CMOS βασισμένος στην ενισχυμένη AVR αρχιτεκτονική RISC. Με την εκτέλεση των ισχυρών οδηγιών σε έναν ενιαίο κύκλο ρολογιών, το ATmega48P/88P/168P/328P επιτυγχάνει τις ρυθμοαποδόσεις πλησιάζοντας 1 MIPS ανά MHZ που επιτρέπει στο σχεδιαστή συστημάτων για να βελτιστοποιήσει την κατανάλωση ισχύος εναντίον της ταχύτητας επεξεργασίας.
Ο πυρήνας AVR συνδυάζει μια πλούσια οδηγία καθορισμένη με 32 λειτουργώντας καταλόγους γενικού σκοπού. Όλοι οι 32 κατάλογοι συνδέονται άμεσα με την αριθμητική μονάδα λογικής (ALU), επιτρέποντας σε δύο ανεξάρτητους καταλόγους για να προσεγγιστούν σε μια ενιαία οδηγία που εκτελείται σε έναν κύκλο ρολογιών. Η προκύπτουσα αρχιτεκτονική είναι περισσότερος κώδικας αποδοτικός επιτυγχάνοντας τις ρυθμοαποδόσεις μέχρι δέκα χρόνους γρηγορότερα από τους συμβατικούς μικροελεγκτές CISC.

Χαρακτηριστικά γνωρίσματα

• Υψηλή επίδοση, χαμηλής ισχύος οκτάμπιτος μικροελεγκτής AVR®
• Προηγμένη αρχιτεκτονική RISC
– 131 ισχυρές οδηγίες – η περισσότερη ενιαία εκτέλεση κύκλων ρολογιών
– 32 X 8 λειτουργώντας κατάλογοι γενικού σκοπού
– Πλήρως στατική λειτουργία
– Μέχρι ρυθμοαπόδοση 20 MIPS σε 20 MHZ
– -τσιπ 2 πολλαπλασιαστής κύκλων
• Υψηλά τμήματα αμετάβλητης μνήμης αντοχής
– ψηφιολέξεις 4/8/16/32K της μόνος-προγραμματίσημης μνήμης λάμψης -συστημάτων progam (ATmega48P/88P/168P/328P)
– ψηφιολέξεις EEPROM 256/512/512/1K (ATmega48P/88P/168P/328P)
– Ψηφιολέξεις εσωτερικό SRAM 512/1K/1K/2K (ATmega48P/88P/168P/328P)
– Γράψτε/σβήστε τους κύκλους: 10.000 Flash/100,000 EEPROM
– Διατήρηση στοιχείων: 20 έτη στα έτη 85°C/100 σε 25°C (1)
– Προαιρετικό τμήμα κώδικα μποτών με τα ανεξάρτητα κομμάτια κλειδαριών
Προγραμματισμός -συστημάτων από On-chip Boot το πρόγραμμα
Αληθινός καλληεργημένος-ενώ-γράψτε τη λειτουργία
– Κλειδαριά προγραμματισμού για την ασφάλεια λογισμικού
• Περιφερειακά χαρακτηριστικά γνωρίσματα
– Δύο οκτάμπιτοι χρονόμετρο/μετρητές με χωριστό Prescaler και συγκρίνει τον τρόπο
– Ένα δεκαεξάμπιτο χρονόμετρο/αντίθετος με χωριστό Prescaler, συγκρίνει τον τρόπο, και συλλαμβάνει τον τρόπο
– Πραγματικός - χρονικός μετρητής με το χωριστό ταλαντωτή
– Έξι κανάλια PWM
– 8 κανάλι 10 μπιτ ΠΑΧ στη μέτρηση θερμοκρασίας συσκευασίας TQFP και QFN/MLF
– 6 κανάλι 10 μπιτ ΠΑΧ στη μέτρηση θερμοκρασίας συσκευασίας PDIP
– Προγραμματίσημο τμηματικό USART
– Τμηματική διεπαφή κυρίου/σκλάβων SPI
– Προσανατολιζόμενη προς το λ$*ψυτε τμηματική διεπαφή 2 καλωδίων (συμβατό σύστημα της Philips I2C)
– Προγραμματίσημο χρονόμετρο φυλάκων με το χωριστό ταλαντωτή -τσιπ
– Αναλογικός συγκριτής -τσιπ
– Διακόψτε και ξυπνήστε στην αλλαγή καρφιτσών
• Ειδικά χαρακτηριστικά γνωρίσματα μικροελεγκτών
– Δύναμη-στην αναστοιχειοθέτηση και την προγραμματίσημη Brown-out ανίχνευση
– Εσωτερικός βαθμολογημένος ταλαντωτής
– Εξωτερικός και εσωτερικός διακόψτε τις πηγές
– Έξι τρόποι ύπνου: Η μείωση μη απασχόλησης, θορύβου της ΠΑΧ, δύναμη-εκτός από, δύναμη-κατεβάζει, εφεδρεία, και εκτεταμένη εφεδρεία
• I/O και συσκευασίες
– 23 προγραμματίσημες I/O γραμμές
– 28 καρφίτσα PDIP, 32 μόλυβδος TQFP, 28 μαξιλάρι QFN/MLF και 32 μαξιλάρι QFN/MLF
• Λειτουργούσα τάση:
– 1,8 - 5.5V για ATmega48P/88P/168PV
– 2,7 - 5.5V για ATmega48P/88P/168P
– 1,8 - 5.5V για ATmega328P
• Σειρά θερμοκρασίας:
– -40°C σε 85°C
• Βαθμός ταχύτητας:
– ATmega48P/88P/168PV: 0 - 4 MHZ @ 1,8 - 5.5V, 0 - 10 MHZ @ 2,7 - 5.5V
– ATmega48P/88P/168P: 0 - 10 MHZ @ 2,7 - 5.5V, 0 - 20 MHZ @ 4,5 - 5.5V
– ATmega328P: 0 - 4 MHZ @ 1,8 - 5.5V, 0 - 10 MHZ @ 2,7 - 5.5V, 0 - 20 MHZ @ 4,5 - 5.5V
• Χαμηλής ισχύος κατανάλωση σε 1 MHZ, 1.8V, 25°C για ATmega48P/88P/168P:
– Ενεργός τρόπος: 0,3 μΑ
– Δύναμη-κατεβάστε τον τρόπο: 0,1 µA
– Δύναμη-εκτός από τον τρόπο: 0,8 µA (συμπεριλαμβανομένου 32 του kHz RTC)
