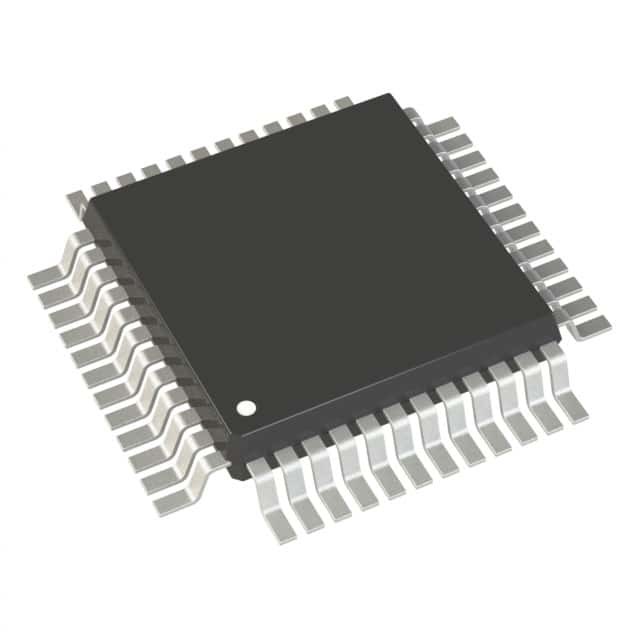

Προγραμματίσημο ολοκληρωμένο κύκλωμα STM32F030K6T6 32LQFP 2.4V-3.6V MCU

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
Επεξεργαστής πυρήνων | ARM® cortex®-M0 | Μέγεθος πυρήνα | 32-bit Single-Core |
---|---|---|---|
Ταχύτητα | 48MHz | Συνδετικότητα | Ι ² Γ, SPI, UART/USART |
Περιφερειακές μονάδες | DMA, POR, PWM, WDT | Αριθμός του I/O | 26 |
Μέγεθος μνήμης προγράμματος | 32KB (32K Χ 8) | Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
Μέγεθος EEPROM | - | Μέγεθος RAM | 4K Χ 8 |
Τάση - ανεφοδιασμός (Vcc/Vdd) | 2.4V ~ 3.6V | Μετατροπείς στοιχείων | A/D 12x12b |
Τύπος ταλαντωτών | Εσωτερικός | Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί | Συσκευασία/περίπτωση | 32-LQFP |
Συσκευασία συσκευών προμηθευτών | 32-LQFP (7x7) | ||
Επισημαίνω | 2.4V προγραμματίσημο ολοκληρωμένο κύκλωμα,3.6V προγραμματίσημο ολοκληρωμένο κύκλωμα,STM32F030K6T6 |
Περιγραφή προϊόντων
STM32F030K6T6 ΤΡΙΑΝΤΑΔΥΆΜΠΙΤΗ 32KB ΛΆΜΨΗ 32LQFP STMICROELECTRONICS ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ MCU
Λεπτομέρειες προϊόντων
Περιγραφή
Ο μικροελεγκτής STM32F030x ενσωματώνει τον υψηλής απόδοσης τριανταδυάμπιτο RISC πυρήνα ΒΡΑΧΙΌΝΩΝ cortex™-M0 που λειτουργεί σε μια συχνότητα 48 MHZ, ενσωματωμένες μεγάλη ταχύτητα μνήμες (μέχρι 64 kbyte της αστραπιαίας σκέψης και μέχρι 8 kbyte SRAM), και εκτενής σειρά των ενισχυμένων περιφερειακών μονάδων και I/Os. Όλες οι συσκευές προσφέρουν τις τυποποιημένες διεπαφές επικοινωνίας (μέχρι δύο I2Cs, μέχρι δύο SPIs, και μέχρι δύο USARTs), ένα 12 μπιτ ΠΑΧ, μέχρι 6 γενικής χρήσης δεκαεξάμπιτα χρονόμετρα και ένα χρονόμετρο προωθώ-ελέγχου PWM.Ο μικροελεγκτής STM32F030x λειτουργεί στη σειρά της θερμοκρασίας -40 έως +85 °C, από μια παροχή ηλεκτρικού ρεύματος 2,4 έως 3,6 Β. Ένα περιεκτικό σύνολο δύναμη-διάσωσης των τρόπων επιτρέπει το σχέδιο των χαμηλής ισχύος εφαρμογών.
Ο μικροελεγκτής STM32F030x περιλαμβάνει τις συσκευές σε τέσσερις διαφορετικές συσκευασίες που κυμαίνονται από 20 καρφίτσες ως 64 καρφίτσες. Ανάλογα με τη συσκευή που επιλέγεται, τα διαφορετικά σύνολα περιφερειακών μονάδων συμπεριλαμβάνονται. Η περιγραφή παρέχει κατωτέρω μια επισκόπηση της πλήρους σειράς των περιφερειακών μονάδων STM32F030x προτεινόμενης.
Αυτά τα χαρακτηριστικά γνωρίσματα καθιστούν το μικροελεγκτή STM32F030x κατάλληλο γιατί ένα ευρύ φάσμα των εφαρμογών όπως η εφαρμογή ελέγχει και ενδιάμεσα με τον χρήστη, φορητός εξοπλισμός, δέκτες A/V και ψηφιακή TV, περιφερειακές μονάδες PC, πλατφόρμες τυχερού παιχνιδιού, ε-ποδήλατα, καταναλωτικές συσκευές, εκτυπωτές, ανιχνευτές, συστήματα συναγερμών, τηλεοπτικές ενδοσυνεννοήσεις, και HVACs.
Χαρακτηριστικά γνωρίσματα
●Πυρήνας: ARM® τριανταδυάμπιτο cortex™-M0 ΚΜΕ, συχνότητα μέχρι 48 MHZ●Μνήμες
– 16 έως 64 kbyte της αστραπιαίας σκέψης
– 4 έως 8 kbyte SRAM με τον έλεγχο ισότητας HW
●Μονάδα υπολογισμού κέντρου ανίχνευσης και ελέγχου
●Διαχείριση αναστοιχειοθέτησης και δύναμης
– Σειρά τάσης: 2.4 Β σε 3,6 Β
– Δύναμη-/δύναμη κάτω από την αναστοιχειοθέτηση (POR/PDR)
– Χαμηλής ισχύος τρόποι: Ύπνος, στάση, εφεδρική
●Διαχείριση ρολογιών
– ταλαντωτής κρυστάλλου 4 έως 32 MHZ
– ταλαντωτής 32 kHz για RTC με τη βαθμολόγηση
– Εσωτερικά 8 MHZ RC με την επιλογή x6 PLL
– Εσωτερικός ταλαντωτής 40 kHz RC
●Μέχρι 55 γρήγορα I/Os
– Όλοι mappable σε εξωτερικό διακόπτουν τα διανύσματα
– Μέχρι 36 I/Os με την ανεκτική ικανότητα 5 Β
●ελεγκτής DMA 5 καναλιών
●1 X 12 μπιτ, 1,0 µs ΠΑΧ (μέχρι 16 κανάλια)
– Σειρά μετατροπής: 0 έως 3,6 Β
– Χωριστός αναλογικός ανεφοδιασμός από 2,4 μέχρι 3,6 Β
●Μέχρι 10 χρονόμετρα
– Ένα δεκαεξάμπιτο χρονόμετρο προωθώ-ελέγχου 7 καναλιών για την παραγωγή 6 καναλιών PWM, με την παραγωγή deadtime και τη στάση έκτακτης ανάγκης
– Ένα δεκαεξάμπιτο χρονόμετρο, με μέχρι 4 IC/OC, χρησιμοποιήσιμα για την αποκωδικοποίηση ελέγχου IR
– Ένα δεκαεξάμπιτο χρονόμετρο, με 2 IC/OC, 1 στάση OCN, deadtime παραγωγής και έκτακτης ανάγκης
– Δύο δεκαεξάμπιτα χρονόμετρα, κάθε ένα με IC/OC και OCN, deadtime παραγωγή, στάση έκτακτης ανάγκης και πύλη διαμορφωτών για τον έλεγχο IR
– Ένα δεκαεξάμπιτο χρονόμετρο με 1 IC/OC
– Ένα δεκαεξάμπιτο βασικό χρονόμετρο
– Χρονόμετρα ανεξάρτητων και φυλάκων συστημάτων
– Χρονόμετρο SysTick: 24 μπιτ downcounter
●Ημερολόγιο RTC με το συναγερμό και περιοδικό wakeup από τη στάση/την εφεδρεία
●Διεπαφές επικοινωνίας
– Μέχρι δύο διεπαφές I2C: ένας ενισχυτικός γρήγορος τρόπος συν (1 MBIT/s) με τον τρέχοντα νεροχύτη 20 μΑ
– Μέχρι δύο USARTs που υποστηρίζουν τον κύριο σύγχρονο έλεγχο SPI και διαποδιαμορφωτών ένας με την αυτόματη baud ανίχνευση ποσοστού
– Μέχρι δύο SPIs (18 MBIT/s) με 4 έως το προγραμματίσημο πλαίσιο κομματιών 16
●Το τμηματικό καλώδιο διορθώνει (SWD)
Προδιαγραφές
Ιδιότητες | Αξία ιδιοτήτων |
---|---|
Κατασκευαστής | STMicroelectronics |
Κατηγορία προϊόντων | Μικροελεγκτές |
Σειρά | STM32 F0 |
Συσκευασία | Δίσκος |
Μονάδα-βάρος | 0,027302 oz |
Μοντάρισμα-ύφος | SMD/SMT |
Φίρμα | STM32 |
Συσκευασία-περίπτωση | 32-LQFP |
Λειτουργώ-θερμοκρασία | -40°C ~ 85°C (TA) |
Προμηθευτής-συσκευή-συσκευασία | 32-LQFP (7x7) |
Αριθμός--ι-ο | 26 I/O |
Ταχύτητα | 48MHz |
EEPROM-μέγεθος | - |
Πυρήνας-επεξεργαστής | ARMR cortexR-M0 |
Κριός-μέγεθος | 4K Χ 8 |
Μνήμη προγράμματος | ΛΑΜΨΗ |
Περιφερειακές μονάδες | DMA, POR, PWM, WDT |
Συνδετικότητα | I2C, SPI, UART/USART |
Τάση-ανεφοδιασμός-Vcc-Vdd | 2.4 Β ~ 3,6 Β |
Πυρήνας-μέγεθος | τριανταδυάμπιτος |
Πρόγραμμα-μνήμη-μέγεθος | 32KB (32K Χ 8) |
Στοιχείο-μετατροπείς | A/D 12x12b |
Ταλαντωτής-τύπος | Εσωτερικός |
Μέγιστη λειτουργούσα θερμοκρασία | + 85 Γ |
Λειτουργούσα σειρά θερμοκρασίας | - 40 Γ |
Λειτουργώ-ανεφοδιασμός-τάση | 2.4 Β σε 3,6 Β |
Πυρήνας | Φλοιός M0 ΒΡΑΧΙΟΝΩΝ |
Επεξεργαστής-σειρές | ΒΡΑΧΙΟΝΑΣ φλοιός-μ |
Στοιχείο-λεωφορείο-πλάτος | τριανταδυάμπιτος |
Συσκευασία-περίπτωση | Lqfp-32 |
Μέγιστο-ρολόι-συχνότητα | 48 MHZ |
Στοιχείο-κριός-μέγεθος | 4 KB |
Στοιχείο-κριός-τύπος | SRAM |
Περιγραφές
Τριανταδυάμπιτη 48MHz 32KB μικροελεγκτών ΒΡΑΧΙΟΝΩΝ φλοιός-M0 STM32F0 (32K Χ 8) ΛΆΜΨΗ 32-LQFP ολοκληρωμένου κυκλώματος (7x7)
Τριανταδυάμπιτος δίσκος 32-καρφιτσών LQFP λάμψης 2.5V/3.3V φλοιών M0 RISC 32KB ΒΡΑΧΙΌΝΩΝ MCU
Μικροελεγκτές ΒΡΑΧΙΟΝΩΝ - βαθμολογίας εισαγωγής αξία MCU ΒΡΑΧΙΌΝΩΝ φλοιός-M0 MCU
