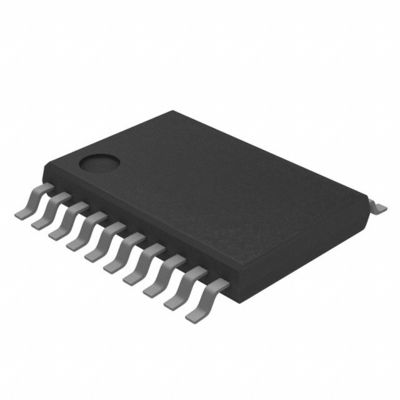

Σταθερό ολοκληρωμένο κύκλωμα μεταφραστών τάσης 100Mbps, μεταφραστής επιπέδων λογικής TXB0108PWR

Περιγραφή

Αυτός ο noninverting οκτάμπιτος μεταφραστής χαρακτηρίζει δύο χωριστά διαμορφώσιμες ράγες δύναμης. Ο σκοπός του λιμένα Α είναι να ελεγχθεί VCCA. Οποιαδήποτε τάση πηγής μεταξύ 1,2 και 3,6 βολτ υποστηρίζεται από VCCA. Ο λιμένας Β χρησιμοποιείται για να ελέγξει το VCCB. Οποιαδήποτε τάση πηγής μεταξύ 1,65 Β και 5,5 Β είναι αποδεκτή σε VCCB. Αυτό επιτρέπει την αμφίδρομη καθολική χαμηλής τάσης μετάφραση μεταξύ οποιωνδήποτε από τους κόμβους τάσης 1,2-β, 1,5-β, 1,8-β, 2,5-β, 3,3-β, και 5-β. Η αξία VCCA δεν θα είναι περισσότερο από την αξία VCCB.

Όλα τα αποτελέσματα γίνονται υψηλός-σύνθετη αντίσταση όταν παραγωγή-επιτρέψτε (OE) εισαγμένος είναι χαμηλός. Το OE εισήγαγε το κύκλωμα του TXB0108 τροφοδοτείται από VCCA.

Αυτή η συσκευή σχεδιάζεται εξ ολοκλήρου για ioff-βασισμένος μερικός-δύναμη-κάτω από τις εφαρμογές. Τα στοιχεία κυκλώματος Ioff θέτουν εκτός λειτουργίας τα αποτελέσματα όταν σβήνεται η συσκευή, αποβάλλοντας επικίνδυνο τρέχον backflow μέσω της συσκευής.

Συνδέστε OE με GND μέσω ενός pulldown αντιστάτη για να διατηρήσετε την κατάσταση υψηλός-σύνθετης αντίστασης κατά τη διάρκεια δύναμη-επάνω ή δύναμη-κατεβάστε η ελάχιστη αξία του αντιστάτη τίθεται από τις ικανότητες τρέχων-πρόσβασης του οδηγού.

Χαρακτηριστικά γνωρίσματα

• 1.2 Β σε 3,6 Β σε έναν λιμένα και 1,65 Β σε 5,5 Β στο λιμένα Β (VCCA ≤ VCCB)
• VCC χαρακτηριστικό γνώρισμα απομόνωσης – εάν καθενός VCC που εισάγεται είναι GND, όλα τα αποτελέσματα είναι στο κράτος υψηλός-σύνθετης αντίστασης
• OE κύκλωμα εισαγωγής που παραπέμπεται σε VCCA
• Χαμηλής ισχύος κατανάλωση, 4 μA Max ICC
• Υποστηρίξεις Ioff μερικός-δύναμη-κάτω από τη λειτουργία τρόπου
• Σύρτης-επάνω στην απόδοση υπερβαίνει 100 μΑ ανά JESD 78, κατηγορία ΙΙ
• Η προστασία ESD υπερβαίνει JESD 22
– Ένας λιμένας
• 2000-β ανθρώπινο σώμα πρότυπο (a114-β)
• 1000-β charged-συσκευή πρότυπη (C101)
– Λιμένας Β
• ±15-kV πρότυπο ανθρώπινου σώματος (a114-β)
• ±8-kV πρότυπο ανθρώπινου σώματος (a114-β) (συσκευασία YZP μόνο)
• 1000-β charged-συσκευή πρότυπη (C101)

Εφαρμογές

• Μικροτηλέφωνο
• Smartphone
• Ταμπλέτα
• Προσωπικός υπολογιστής γραφείου
