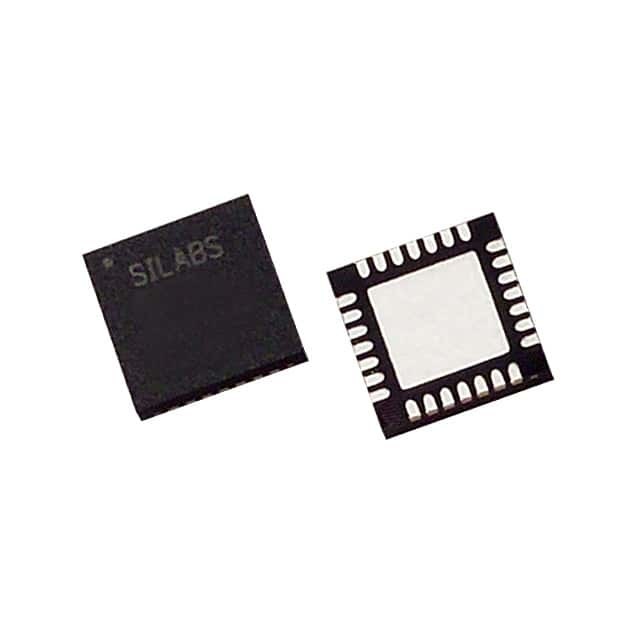

Πρακτικά εργαστήρια πυριτίου ΓΕΦΥΡΏΝ 28VQFN ολοκληρωμένου κυκλώματος cp2102-GMR πομποδεκτών 20mA USB

Επισκόπηση συστημάτων

Το CP2102/9 είναι ένας ιδιαίτερα-ενσωματωμένος ελεγκτής γεφυρών USB--UART που παρέχει μια απλή λύση για την ενημέρωση των σχεδίων RS- 232 σε USB που χρησιμοποιούν ένα ελάχιστο του διαστήματος συστατικών και PCB. Το CP2102/9 περιλαμβάνει ένα USB 2,0 πλήρης ελεγκτής λειτουργίας ταχύτητας, πομποδέκτης USB, ταλαντωτής, EEPROM ή EPROM, και ασύγχρονο τμηματικό λεωφορείο στοιχείων (UART) με τα πλήρη σήματα ελέγχου διαποδιαμορφωτών συμπαγή 5 X 5 συσκευασία χιλ. qfn-28. Κανένα άλλο εξωτερικό τμήμα USB δεν απαιτείται.
Το προγραμματίσημο ROM -τσιπ μπορεί να χρησιμοποιηθεί για να προσαρμόσει την ταυτότητα προμηθευτών USB, την ταυτότητα προϊόντων, τη σειρά περιγραφής προϊόντων, τον περιγραφέα δύναμης, τον αριθμό απελευθέρωσης συσκευών, και τον αύξοντα αριθμό συσκευών όπως επιδιώκεται για τις εφαρμογές cOem. Το προγραμματίσημο ROM είναι προγραμματισμένο επί του σκάφους μέσω του USB, επιτρέποντας στο βήμα προγραμματισμού για να ενσωματωθεί εύκολα στην κατασκευαστική και εξεταστική διαδικασία των προϊόντων.

Single-Chip USB στη μεταφορά δεδομένων UART

- Ενσωματωμένος πομποδέκτης USB κανένας εξωτερικός αντιστάτης
απαιτημένος
- Ενσωματωμένο ρολόι κανένα κρύσταλλο που απαιτείται εξωτερικό
- Εσωτερικό προγραμματίσημο ROM 1024 ψηφιολέξεων για την ταυτότητα προμηθευτών,
ταυτότητα προϊόντων, αύξων αριθμός, περιγραφέας δύναμης, απελευθέρωση
αριθμός, και σειρές περιγραφής προϊόντων
- EEPROM (CP2102)
- EPROM (One-time προγραμματίσημος) (CP2109)
- -τσιπ δύναμη-στο κύκλωμα αναστοιχειοθέτησης
- Ρυθμιστής τάσης -τσιπ
- 3.3 παραγωγή Β (CP2102)
- 3.45 παραγωγή Β (CP2109)
- 100% καρφίτσα και λογισμικό συμβατές με CP2101

Ελεγκτής λειτουργίας USB
- Προδιαγραφή 2,0 USB υποχωρητική πλήρης-ταχύτητα (12 Mbps)
- USB αναστέλλει τα κράτη που υποστηρίζονται μέσω SUSPEND των καρφιτσών

Ασύγχρονο τμηματικό ΛΕΩΦΟΡΕΙΟ στοιχείων (UART)
- Όλα τα σήματα διεπαφών χειραψίας και διαποδιαμορφωτών
- Τα σχήματα στοιχείων υποστήριξαν:
- Κομμάτια στοιχείων: 5, 6, 7, και 8
- Κομμάτια στάσεων: 1, 1,5, και 2
- Ισότητα: περίεργος, ακόμα και, σημάδι, διάστημα, καμία ισότητα
- Baud ποσοστά: 300 BPS σε 1 Mbps
- Η ψηφιολέξη 576 λαμβάνει τον απομονωτή η ψηφιολέξη 640 διαβιβάζει τον απομονωτή
- Υλικό ή Χ-On/X-από τη χειραψία που υποστηρίζεται
- Υποστήριξη χαρακτήρα γεγονότος
#NAME;

Εικονικοί οδηγοί συσκευών λιμένων COM

- Εργασίες με υπάρχουσες εφαρμογές PC λιμένων COM
- Δικαίωμα-ελεύθερη άδεια διανομής
- Παράθυρα 8/7/Vista/Server 2003/XP/2000
- Mac OS-x/os-9
- Linux

Άμεση υποστήριξη οδηγών USBXpress™
- Δικαίωμα-ελεύθερη άδεια διανομής
- Παράθυρα 7/Vista/XP/Server 2003/2000
- Windows CE

Εφαρμογές παραδείγματος
- Βελτίωση rs-232 συσκευών κληρονομιών σε USB
- Καλώδιο διεπαφών κινητών τηλεφώνων USB
- Καλώδιο διεπαφών USB
- USB στον τμηματικό προσαρμοστή rs-232

Τάση ανεφοδιασμού
- Self-powered: 3,0 έως 3,6 Β
- Το λεωφορείο USB τροφοδότησε: 4,0 έως 5,25 Β

Συσκευασία
- RoHS-υποχωρητική 28 καρφίτσα QFN (5x5 χιλ.)

Σειρά θερμοκρασίας: – 40 έως +85 °C
