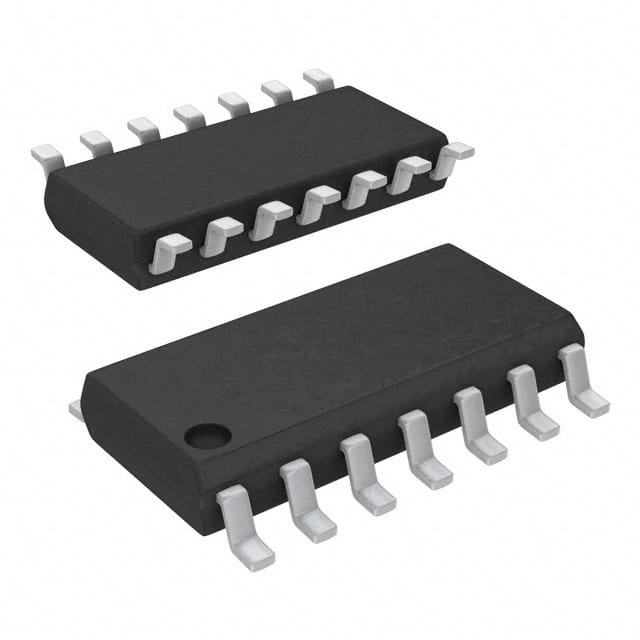

Πρακτικά 14 τσιπ ολοκληρωμένου κυκλώματος καρφιτσών ηλεκτρονικά, σύντροφος fm31256-γ επεξεργαστών 14SOIC

Περιγραφή

Το FM31xx είναι οικογένεια των ενσωματωμένων συσκευών που περιλαμβάνει τις ο συνηθέστερα αναγκαίες λειτουργίες για τα επεξεργαστής-βασισμένα στον συστήματα. Σημαντικά χαρακτηριστικά γνωρίσματα περιλαμβάνουν την αμετάβλητη μνήμη διαθέσιμη στα διάφορα μεγέθη, σε πραγματικό χρόνο ρολόι, χαμηλός-VDD αναστοιχειοθέτηση, χρονόμετρο φυλάκων, αμετάβλητος μετρητής γεγονότος, κλειδώσιμη εξηντατετράμπιτη περιοχή αύξοντος αριθμού, και ο συγκριτής γενικού σκοπού που μπορεί να χρησιμοποιηθεί για έναν πρόωρο δύναμη-αποτυγχάνει (NMI) διακόπτει ή άλλος σκοπός. Η οικογένεια λειτουργεί από 2,7 σε 5.5V.

Χαρακτηριστικά γνωρίσματα

Η υψηλή συσκευή ολοκλήρωσης αντικαθιστά τα πολλαπλάσια μέρη
• Τμηματική αμετάβλητη μνήμη
• Σε πραγματικό χρόνο ρολόι (RTC)
• Αναστοιχειοθέτηση χαμηλής τάσης
• Χρονόμετρο φυλάκων
• Νωρίς δύναμη-αποτύχετε Warning/NMI
• Δύο δεκαεξάμπιτοι μετρητές γεγονότος
• Αύξων αριθμός με την γράφω-κλειδαριά για την ασφάλεια

Σιδηροηλεκτρικό αμετάβλητο RAM

• 4Kb, εκδόσεις 16Kb, 64Kb, και 256Kb
• Ουσιαστικά απεριόριστη ανάγνωσης-γραφής αντοχή
• διατήρηση 38 στοιχείων έτους (+75°C)
• Το NoDelay™ γράφει

Σε πραγματικό χρόνο ρολόι/ημερολόγιο

• Εφεδρικό ρεύμα 1,4 μA
• Δευτερόλεπτα μέχρι τους αιώνες με το σχήμα BCD
• Έτη πηδήματος διαδρομών μέχρι το 2099
• Τυποποιημένο κρύσταλλο 32,768 kHz χρήσεων (6pF)
• Βαθμολόγηση λογισμικού
• Μπαταρία υποστηρίξεων ή στήριγμα πυκνωτών

Σύντροφος επεξεργαστών

• Ενεργός-χαμηλή παραγωγή αναστοιχειοθέτησης για VDD και το φύλακα
• Προγραμματίσημο VDD επαναρύθμισε το σημείο ταξιδιού
• Χειρωνακτική αναστοιχειοθέτηση που φιλτράρονται και Debounced
• Προγραμματίσημο χρονόμετρο φυλάκων
• Ο διπλός μπαταρία-υποστηριγμένος μετρητής γεγονότος ακολουθεί τις παρεισφρύσεις συστημάτων ή άλλα γεγονότα
• Ο συγκριτής για δύναμη-αποτυγχάνει νωρίς διακόπτει
• εξηντατετράμπιτος προγραμματίσημος αύξων αριθμός με την κλειδαριά

Γρήγορη Two-wire τμηματική διεπαφή

• Μέχρι μέγιστη συχνότητα λεωφορείων 1 MHZ
• Συγχρονισμός κληρονομιών υποστηρίξεων για το kHz 100 & το kHz 400
• Επίλεκτες καρφίτσες συσκευών μέχρι και 4 συσκευές μνήμης
• RTC, επόπτης που ελέγχεται μέσω της διεπαφής 2 καλωδίων

Εύχρηστες διαμορφώσεις

• Λειτουργεί από 2,7 σε 5.5V
• Μικρό ίχνος 14 καρφίτσα «πράσινο» SOIC (- Γ)
• Χαμηλό λειτουργούν ρεύμα
• -40°C στη λειτουργία +85°C
