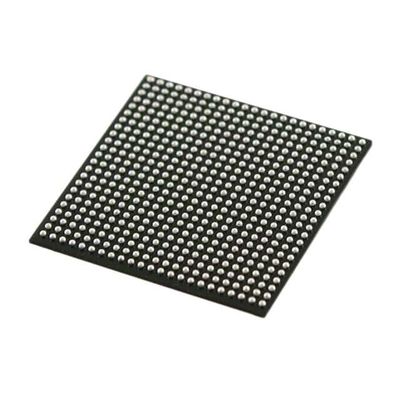

ΟΛΟΚΛΗΡΩΜΈΝΟ ΚΎΚΛΩΜΑ 200MHZ 484 ΚΑΡΦΊΤΣΑ 328 I/O 484FBGA 1.15V-1.25V EP4CE30F23C8N FPGA

[Altera]

Νέο Cyclone® IV του Altera οικογένεια συσκευών FPGA επεκτείνει την ηγεσία σειράς κυκλώνων FPGA στην παροχή του χαμηλός-κόστους της αγοράς, χαμηλός-δύναμη FPGAs, τώρα μια παραλλαγή πομποδεκτών. Ο κυκλώνας IV συσκευές στοχεύω στην υψηλή ένταση, κόστος-ευαίσθητες εφαρμογές, επιτρέποντας στους σχεδιαστές συστημάτων για να καλύψει τις αυξανόμενες απαιτήσεις εύρους ζώνης χαμηλώνοντας τις δαπάνες.

Κυκλώνας IV οικογενειακά χαρακτηριστικά γνωρίσματα συσκευών

Ο κυκλώνας IV οικογένεια συσκευών προσφέρει τα ακόλουθα χαρακτηριστικά γνωρίσματα:
■Χαμηλού κόστους, χαμηλής ισχύος ύφασμα FPGA:
■6K στα στοιχεία λογικής 150K
■Μέχρι 6,3 ΜΒ της ενσωματωμένης μνήμης
■Μέχρι 360 18 πολλαπλασιαστές × 18 για DSP που επεξεργάζεται τις εντατικές εφαρμογές
■Εφαρμογές γεφυρώματος πρωτοκόλλου για κάτω τη συνολική δύναμη 1,5 W
■Ο κυκλώνας IV συσκευές GX προσφέρει μέχρι οκτώ μεγάλους πομποδέκτες που παρέχουν:
■Ποσοστά στοιχείων μέχρι 3,125 GBP
■8B/10B κωδικοποιητής/αποκωδικοποιητής
■οκτάμπιτη ή σύνδεση 10 μέσων μπιτ φυσική (PMA) στη φυσική διεπαφή υποστρωμάτων κωδικοποίησης (PC)
■Μετατροπέας παραλλήλου-σε-σειρά/deserializer ψηφιολέξεων (SERDES)
■Ευθυγραμμιστής λέξης
■Ποσοστό που ταιριάζει με FIFO
■TX παντόφλα κομματιών για την κοινή διεπαφή δημόσιων ραδιοφώνων (CPRI)
■Ηλεκτρικός μη απασχόλησης
■Δυναμικός επανασχηματισμός καναλιών που επιτρέπει σε σας για να αλλάξει τα ποσοστά στοιχείων andprotocols σε ώρα πτήσης
■Στατικές εξίσωση και προ-έμφαση για την ανώτερη ακεραιότητα σημάτων
■150 MW ανά κατανάλωση ισχύος καναλιών
■Εύκαμπτη δομή χρονομέτρησης για να υποστηρίξει τα πολλαπλάσια πρωτόκολλα σε έναν ενιαίο φραγμό πομποδεκτών
■Κυκλώνας IV συσκευές αφιερωμένη προσφορά σκληρή IP GX για το PCI Express (ΣΩΛΉΝΑΣ) (PCIe) GEN 1:
■×1, διαμορφώσεις παρόδων ×2, και ×4
■Διαμορφώσεις τελικού σημείου και ρίζα-λιμένων
■Μέχρι ωφέλιμο φορτίο 256 ψηφιολέξεων
■Ένα εικονικό κανάλι
■2 τα KB ξαναδοκιμάζουν τον απομονωτή
■4 απομονωτής δεκτών KB (Rx)
■Ο κυκλώνας IV συσκευές GX προσφέρει ένα ευρύ φάσμα της υποστήριξης πρωτοκόλλου:
■PCIe (ΣΩΛΗΝΑΣ) GEN 1 ×1, ×2, και ×4 (2,5 GBP)
■Gigabit Ethernet (1,25 GBP)
■CPRI (μέχρι 3,072 GBP)
■XAUI (3,125 GBP)
■Τριπλή τμηματική ψηφιακή διεπαφή ποσοστού (SDI) (μέχρι 2,97 GBP)
■Τμηματικό RapidIO (3,125 GBP)
■Βασικός τρόπος (μέχρι 3,125 GBP)
■Β-από-ένα (μέχρι 3,0 GBP)
■DisplayPort (2,7 GBP)
■Τμηματική σύνδεση προηγμένης τεχνολογίας (SATA) (μέχρι 3,0 GBP)
■OBSAI (μέχρι 3,072 GBP)
■Μέχρι 532 χρήστης I/Os
■LVDS διασυνδέει τη συσκευή αποστολής σημάτων μέχρι 840 Mbps (Tx), 875 Mbps Rx
■Η υποστήριξη για DDR2 SDRAM διασυνδέει μέχρι 200 MHZ
■Υποστήριξη για QDRII SRAM και την ΟΔΓ SDRAM μέχρι 167 MHZ
■Μέχρι οκτώ με κλείδωμα φάσης βρόχοι (PLLs) ανά συσκευή
■Προσφερθείς στους εμπορικούς και βιομηχανικούς βαθμούς θερμοκρασίας
