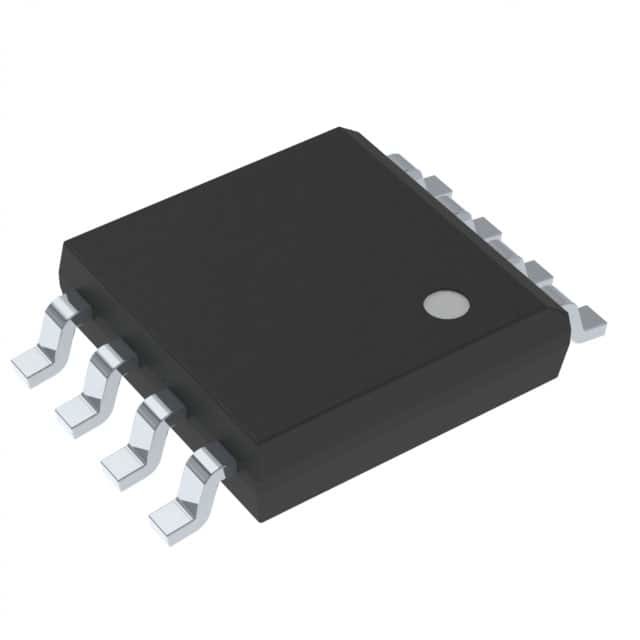

Σταθερό ολοκληρωμένο κύκλωμα 16MBIT SPI 8SOIC at45db161e-shd-τ αστραπιαίας σκέψης 85MHZ

Περιγραφή

Το Atmel AT45DB161E είναι ένα ελάχιστο 2.3V ή 2.5V, διαδοχική αστραπιαία σκέψη πρόσβασης τμηματικός-διεπαφών που ταιριάζουν ιδανικά για μια ευρεία ποικιλία της ψηφιακής φωνής, εικόνα, κώδικας προγράμματος, και εφαρμογές αποθήκευσης στοιχείων. Το AT45DB161E υποστηρίζει επίσης την τμηματική διεπαφή ορμητικά σημείων ποταμού για τις εφαρμογές που απαιτούν πολύ τη λειτουργία υψηλής ταχύτητας. 17.301.504 μπιτ μνήμης του οργανώνονται ως 4.096 σελίδες 512 ψηφιολέξεων ή 528 ψηφιολέξεων κάθε μια. Εκτός από την κύρια μνήμη, το AT45DB161E περιέχει επίσης δύο απομονωτές SRAM του 512/528 ψηφιολέξεων κάθε ένας. Οι απομονωτές επιτρέπουν τη λήψη των στοιχείων ενώ μια σελίδα στην κύρια μνήμη επαναπρογραμματίζεται. Η παρεμβολή λευκών σελίδων και μεταξύ των δύο απομονωτών μπορεί εντυπωσιακά να αυξήσει τη δυνατότητα ενός συστήματος να γραφτεί ένα συνεχές ρεύμα στοιχείων. Επιπλέον, οι απομονωτές SRAM μπορούν να χρησιμοποιηθούν ως πρόσθετη γρατσουνιά συστημάτων pademory, και η άμιλλα E2PROM (alterability μπιτ ή ψηφιολέξεων) μπορεί να αντιμετωπιστεί εύκολα με ανεξάρτητο έναν σε τρία στάδια καλληεργημένος-τροποποιώ-γράφει τη λειτουργία.

Χαρακτηριστικά γνωρίσματα

 ενιαίο 2.3V - 3.6V ή 2.5V - ανεφοδιασμός 3.6V
 τμηματικό περιφερειακό συμβατό σύστημα διεπαφών (SPI)
 τρόποι 0 και 3 υποστηρίξεων SPI
 λειτουργία Atmel® RapidS™ υποστηρίξεων
 συνεχής διαβασμένη ικανότητα μέσω της ολόκληρης σειράς
 μέχρι 85MHz
 χαμηλής ισχύος διαβασμένη επιλογή μέχρι 10MHz
χρόνος ρολόι--παραγωγής  (TV) του μεγίστου 6ns
 διαμορφώσιμο μέγεθος σελίδων χρηστών
ψηφιολέξεις  512 ανά σελίδα
ψηφιολέξεις  528 ανά σελίδα (προεπιλογή)
 το μέγεθος σελίδων να είναι εργοστάσιο προ-που διαμορφώνεται μπορεί για 512 ψηφιολέξεις
 δύο πλήρως - ανεξάρτητοι απομονωτές στοιχείων SRAM (512/528 ψηφιολέξεων)
 επιτρέπει τα στοιχεία επαναπρογραμματίζοντας τη σειρά κύριας μνήμης
 εύκαμπτες επιλογές προγραμματισμού
 πρόγραμμα ψηφιολέξεων/σελίδων (1 έως 512/528 ψηφιολέξεων) άμεσα στην κύρια μνήμη
 ο απομονωτής γράφει
 απομονωτής στο πρόγραμμα σελίδων κύριας μνήμης
 εύκαμπτος σβήστε τις επιλογές
 η σελίδα σβήνει (512/528 ψηφιολέξεων)
 ο φραγμός σβήνει (4KB)
 ο τομέας σβήνει (128KB)
 το τσιπ σβήνει (16-Mbits)
 το πρόγραμμα και σβήνει αναστέλλει/επαναλαμβάνει
 προηγμένα χαρακτηριστικά γνωρίσματα προστασίας δεδομένων υλικού και λογισμικού
 μεμονωμένη προστασία τομέα
 μεμονωμένος τομέας lockdown για να καταστήσει οποιοδήποτε τομέα μόνιμα μόνο ανάγνωσης
ψηφιολέξη  128, One-Time προγραμματίσημος κατάλογος ασφάλειας (OTP)
εργοστάσιο ψηφιολέξεων  64 που προγραμματίζεται με ένα μοναδικό προσδιοριστικό
χρήστης ψηφιολέξεων  64 προγραμματίσημος
 ελεγχόμενη λογισμικό αναστοιχειοθέτηση
τυποποιημένοι κατασκευαστής  JEDEC και ταυτότητα συσκευών που διαβάζεται
 χαμηλής ισχύος διασκεδασμός
 500nA εξαιρετικά-βαθιά δύναμη-κάτω από το ρεύμα (χαρακτηριστικό)
 3μA βαθιά δύναμη-κάτω από το ρεύμα (χαρακτηριστικό)
εφεδρικό ρεύμα  25μA (χαρακτηριστικό)
ενεργό διαβασμένο ρεύμα  11mA (χαρακτηριστικό)
 αντοχή: 100.000 πρόγραμμα/σβήνει τους κύκλους ανά ελάχιστο σελίδων
 διατήρηση στοιχείων: 20 έτη
 συμμορφώνεται με την πλήρη βιομηχανική σειρά θερμοκρασίας
 πράσινες (Pb/Halide-free/RoHS υποχωρητικό) επιλογές συσκευασίας
 8 μόλυβδος SOIC (0,150» ευρέως)
 8 μαξιλάρι Ultra-thin DFN (5 X 6 X 0.6mm)
 9 τσιπ-κλίμακα BGA σφαιρών (5 X 5 X 1.2mm)
