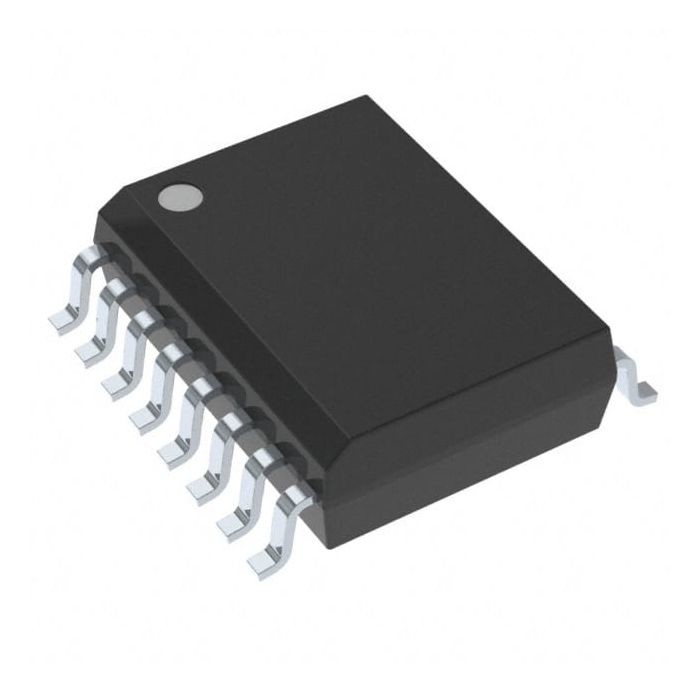

2.5KV 3 ψηφιακός Opto μονωτής ADM2483BRWZ RS422/RS485 16SOIC καναλιών

ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ

Ο πομποδέκτης λεωφορείων ADM2483differential είναι ένα ενσωματωμένο, με γαλβανισμό απομονωμένο συστατικό που σχεδιάζεται για την αμφίδρομη μετάδοση στοιχείων για τις ισορροπημένες, πολυσημειακές γραμμές μετάδοσης λεωφορείων.
Συμμορφώνεται με το Ansi eia/tia-485-α και το ISO 8482: το 1987 (E). Χρησιμοποιώντας την τεχνολογία των αναλογικών συσκευών iCoupler, το ADM2483 συνδυάζει έναν μονωτή 3 καναλιών, έναν οδηγό τρεις-κρατικών διαφορικό γραμμών, και έναν διαφορικό δέκτη εισαγωγής σε μια ενιαία συσκευασία. Η πλευρά λογικής της συσκευής τροφοδοτείται με είτε έναν ανεφοδιασμό 5 Β είτε 3 Β, και η πλευρά λεωφορείων χρησιμοποιεί έναν ανεφοδιασμό 5 Β μόνο.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ

Rs-485 πομποδέκτης με την ηλεκτρική απομόνωση στοιχείων
Συμμορφώνεται με το Ansi TIA/EIA rs-485-α και το ISO 8482: το 1987 (E)
ποσοστό 500 στοιχείων kbps
Γυρίστε τα ποσοστό-περιορισμένα αποτελέσματα οδηγών
Χαμηλής ισχύος λειτουργία: 2.5 μΑ ανώτατο
Κατάλληλος για 5 Β ή 3 διαδικασίες Β (VDD1)
Υψηλή παροδική ασυλία κοινός-τρόπου: >25 kV/μs
Αληθινές ασφαλείς εισαγωγές δεκτών
Φλυαρία-ελεύθερος δύναμη-επάνω/δύναμη-κατεβάστε την προστασία
256 κόμβοι στο λεωφορείο
Θερμική προστασία κλεισίματος
Ασφάλεια και εγκρίσεις ρύθμισης
UL αναγνώριση: 2500 Β RMS για 1 λεπτό ανά UL 1577
Ειδοποίηση #5A αποδοχής τμημάτων CSA
IEC 609501 800 Β RMS (βασικό), 400 Β RMS (που ενισχύονται)
Πιστοποιητικό VDE της συμμόρφωσης
DIN Β VDE Β 0884-10 (VDE Β 0884-10): 2006-12
Αιχμή VIORM= 560 Β
Λειτουργούσα σειρά θερμοκρασίας: −40°C σε +85°C

ΕΦΑΡΜΟΓΕΣ
Χαμηλής ισχύος rs-485/rs-422 δίκτυα
Απομονωμένες διεπαφές
Δίκτυα ελέγχου οικοδόμησης
Πολυσημειακά συστήματα μετάδοσης στοιχείων
