26V πρακτικό τσιπ Δ AMP κατηγορίας, ενισχυτής ολοκληρωμένων κυκλωμάτων TPA3118D2DAPR

TPA3118D2DAPR περιγραφή

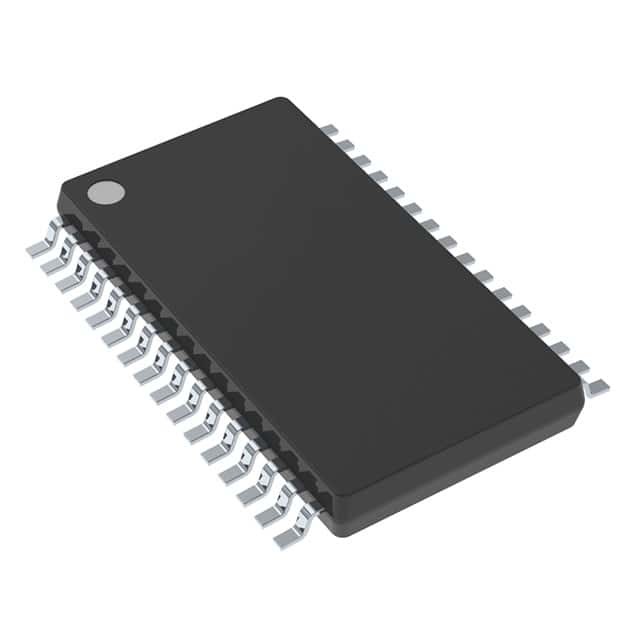

ΚΑΤΗΓΟΡΊΑ Δ STER 30W 32HTSSOP ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ AMP
Οι σειρές TPA31xxD2 είναι στερεοφωνικό αποδοτικό, ψηφιακό στάδιο δύναμης ενισχυτών για τους οδηγώντας ομιλητές μέχρι Ω 100W/2 σε μονο. Η υψηλή αποδοτικότητα του TPA3130D2 επιτρέπει σε το για να κάνει 2 × 15 W χωρίς εξωτερικό heatsink σε ένα ενιαίο PCB στρώματος. Το TPA3118D2 μπορεί ακόμη και να τρέξει 2 × 30 Ω W/8 χωρίς heatsink σε ένα διπλό PCB στρώματος. Εάν ακόμα η υψηλότερη δύναμη απαιτείται το TPA3116D2 κάνει 2 × 50 Ω W/4 με ένα μικρό heatsink που συνδέεται με το τοπ δευτερεύον PowerPAD του. Και οι τρεις συσκευές μοιράζονται το ίδιο ίχνος επιτρέποντας σε ένα ενιαίο PCB για να χρησιμοποιηθούν στα διαφορετικά επίπεδα δύναμης.
Το προηγμένο TPA31xxD2 κύκλωμα oscillator/PLL υιοθετεί μια πολλαπλάσια επιλογή συχνότητας μετατροπής να αποφευχθούν οι παρεμβάσεις AM αυτό επιτυγχάνεται μαζί με μια επιλογή είτε της επιλογής κυρίου είτε σκλάβων, που καθιστά το πιθανό να συγχρονίσει τις πολλαπλάσιες συσκευές.
Οι συσκευές TPA31xxD2 προστατεύονται πλήρως από τα ελαττώματα με την προστασία βραχυκυκλώματος και τη θερμική προστασία καθώς επίσης και overvoltage, το undervoltage, και τη ΣΥΝΕΧΉ προστασία. Τα ελαττώματα υποβάλλονται έκθεση τον επεξεργαστή για να αποτρέψουν τις συσκευές από την καταστροφή κατά τη διάρκεια των όρων υπερφόρτωσης.

TPA3118D2DAPR χαρακτηριστικά γνωρίσματα

1• Πολλαπλάσιες διαμορφώσεις παραγωγής υποστηρίξεων
– 2 × 50 W σε ένα φορτίο 4-Ω BTL σε 21 Β
(TPA3116D2)
– 2 × 30 W σε ένα φορτίο 8-Ω BTL σε 24 Β
(TPA3118D2)
– 2 × 15 W σε ένα φορτίο 8-Ω BTL σε 15 Β
(TPA3130D2)
• Ευρεία σειρά τάσης: 4.5 Β σε 26 Β
• Αποδοτική λειτουργία κατηγορία-δ
– Αποδοτικότητα δύναμης >90% που συνδυάζεται με χαμηλό
Η μη απασχόλησης απώλεια μειώνει πολύ το μέγεθος Heatsink
– Προηγμένα σχέδια διαμόρφωσης
• Πολλαπλάσιες συχνότητες μετατροπής
– Αποφυγή AM
– Συγχρονισμός κυρίου και σκλάβων
– Μέχρι τη συχνότητα μετατροπής 1,2-MHZ
• Δύναμη-σκηνική αρχιτεκτονική ανατροφοδότησης με υψηλό
PSRR μειώνει τις απαιτήσεις PSU
• Προγραμματίσημο όριο δύναμης
• Διαφορικές και Single-Ended εισαγωγές
• Στερεοφωνικός και μονο τρόπος με το ενιαίος-φίλτρο μονο
Διαμόρφωση
• Η ενιαία παροχή ηλεκτρικού ρεύματος μειώνει τη συστατική αρίθμηση
• Ολοκληρωμένα Self-Protection κυκλώματα συμπεριλαμβανομένου
Overvoltage, Undervoltage, Overtemperature, DCDetect, και βραχυκύκλωμα με την υποβολή έκθεσης λάθους
• Θερμικά ενισχυμένες συσκευασίες
– DAD (μαξιλάρι 32-καρφιτσών HTSSOP επάνω)
– DAP (μαξιλάρι 32-καρφιτσών HTSSOP κάτω)
• – 40°C στη σειρά περιβαλλοντικής θερμοκρασίας 85°C

TPA3118D2DAPR εφαρμογές

• Προσαρμοστής μετατροπής AC/DC/φορτιστής μπαταριών
• Ανοικτή παροχή ηλεκτρικού ρεύματος μετατροπής πλαισίων
• Τμήμα μίνι-μικροϋπολογιστών, φραγμός ομιλητών, αποβάθρες
• After-Market αυτοκίνητο
• CRT TV
• Καταναλωτικές ακουστικές εφαρμογές
