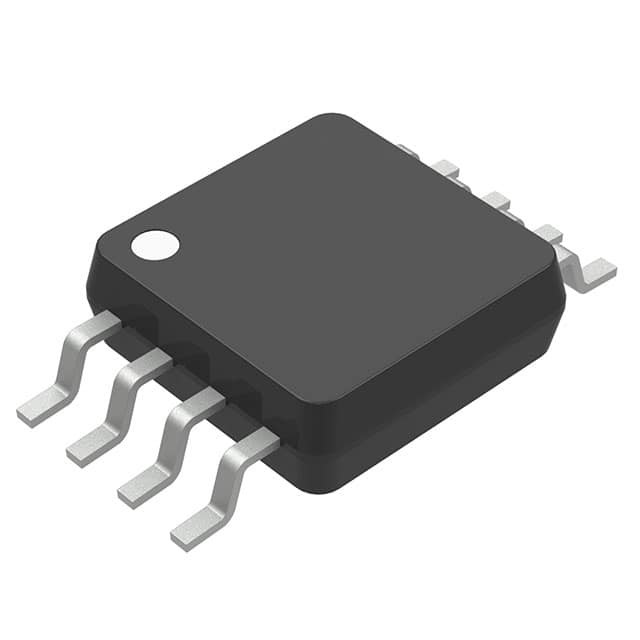

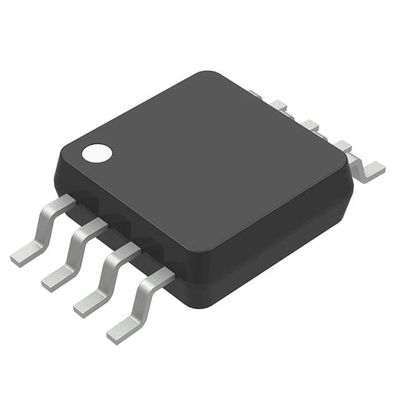

4V-36V ακουστικό ολοκληρωμένο κύκλωμα ενισχυτών, λειτουργικό τσιπ ενισχυτών MC33178DMR2G

  • 4V-36V Audio Amplifier IC , MC33178DMR2G Operational Amplifier Chip
Μάρκα onsemi
Αριθμό μοντέλου MC33178DMR2G
Ποσότητα παραγγελίας min 1
Τιμή Based on current price
Συσκευασία λεπτομέρειες αντιστατικά τσάντα & κουτί από χαρτόνι
Χρόνος παράδοσης 3-5 ημέρες εργασίας
Όροι πληρωμής T/T
Δυνατότητα προσφοράς στο απόθεμα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Τύπος ενισχυτών Γενικός σκοπός Αριθμός κυκλωμάτων 2
Τύπος παραγωγής - Ποσοστό καταστροφής 2V/µs
Προϊόν εύρους ζώνης κέρδους 5 MHZ -3db Εύρος ζώνης -
Τρέχων - εισαγμένος διαγωνίως NA 100 Τάση - εισαγμένο όφσετ 150 µV
Τρέχων - ανεφοδιασμός 1.7mA (κανάλια x2) Τρέχων - παραγωγή/κανάλι 100 μΑ
Τάση - έκταση ανεφοδιασμού (λ.) 4 V Τάση - έκταση ανεφοδιασμού (Max) 36 Β
Λειτουργούσα θερμοκρασία -40°C ~ 85°C (TA) Τοποθετώντας τύπος Η επιφάνεια τοποθετεί
Συσκευασία/περίπτωση 8-TSSOP, 8-MSOP (πλάτος 0,118», 3.00mm) Συσκευασία συσκευών προμηθευτών 8-MSOP
Επισημαίνω

4V ακουστικό ολοκληρωμένο κύκλωμα ενισχυτών

,

36V ακουστικό ολοκληρωμένο κύκλωμα ενισχυτών

,

MC33178DMR2G λειτουργικό τσιπ ενισχυτών
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

MC33178DMR2G GP ONSEMI 2 ΚΥΚΛΩΜΆΤΩΝ 8MSOP ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ OPAMP

Λεπτομέρειες προϊόντων

Η σειρά MC33178/9 είναι οικογένεια υψηλού - ποιοτικοί μονολιθικοί ενισχυτές υιοθετώντας τη διπολική τεχνολογία με τις καινοτόμες έννοιες υψηλής επίδοσης για τις εφαρμογές επεξεργασίας σήματος ποιοτικών ήχου και στοιχείων. Αυτή η οικογένεια συσκευών ενσωματώνει τη χρήση των κρυσταλλολυχνιών εισαγωγής υψηλής συχνότητας PNP για να παραγάγει τους ενισχυτές εκθέτοντας τη χαμηλή τάση, το θόρυβο και τη διαστρέβλωση όφσετ εισαγωγής. Επιπλέον, ο ενισχυτής παρέχει την υψηλή ικανότητα κίνησης ρευμάτων παραγωγής καταναλώνοντας μόνο 420A του ρεύματος αγωγών ανά ενισχυτή. Το στάδιο παραγωγής NPN χρησιμοποιούμενο, δεν εκθέτει κανένα διαστρέβλωση διασταυρώσεων deadband, μεγάλη ταλάντευση τάσης παραγωγής, άριστο περιθώριο φάσης και κέρδους, χαμηλή σύνθετη αντίσταση παραγωγής υψηλής συχνότητας open−loop, συμμετρική πηγή και βυθίζει την απόδοση συχνότητας εναλλασσόμενου ρεύματος.

Χαρακτηριστικά γνωρίσματα

•ικανότητα Drive παραγωγής 600 Ω
•Μεγάλη ταλάντευση τάσης παραγωγής
•Χαμηλή τάση όφσετ: 0,15 MV (μέσος όρος)
•Χαμηλό T.C. της εισαγωγής αντιστάθμισε την τάση: 2.0 V/°C
•Χαμηλή συνολική αρμονική διαστρέβλωση: 0,0024% (@ 1,0 φορτίο kHz w/600Ω)
•Υψηλό εύρος ζώνης κέρδους: 5,0 MHZ
•Υψηλός γυρίστε το ποσοστό: 2.0 V/s
•Διπλή λειτουργία ανεφοδιασμού: ±2.0 Β σε ±18 Β
•Οι σφιγκτήρες ESD στις εισαγωγές αυξάνουν την τραχύτητα χωρίς επιρροή της απόδοσης συσκευών
•Οι συσκευασίες Pb−Free είναι διαθέσιμες

Προδιαγραφές

Ιδιότητες Αξία ιδιοτήτων
Κατασκευαστής Στον ημιαγωγό
Κατηγορία προϊόντων Τσιπ ολοκληρωμένου κυκλώματος
Σειρά MC33178
Προϊόν Λειτουργικοί ενισχυτές
Συσκευασία Εξέλικτρο
Μονάδα-βάρος 0,004938 oz
Μοντάρισμα-ύφος SMD/SMT
Τεχνολογία Διπολικός
Αριθμός--κανάλια 2 κανάλι
Ενισχυτής-τύπος Χαμηλής ισχύος ενισχυτής
Κλείσιμο Κανένα κλείσιμο
Μέγιστη λειτουργούσα θερμοκρασία + 85 Γ
Λειτουργούσα σειρά θερμοκρασίας - 40 Γ
Λειτουργώ-ανεφοδιασμός-ρεύμα 900 UA
Ανεφοδιασμός-τάση-ανώτατος 36 Β
Ανεφοδιασμός-τάση-ελάχιστος 4 Β
Συσκευασία-περίπτωση Msop-8
Ib-εισαγωγή-προκατειλημμένος-ρεύμα NA 500
Vos-εισαγωγή-όφσετ-τάση 3 MV
PSRR-δύναμη-ανεφοδιασμός-απόρριψη-αναλογία 80 DB
Vcm-κοινός-τρόπος-τάση Αρνητική ράγα + 2 Β στη θετική ράγα - 2 Β
Παραγωγή-τρέχων-ανά-κανάλι 80 μΑ
CMRR-κοινός-τρόπος-απόρριψη-αναλογία 80 DB
GBP-κέρδος-εύρος ζώνης-προϊόν 5 MHZ
SR-γυρίζω-ποσοστό 2 V/us
EN-εισαγωγή-τάση-θόρυβος-πυκνότητα 8 nV/sqrt Hz
-εισαγωγή-θόρυβος-τρέχων-πυκνότητα 0,33 pA/sqrt Hz
Μέγιστο-διπλός-ανεφοδιασμός-τάση +/- 18 Β
Ελάχιστο-διπλός-ανεφοδιασμός-τάση +/- 2 Β

Λειτουργικό συμβατό συστατικό

Μορφή, συσκευασία, λειτουργικό συμβατό συστατικό

Κατασκευαστής Part# Περιγραφή Κατασκευαστής Συγκρίνετε
MC33178DMR2
Κυκλώματα ενισχυτών		 Ο λειτουργικός ενισχυτής, χαμηλής ισχύος, χαμηλού θορύβου, διπλός, μικροϋπολογιστής 8 επιφάνεια μολύβδου τοποθετεί, 4000-ΕΞΕΛΙΚΤΡΟ Στον ημιαγωγό MC33178DMR2G εναντίον MC33178DMR2

Περιγραφές

Ενισχυτής 2 κύκλωμα Micro8 γενικού σκοπού;
Op Amp διπλός GP μικροϋπολογιστής T/R 8-καρφιτσών ±18V
Λειτουργικοί ενισχυτές - Op Amps 2-18V διπλά χαμηλής ισχύος βιομηχανικά Temp
