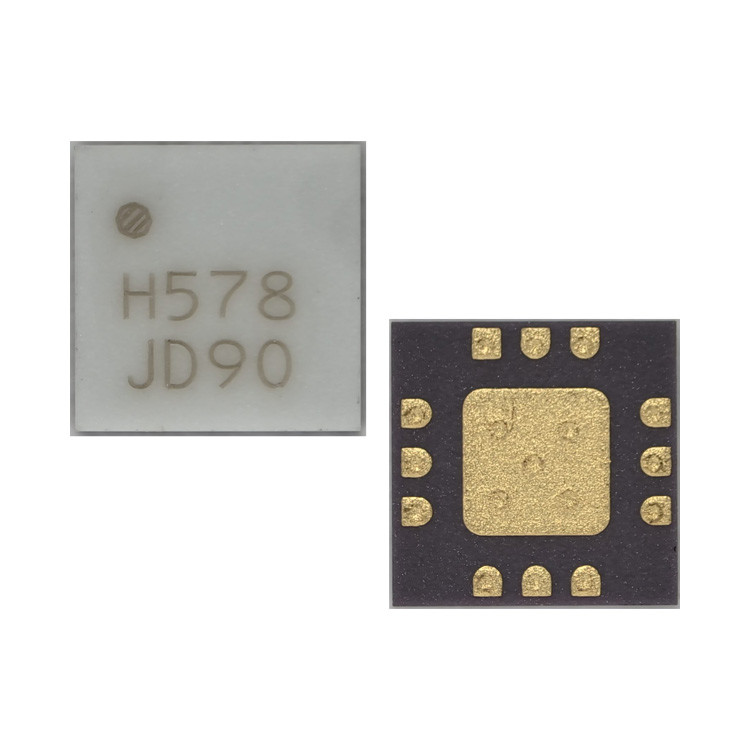

HMC578LC3B IC MULTIPLIER X2 BB 12SMD Αναλογικές συσκευές Inc.

  • HMC578LC3B IC MULTIPLIER X2 BB 12SMD Analog Devices Inc.
Μάρκα Analog Devices Inc.
Αριθμό μοντέλου HMC578LC3B
Ποσότητα παραγγελίας min 1
Τιμή Based on current price
Συσκευασία λεπτομέρειες αντιστατικά τσάντα & κουτί από χαρτόνι
Χρόνος παράδοσης 3-5 εργάσιμες ημέρες
Όροι πληρωμής Τ/Τ
Δυνατότητα προσφοράς Σε αποθέματα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Λειτουργία Πολλαπλασιαστής συχνότητας Συχνότητα 23 GHz ~ 33 GHz
Τύπος RF DBS, VSAT Δευτεροβάθμιες ιδιότητες -
Τύπος στερέωσης Επεξεργασία επιφανείας Πακέτο / Κουτί 12-VFQFN εκτεθειμένο μαξιλάρι
Πακέτο συσκευής του προμηθευτή 12-SMT (3x3)
Επισημαίνω

IC RF

,

Μονάδα ολοκληρωμένου κυκλώματος RF

,

Μονάδα Τσιπ RF IC
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Λεπτομέρειες για το προϊόν

Γενική περιγραφή

Ο HMC578LC3B είναι ένας x2 ενεργός πολλαπλασιαστής συχνότητας ευρυζωνικής ζώνης που χρησιμοποιεί την τεχνολογία GaAs PHEMT σε ένα πακέτο SMT συμβατό με το RoHS χωρίς μόλυβδο.ο πολλαπλασιαστής παρέχει +15 dBm τυπική ισχύ εξόδου από 24 έως 33 GHzΟι απομονώσεις Fo και 3Fo είναι > 20 dBc και > 30 dBc αντίστοιχα στα 28 GHz. Το HMC578LC3B είναι ιδανικό για χρήση σε αλυσίδες πολλαπλασιαστή LO για Pt σε Pt & VSAT ραδιόφωνα που παράγουν μειωμένο αριθμό μερών έναντιπαραδοσιακές προσεγγίσειςΤο χαμηλό θόρυβο φάσης SSB -129 dBc/Hz σε μετατόπιση 100 kHz βοηθά στη διατήρηση καλής απόδοσης θορύβου συστήματος.και επιτρέπει τη χρήση τεχνικών κατασκευής επιφανειακής στερέωσης.

Χαρακτηριστικά

Υψηλή ισχύ εξόδου: +15 dBm
Δυνατότητα κίνησης χαμηλής εισόδου: 0 έως +6 dBm
Fo Απομόνωση: > 20 dBc @ Fout= 28 GHz
100 KHz SSB Φάση θόρυβος: -132 dBc/Hz
Ενιαία παροχή: +5V@ 81 mA
Συμμόρφωση με το RoHS 3x3 mm SMT Package

Τυπικές εφαρμογές

Το HMC578LC3B είναι κατάλληλο για:
• Εφαρμογές παραγωγής ρολογιών: SONET OC-192 & SDH STM-64
• Ραδιοφώνες σημείο προς σημείο και VSAT
• Τεχνική δοκιμή
• Στρατιωτική & Διαστημική

Προδιαγραφές

Ειδικότητα Αξία χαρακτηριστικού
Κατασκευαστής Αναλογικές συσκευές
Κατηγορία προϊόντων Τσιπάκια IC
Σειρά HMC578G
Τύπος Πολλαπλασιαστής
Συσκευή Εναλλακτική συσκευασία
Στυλ εγκατάστασης Επενδύσεις
Πακέτο-Κουτί 12-VFQFN Εκθέσιμο Pad
Συχνότητα 23 GHz ~ 33 GHz
Τεχνολογία ΓΑΑ
Περιοχή συχνοτήτων 23 GHz έως 33 GHz
Λειτουργία Πολλαπλασιαστής συχνότητας
Αριθμός καναλιών 2 Διάδρομος
Συσκευή του προμηθευτή 12-SMT (3x3)
Κέρδος -
Συχνότητα δοκιμής -
Τύπος RF VSAT, DBS
Δευτερεύουσες ιδιότητες -
Pd-Διαχέτευση ισχύος 670 mW
Μέγιστη θερμοκρασία λειτουργίας + 85 C
Περιοχή θερμοκρασίας λειτουργίας - 40 C.
Δραστηριακή τάση τροφοδοσίας 5 V
Τρέχων παροχής λειτουργίας 81 mA
Δραστηριακή συχνότητα 33 GHz
Δείκτης NF-Σοχός -
P1dB-σημείο συμπίεσης -
Πακέτο-Κουτί SMT-12
ΟΙΠ3-Ανταλλαγή τρίτης τάξης -
Εισαγωγή-Επιστροφή-Αποτυχία 10 dB

Περιγραφές

Ενεργοί πολλαπλασιαστές ραδιοσυχνοτήτων x2 23GHz έως 33GHz Έκδοση 12-Pin CQFN EP T/R
Ενεργός πολλαπλός ενισχυτής RF x2 SMT 24 - 33 GHz Fout
