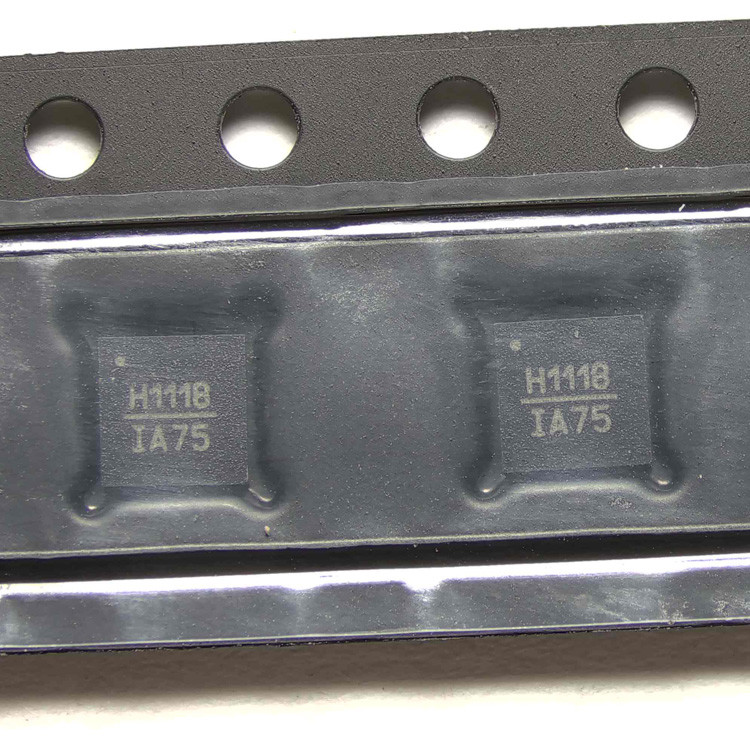

HMC1118LP3DE IC RF SWITCH SPDT 13GHZ 16LFCSP Αναλογικές συσκευές Inc.

  • HMC1118LP3DE IC RF SWITCH SPDT 13GHZ 16LFCSP Analog Devices Inc.
Μάρκα Analog Devices Inc.
Αριθμό μοντέλου HMC1118LP3DE
Ποσότητα παραγγελίας min 1
Τιμή Based on current price
Συσκευασία λεπτομέρειες αντιστατικά τσάντα & κουτί από χαρτόνι
Χρόνος παράδοσης 3-5 εργάσιμες ημέρες
Όροι πληρωμής Τ/Τ
Δυνατότητα προσφοράς Σε αποθέματα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Τύπος RF VSAT Τοπολογία Απορροφητικός
Κύκλωμα SPDT Φάσμα συχνότητας 9kHz ~ 13GHz
Απομόνωση 50dB Απώλεια εισαγωγής 2dB
Συχνότητα δοκιμής 3 GHz, 13 GHz P1dB 37dBm
IIP3 62 dBm Χαρακτηριστικά -
Σύνθετη αντίσταση 50ohm Πρόσθετη τάση 3V ~ 3,6V
Θερμοκρασία λειτουργίας -40 °C ~ 85 °C Τύπος στερέωσης Επεξεργασία επιφανείας
Πακέτο / Κουτί 16-VFQFN εκτεθειμένο μαξιλάρι, CSP Πακέτο συσκευής του προμηθευτή 16-LFCSP (3x3)
Επισημαίνω

IC RF

,

Μονάδα ολοκληρωμένου κυκλώματος RF

,

Μονάδα Τσιπ RF IC
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Λεπτομέρειες για το προϊόν

Γενική περιγραφή

Το τσιπ HMC110 είναι ένας ψηφιακός εξασθενητής 5 bit με εύρος 31 dB σε βήματα 1 dB. Κάθε bit ενεργοποιείται με την εφαρμογή 0 V στην πύλη A και απενεργοποιείται με -5 V στην πύλη A.Η πύλη B (όπως ισχύει) είναι μεροληπτική με το συμπλήρωμα της πύλης A. Βλέπε SMT συσκευασμένη έκδοση HMC110G16 (ερμητική).

Χαρακτηριστικά

Διάφρασμα ζώνης: DC - 10 GHz
Χαμηλή απώλεια εισαγωγής: 6,2 dB
31 dB εύρος εξασθένισης
Γρήγορη αλλαγή: 6 nS

Τυπικές εφαρμογές

• Υποδομές σταθμών βάσης
• Φορητή ασύρματη
• CATV & DBS
• MMDS & ασύρματο LAN
• Ασύρματος τοπικός βρόχος
• UNII και HyperLAN

Προδιαγραφές

Ειδικότητα Αξία χαρακτηριστικού
Κατασκευαστής Αναλογικές συσκευές
Κατηγορία προϊόντων Επικοινωνίες ραδιοσυχνοτήτων
Σειρά -
Συσκευή Κόψτε την λωρίδα
Στυλ εγκατάστασης Επενδύσεις
Πακέτο-Κουτί 16-VFQFN Εκθέσιμο Pad
Αντίσταση 50 Ωμ
Τεχνολογία Σιλικόνη
Θερμοκρασία λειτουργίας -40 °C ~ 85 °C
Χαρακτηριστικά -
Προμήθεια τάσης 3 V ~ 3,6 V
Συσκευή του προμηθευτή 16-LFCSP (3x3)
Κύκλος ΔΕΠΔ
Τοπολογία Απορρόφηση
Εισαγωγή-απώλεια 2 dB
P1dB-σημείο συμπίεσης 37 dBm
Τύπος RF VSAT
Κατώτερη συχνότητα 9kHz
Υψηλότερη συχνότητα 13GHz
Συχνότητα απομόνωσης 50dB @ 3GHz (τυπικός)
Συχνότητα εισαγωγής-απώλειας 2dB @ 13GHz
ΔΕΠ3 62dBm (τυπικό)
Μέγιστη θερμοκρασία λειτουργίας + 85 C
Περιοχή θερμοκρασίας λειτουργίας - 40 C.
Διαμόρφωση διακόπτη ΔΕΠΔ
Τρέχων παροχής λειτουργίας 20 uA
Δραστηριακή συχνότητα 9 kHz έως 13 GHz
Η τάση τροφοδοσίας-μέγιστη 3.6 V
Η τάση τροφοδοσίας-Min 3 V
Πακέτο-Κουτί LFCSP-16
Εκτός του χρόνου μέγιστο 2.7 μας
Πύλες των διακόπτες Δύο
Υψηλή τάση ελέγχου 2 V έως 3,6 V
Πάνω στην ώρα 2.7 μας

Περιγραφές

Ραδιοφωνικός διακόπτης SPDT 0,009MHz έως 13GHz 18dB 16-pin LFCSP EP T/R
Επικοινωνιακό δίκτυο διακόπτη ραδιοσυχνοτήτων
