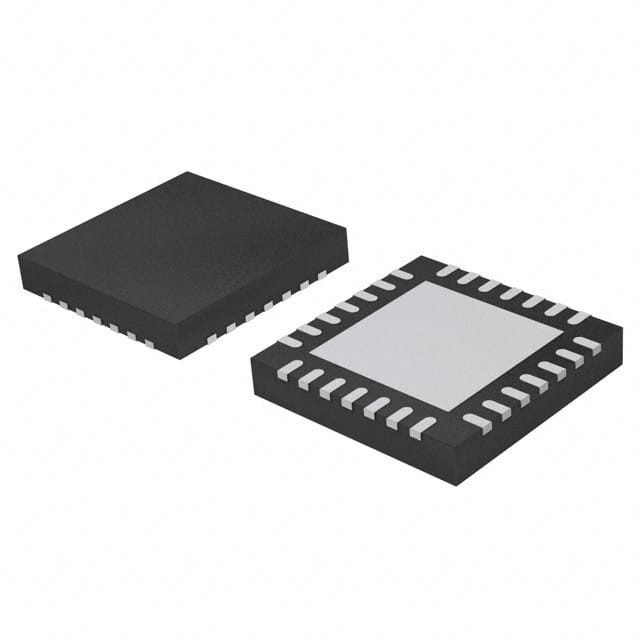

Z8F0431QJ020SG IC MCU 8BIT 4KB FLASH 28QFN Zilog

Σύνοψη

Η οικογένεια προϊόντων Zilog Z8 Encore είναι η πρώτη σε μια σειρά προϊόντων μικροελεγκτών Zilog που βασίζονται στην 8-bit eZ8 CPU.Τα προϊόντα της σειράς XP F082A επεκτείνουν την εκτεταμένη σειρά μικροελεγκτών 8 bit της ZilogΗ δυνατότητα προγραμματισμού Flash στο κύκλωμα επιτρέπει ταχύτερο χρόνο ανάπτυξης και αλλαγές προγράμματος στο πεδίο.Το πλούσιο περιφερειακό σύνολο του Z8 EncoreΗ σειρά XP F082A το καθιστά κατάλληλο για μια ποικιλία εφαρμογών, συμπεριλαμβανομένου του ελέγχου κινητήρων, συστημάτων ασφαλείας, οικιακών συσκευών, προσωπικών ηλεκτρονικών συσκευών και αισθητήρων.

Χαρακτηριστικά

Τα βασικά χαρακτηριστικά των προϊόντων της σειράς XP F082A περιλαμβάνουν:
• 20 MHz eZ8 CPU
• Μνήμη Flash 1 KB, 2 KB, 4 KB ή 8 KB με δυνατότητα προγραμματισμού σε κυκλώματα
• 256 B, 512 B ή 1 KB μνήμη RAM
• Μέχρι 128 B μη πτητική αποθήκευση δεδομένων (NVDS)
• Εσωτερικός ταλαντωτής ακρίβειας με ακρίβεια ± 1%
• Εξωτερικός κρυστάλλινος ταλαντωτής, λειτουργίας έως 20 MHz
• Προαιρετικός μετατροπέας αναλογικού σε ψηφιακό (ADC) 8 καναλιών και 10 bit
• Προαιρετικός αισθητήρας θερμοκρασίας στο τσιπ
• Αναλογικός συγκριτής σε τσιπ
• Προαιρετικός ενσωματωμένος ενισχυτής χαμηλής ισχύος (LPO)
• Πλήρης διπλή UART
• Η γεννήτρια ρυθμού baud UART (BRG) μπορεί να ρυθμιστεί και να χρησιμοποιηθεί ως βασικός χρονοδιακόπτης 16 bit
• Ενσωματωμένοι κωδικοποιητές/αποκωδικοποιητές υπέρυθρων που συμμορφώνονται με την IRDA (Infrared Data Association)
με το UART
• Δύο ενισχυμένοι χρονοδιακόπτες 16 bit με δυνατότητα λήψης, σύγκρισης και PWM
• Χρονοδιακόπτης (WDT) με ειδικό εσωτερικό ταλαντωτή RC
• Μέχρι 20 διανυσματικές διακοπές
• 6 έως 25 πινές I/O ανάλογα με το πακέτο
• Μέχρι δεκατρείς πινές εισόδου με ανοχή 5 V
• Μέχρι 8 θύρες με δυνατότητα άμεσης LED κίνησης χωρίς να απαιτείται αντίσταση με όριο ρεύματος
• Επεξεργαστής ελαττωμάτων (OCD)
• Προστασία κατά της έντασης Brown-Out (VBO)
• Προγραμματιζόμενη ανίχνευση χαμηλής μπαταρίας (LVD) (μόνο συσκευές 8 πιν)
• Πληροφορίες τάσης ακριβείας που παράγονται με διάφραξη ζώνης και είναι διαθέσιμες για το ADC, τον συγκριτή,
VBO και LVD
• Επαναφορά ενεργοποίησης (POR)
• τάση λειτουργίας 2,7 V έως 3,6 V
• συσκευασίες 8-, 20- και 28-pin
• 0°C έως +70°C και ∼40°C έως +105°C για τα εύρη θερμοκρασίας λειτουργίας
