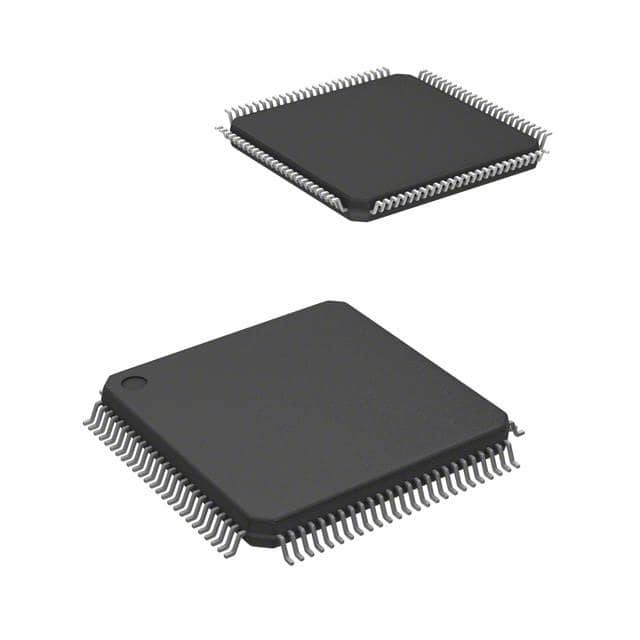

ATSAM3U2CA-AU IC MCU 32BIT 128KB FLASH 100LQFP Τεχνολογία μικροτσίπ

SAM3U Περιγραφή

Η σειρά Atmels SAM3U είναι μέλος μιας οικογένειας μικροελεγκτών Flash βασισμένων στον υψηλής απόδοσης επεξεργαστή ARM Cortex-M3 RISC 32 bit.Λειτουργεί με μέγιστη ταχύτητα 96 MHz και διαθέτει έως 256 Kbyte Flash και έως 52 Kbyte SRAMΤο σύνολο περιφερειακών συσκευών περιλαμβάνει μια θύρα συσκευής USB υψηλής ταχύτητας με ενσωματωμένο δέκτη, μια θύρα MCI υψηλής ταχύτητας για SDIO/SD/MMC, μια εξωτερική διεπαφή λεωφορείου με ελεγκτή NAND Flash,έως 4xUSARTs (SAM3U1C/2C/4C έχουν 3), έως 2xTWI (SAM3U1C/2C/4C έχουν 1), έως 5xSPI SAM3U1C/2C/4C έχουν 4), καθώς και χρονοδιακόπτες 4xPWM, χρονοδιακόπτες 16 bit 3x γενικών σκοπών, RTC, 12 bit ADC και 10 bit ADC.

Χαρακτηριστικά

• Κεντρικό
Το ARM® Cortex®-M3 αναθεώρηση 2.0 λειτουργεί έως 96 MHz
Μονάδα Προστασίας Μνήμης (MPU)
Οδηγίες για τον αντίχειρα®-2
• Αναμνήσεις
- Από 64 έως 256 Kbytes ενσωματωμένο Flash, ευρεία πρόσβαση 128 bit, επιταχυντής μνήμης, διπλή τράπεζα
Από 16 έως 48 Kbyte ενσωματωμένη SRAM με διπλές τράπεζες
16 Kbytes ROM με ενσωματωμένες ρουτίνες bootloader (UART, USB) και IAP
Ελεγκτής στατικής μνήμης (SMC): υποστήριξη SRAM, NOR, NAND. Ελεγκτής NAND Flash με μπουφέρα 4 Kbyte RAM και ECC
• Σύστημα
∆ Ενσωματωμένος ρυθμιστής τάσης για λειτουργία με μονάδα τροφοδοσίας
∙ POR, BOD και Watchdog για ασφαλή επαναφορά
Οσκιλητήρες κουαρτζ ή αντηχών: 3 έως 20 MHz κύρια και προαιρετική χαμηλή ισχύς 32,768 kHz για RTC ή ρολόι συσκευής.
️ Εσωτερικός ταλαντωτής RC υψηλής ακρίβειας 8/12 MHz με 4 MHz
∆ΙΚΑΛΟ ΚΛΟΣΙΛΑΣ Εσωτερικός ταλαντωτής RC ως μόνιμο ρολόι για ρολόι συσκευής σε λειτουργία χαμηλής ισχύος
Ένα PLL για ρολόι συσκευής και ένα ειδικό PLL για συσκευή υψηλής ταχύτητας USB 2.0
- έως 17 περιφερειακά κανάλια DMA (PDC) και 4 κεντρικά κανάλια DMA
• Τρόποι χαμηλής ισχύος
Διάφορες λειτουργίες είναι διαθέσιμες.
Τομέας ασφαλείας: VDDBU pin, RTC, 32 μητρώα ασφαλείας
ΡΤΚ υπερχαμηλής ισχύος: 0,6 μA
• Περιφερειακά
Η συσκευή USB 2.0: 480 Mbps, 4kbyte FIFO, έως και 7 αμφίδρομα τελικά σημεία, ειδική DMA
∆ Μέχρι 4 USARTs (ISO7816, IrDA®, έλεγχο ροής, SPI, υποστήριξη Manchester) και μία UART
∆ έως 2 TWI (συμβατό με I2C), 1 SPI, 1 SSC (I2S), 1 HSMCI (SDIO/SD/MMC)
∆ 3 καναλιών 16 bit Timer/Counter (TC) για συλλογή, σύγκριση και PWM
️ 4 κανάλια 16 bit PWM (PWMC)
¢ 32bit Real Time Timer (RTT) και RTC με χαρακτηριστικά ημερολογίου και συναγερμού
️ 8 κανάλια 12 bit 1MSPS ADC με διαφορική λειτουργία εισόδου και προγραμματισμένη βαθμίδα αύξησης, 8 κανάλια 10 bit ADC
• Εισαγωγή/Εξόδου
- Μέχρι 96 γραμμές I/O με δυνατότητα εξωτερικής διακοπής (ευαισθησία άκρου ή επιπέδου), αποσύνδεση, φιλτράρισμα λάθων και τερματισμός της σειράς αντίστασης
Τρεις παράλληλες εισροές/εξόδους 32 bit (PIO)
• Πακέτα
️ 100 μολύβδου LQFP, 14 x 14 mm, πλάτος 0,5 mm
- 100 σφαίρες LFBGA, 9 x 9 mm, πλάτος 0,8 mm
️ 144-προβολέας LQFP, 20 x 20 mm, πλάτος 0,5 mm
️ 144-ball LFBGA, 10 x 10 mm, πλάτος 0,8 mm
