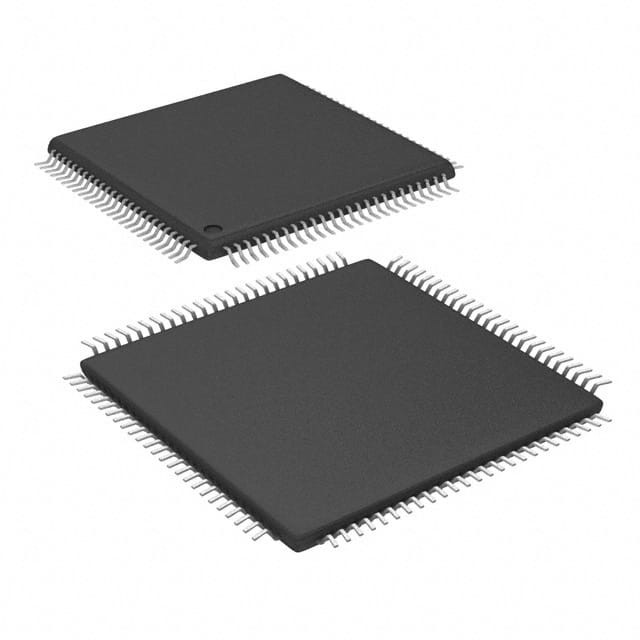

ΠΙΚ32ΜΧ130F128L-I/PT IC MCU 32BIT 128KB FLASH 100TQFP Τεχνολογία μικροτσίπ

ΠΕΡΙΓΟΝΗ ΕΠΙΤΡΟΠΗ

Το παρόν έγγραφο περιέχει ειδικές πληροφορίες για συσκευές PIC32MX1XX/2XX/5XX 64/100-pin.

Συνθήκες λειτουργίας

• 2,3V έως 3,6V, -40oC έως +105oC (DC έως 40 MHz),
-40oC έως +85oC (DC έως 50 MHz)

Κέντρο: 50 MHz/83 DMIPS MIPS32® M4K®

• λειτουργία MIPS16e® για έως και 40% μικρότερο μέγεθος κώδικα
• Αρχιτεκτονική αποδοτικού κώδικα (C και Assembly)
• Πολλαπλασιασμός μονοκύκλου (MAC) 32x16 και δύο κύκλων 32x32

Διαχείριση ρολογιού

• 0,9% εσωτερικός ταλαντωτής
• Προγραμματιζόμενα PLL και πηγές ρολογιού ταλαντωτή
• Παρακολούθηση ρολογιού ασφαλείας (FSCM)
• Ανεξάρτητος χρονοδιακόπτης σκύλου παρακολούθησης
• Γρήγορη αφύπνιση και εκκίνηση

Διαχείριση ενέργειας

• Τρόποι διαχείρισης χαμηλής κατανάλωσης ενέργειας (κοιμή και αδρανής λειτουργία)
• Ενσωματωμένη επαναφορά ενεργοποίησης, επαναφορά καφέ και υψηλή

Ανίχνευση τάσης

• Δυναμικό ρεύμα 0,5 mA/MHz (τυπικό)
• 44 μA IPD ρεύμα (τυπικό)

Ειδικότητες HMI ήχου/γραφικών/αγγίγματος

• Εξωτερική γραφική διεπαφή με έως και 34 πίνες PMP
• Επικοινωνία δεδομένων ήχου: I2S, LJ, RJ, USB
• Διασύνδεση ελέγχου δεδομένων ήχου: SPI και I2C
• Μάστερ ρολόι δεδομένων ήχου:
- Γεννήσεως κλάσματικών συχνοτήτων ρολογιού
- Μπορεί να συγχρονιστεί με ρολόι USB
- Μπορεί να ρυθμιστεί σε χρόνο λειτουργίας.
• Μονάδα μέτρησης χρόνου φόρτισης (CTMU):
- Υποστηρίζει mTouch® χωρητική αισθητήρα αφής
- Παρέχει μέτρηση χρόνου υψηλής ανάλυσης (1 ns)

Προηγμένα αναλογικά χαρακτηριστικά

• Ενότητα ADC:
- 10bit 1 Msps με ένα Sample and Hold (S&H)
- Μέχρι 48 αναλογικές εισόδους
- Μπορεί να λειτουργήσει σε κατάσταση νάρκης
• Ευέλικτες και ανεξάρτητες πηγές ενεργοποίησης ADC
• δυνατότητα μέτρησης θερμοκρασίας στο τσιπ
• Συγκρίσεις:
- Τρεις μονάδες συγκριτή διπλής εισόδου
- Προγραμματισμένη αναφορά με 32 σημεία τάσης

Χρονοδιακόπτες/Συγκρίσεις εξόδου/Απαγόρευση εισόδου

• Πέντε χρονόμετρα γενικού σκοπού:
- Πέντε χρονοδιακόπτες 16 bit και έως δύο 32 bit
• Πέντε μονάδες Output Compare (OC)
• Πέντε ενότητες λήψης εισροών (IC)
• Επιλογή περιφερειακής καρφίτσας (PPS) για να επιτρέπεται η επανασχεδίαση λειτουργίας
• Μονάδα ρολογιού και ημερολογίου σε πραγματικό χρόνο (RTCC)

Διεπαφές επικοινωνίας

• Ελεγκτής OTG πλήρους ταχύτητας συμβατός με το USB 2.0
• Μέχρι πέντε μονάδες UART (12,5 Mbps):
- Πρωτόκολλα LIN 1.2 και υποστήριξη IrDA®
• Τέσσερις μονάδες SPI 4 καλωδίων (25 Mbps)
• Δύο μονάδες I2C (έως 1 Mbaud) με υποστήριξη SMBus
• ΠΡΣ για να επιτρέπεται η επαναπροσαρμογή των λειτουργιών
• Παράλληλη κύρια πύλη (PMP) με διπλό buffer ανάγνωσης/γράφησης
• Δίκτυο περιοχής ελεγκτή (CAN) 2.0B συμβατό με τη στήριξη διευθύνσεων DeviceNetTM

Άμεση πρόσβαση στη μνήμη (DMA)

• Τέσσερα κανάλια υλικού DMA με αυτόματη ανίχνευση μεγέθους δεδομένων
• 32bit Προγραμματιζόμενος έλεγχος κυκλικής ελαττωματικότητας (CRC)
• Δύο πρόσθετα κανάλια αφιερωμένα στο USB
• Δύο πρόσθετα κανάλια αφιερωμένα στην CAN

Εισαγωγή/Εξαγωγή

• 10 mA ή 15 mA πηγή/απορροφητήρα για την τυποποιημένη VOH/VOL και έως 22 mA για τη μη τυποποιημένη VOH1
• Πινάκια αντοχής 5V
• Επιλέξιμες ανοιχτές αποχέτευση, τράβηξε-up, και τράβηξε-κάτω
• Εξωτερικές διακοπές σε όλες τις πινές I/O

Επαγγελματικά προσόντα και υποστήριξη κατηγορίας Β

• AEC-Q100 REVG (Τμήμα 2 -40oC έως +105oC)
• Βιβλιοθήκη ασφάλειας κλάσης Β, IEC 60730

Υποστήριξη ανάπτυξης ελεγκτών ελαττωμάτων

• Προγραμματισμός σε κυκλώματα και εφαρμογές
• 4-σύρματη MIPS® Ενισχυμένη διεπαφή JTAG
• Απεριόριστο πρόγραμμα και έξι σύνθετα σημεία διακοπής δεδομένων
• Τεχνική ανίχνευση ορίων συμβατή με το IEEE 1149.2 (JTAG)
