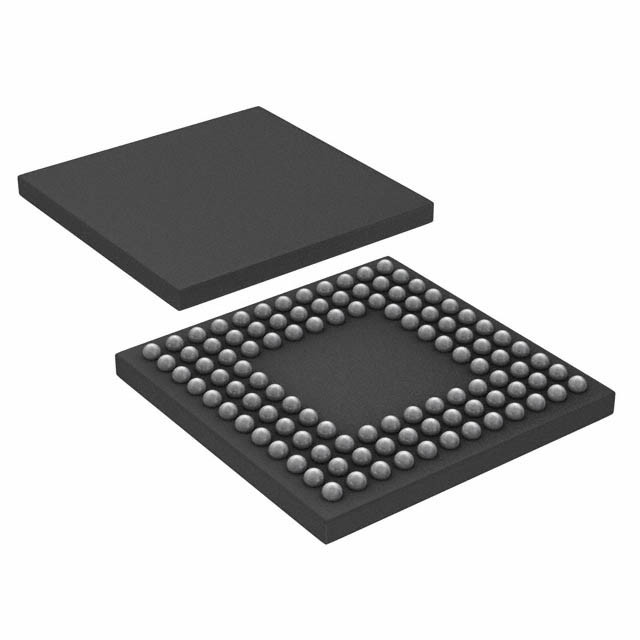

LM3S6911-IBZ50-A2 IC MCU 32BIT 256KB FLASH 108BGA Texas Instruments

[Luminary Micro, Inc.]

Αρχιτεκτονική επισκόπηση

Η οικογένεια μικροελεγκτών Luminary Micro Stellaris®, οι πρώτοι ελεγκτές που βασίζονται στο ARM® CortexTM-M3, προσφέρει υψηλής απόδοσης υπολογιστική τεχνολογία 32 bit σε εφαρμογές ενσωματωμένων μικροελεγκτών.Αυτά τα πρωτοποριακά εξαρτήματα προσφέρουν στους πελάτες 32-bit απόδοση σε κόστος ισοδύναμο με παλαιότερες συσκευές 8 και 16 bit, όλα σε ένα πακέτο με ένα μικρό αποτύπωμα.

Χαρακτηριστικά του προϊόντος

Ο μικροελεγκτής LM3S6965 περιλαμβάνει τα ακόλουθα χαρακτηριστικά του προϊόντος:
■ 32-bit απόδοση RISC
32bit ARM® CortexTM-M3 v7M αρχιτεκτονική βελτιστοποιημένη για μικροεπιπέδου ενσωματωμένο
Εφαρμογές
Ο χρονοδιακόπτης συστήματος (SysT ick), παρέχει ένα απλό, 24-bit clear-on-write, decrementing,
μετρητής τύπου wrap-on-zero με ευέλικτο μηχανισμό ελέγχου
Ο πυρήνας επεξεργαστή εντολών μόνο για το Thumb® για υψηλή πυκνότητα κώδικα
Δραστηριότητα 50 MHz
Η διαίρεση υλικού και ο πολλαπλασιασμός ενός κύκλου
Ο ενσωματωμένος ενσωματωμένος διανυσματικός ελεγκτής διακοπής (NVIC) που παρέχει καθοριστική διακοπή
χειρισμός
38 διακοπές με οκτώ επίπεδα προτεραιότητας
Η μονάδα προστασίας μνήμης (MPU) παρέχει προνομιακή λειτουργία για προστατευμένο λειτουργικό σύστημα
λειτουργικότητα
Η πρόσβαση σε δεδομένα χωρίς ευθυγράμμιση, επιτρέποντας την αποτελεσματική συσκευασία των δεδομένων στη μνήμη
∆ χειρισμός ατομικών bit (bit-banding), παρέχοντας μέγιστη αξιοποίηση μνήμης
και εξορθολογισμένο περιφερειακό έλεγχο
■ Εσωτερική μνήμη
256 KB μονοκυκλικό φλας
• Προστασία μπλοκ flash διαχειριζόμενη από τον χρήστη σε βάση μπλοκ 2KB
• Προγραμματισμός δεδομένων flash που διαχειρίζεται ο χρήστης
• Χρήστης καθορισμένο και διαχειριζόμενο μπλοκ προστασίας από λάμψη
Η μνήμη SRAM ενός κύκλου 64 KB
■ Χρονοδιακόπτες γενικής χρήσης
- Τέσσερις μονάδες γενικής χρήσης χρονοδιακόπτη (GPTM), η καθεμία από τις οποίες παρέχει δύο χρονοδιακόπτες 16 bit.
Κάθε GPTM μπορεί να ρυθμιστεί ώστε να λειτουργεί ανεξάρτητα:
• Ως ενιαίο χρονόμετρο 32 bit
• Ως ένα 32-bit Real-Time Clock (RTC) για την καταγραφή γεγονότων
• Για τη διαμόρφωση πλάτους παλμού (PWM)
• να ενεργοποιήσει τις μετατροπές από αναλογικές σε ψηφιακές
32bit Τρόποι χρονόμετρου
• Προγραμματιζόμενος χρονοδιακόπτης
• Προγραμματιζόμενος περιοδικός χρονόμετρος
• Ρυθμικό ρολόι όταν χρησιμοποιείται εξωτερικό ρολόι 32,768-KHz ως είσοδος
• Χρησιμοποιούμενη αναστολή σε περιοδική και μονόχρονη λειτουργία όταν ο ελεγκτής
Σφραγίδα αναστολής CPU κατά τη διάρκεια αποδιορθώσεως
• Τραγούδι εκδήλωσης ADC
16bit Τρόποι χρονόμετρου
• Γενική λειτουργία χρονοδιακόπτη με 8-bit prescaler
• Προγραμματιζόμενος χρονοδιακόπτης
• Προγραμματιζόμενος περιοδικός χρονόμετρος
• Ενεργοποιημένη από τον χρήστη καθυστέρηση όταν ο ελεγκτής επιβεβαιώνει το σήμα Halt της CPU κατά τη διάρκεια της απομάκρυνσης
• Τραγούδι εκδήλωσης ADC
- 16bit Input Capture λειτουργίες
• Καταγραφή αριθμού άκρων εισόδου
• Καταγραφή χρόνου άκρου εισόδου
Διάταξη PWM 16 bit
• Απλή λειτουργία PWM με προγραμματιζόμενη από λογισμικό αντίστροφη έκδοση του σήματος PWM
■ Αρμόδιο με το ARM FiRM Watchdog Timer
Ο υπολογιστής βάσης 32 bit με προγραμματιζόμενο μητρώο φορτίου
Ανεξάρτητο ρολόι φύλαξης με ενεργοποίηση
Προγραμματιζόμενη λογική δημιουργίας διακοπών με κάλυψη διακοπών
Προστασία του μητρώου κλειδαριού από το ξέφυγε λογισμικό
Επαναφορά λογικής δημιουργίας με ενεργοποίηση/αποκατάργηση
Ο χρήστης ενεργοποιεί την καθυστέρηση όταν ο ελεγκτής επιβάλλει το σήμα Halt της CPU κατά τη διάρκεια της απομάκρυνσης.
■ 10/100 ελεγκτής Ethernet
️ Συμμορφώνεται με τις προδιαγραφές IEEE 802.3-2002
∆ full- και half-duplex τόσο για λειτουργία 100 Mbps όσο και για λειτουργία 10 Mbps
∆ΕΝΤΡΑΣΤΗΤΑΣ 10/100 Mbps (PHY)
️ Αυτόματη διόρθωση MDI/MDI-X
Προγραμματιζόμενη διεύθυνση MAC
∆ύσεις εξοικονόμησης ενέργειας και απενεργοποίησης
■ Σύγχρονη σειριακή διεπαφή (SSI)
∆ Εργασία αφεντικού ή σκλάβου
Προγραμματιζόμενος ρυθμός ρολογιού και προεκτάσεων
∙ Διαχωρισμένες FIFO μετάδοσης και λήψης, 16 bits πλάτος, 8 θέσεις βάθος
Η λειτουργία προγραμματισμένης διεπαφής για Freescale SPI, MICROWIRE ή
Συγχρονικές σειριακές διεπαφές της Texas Instruments
ΠΡΟΓΡΑΜΜΑΤΙΚΟ μέγεθος πλαισίου δεδομένων από 4 έως 16 bits
Δοκιμαστική λειτουργία εσωτερικής βρόχας για διαγνωστικές δοκιμές/ελέγχους διορθώσεων
■ UART
Τρεις πλήρως προγραμματιζόμενες UART τύπου 16C550 με υποστήριξη IrDA
∆ Διαχωρισμένοι 16x8 εκπέμπουν (TX) και 16x12 λαμβάνουν (RX) FIFOs για τη μείωση
Εγκατάλειψη της υπηρεσίας φόρτωσης
∆ Προγραμματιζόμενη γεννήτρια baud-rate με κλάσματικό διαιρέτη
∆ Προγραμματιζόμενο μήκος FIFO, συμπεριλαμβανομένης της λειτουργίας βάθους 1 byte που παρέχει συμβατική
διπλή θωρακισμένη διεπαφή
Τα επίπεδα ενεργοποίησης FIFO είναι 1/8, 1/4, 1/2, 3/4, και 7/8
️ Τυπικά ασυγχρόνια bits επικοινωνίας για την εκκίνηση, την αναστολή και την ισοτιμία
Διάγνωση λανθασμένης εκκίνησης
∆ημιουργία και ανίχνευση διακοπής γραμμής
■ ADC
∆ Διαμορφώσεις με ενιαία και διαφορική είσοδο
Τεσσάρων 10bit καναλιών (εισόδων) όταν χρησιμοποιούνται ως μονομερείς εισόδοι
∆ Ταχύτητα δειγματοληψίας 1 εκατ. δείγματα/δευτερόλεπτο
∆ Ευέλικτη, ρυθμιζόμενη μετατροπή αναλογικής σε ψηφιακή
∆ Τέσσερις προγραμματιζόμενες ακολουθίες μετατροπής δειγμάτων από μία έως οκτώ καταχωρίσεις,
με τα αντίστοιχα αποτελέσματα μετατροπής FIFO
∆ Κάθε ακολουθία που ενεργοποιείται από λογισμικό ή εσωτερικό γεγονός (χρονοδιακόπτες, αναλογικοί συγκριτές,
(PWM ή GPIO)
Ο αισθητήρας θερμοκρασίας στο τσιπ
■ Αναλογικές συγκρίσεις
Δύο ανεξάρτητα ολοκληρωμένα αναλογικά συγκριτικά μηχανήματα
∆ιεκτονιζόμενο για έξοδο με: κίνηση πινής εξόδου, δημιουργία διακοπής,
ή να ξεκινήσει μια ακολουθία δειγματοληψίας ADC
∆ΑΣΙΣΤΗΣΗ ΕΠΙΤΡΟΠΗΣ Εξωτερική είσοδος
εσωτερική προγραμματισμένη αναφορά τάσης

Στόχοι εφαρμογών

■ Απομακρυσμένη παρακολούθηση
■ Ηλεκτρονικές συσκευές σημείων πώλησης (POS)
■ Εξοπλισμός δοκιμών και μετρήσεων
■ Συσκευές και διακόπτες δικτύου
■ Αυτοματοποίηση εργοστασίων
■ Επενδύσεις
■ Εξοπλισμός παιχνιδιών
■ Έλεγχος της κίνησης
■ Ιατρικά όργανα
■ Πυροσβεστική και ασφάλεια
