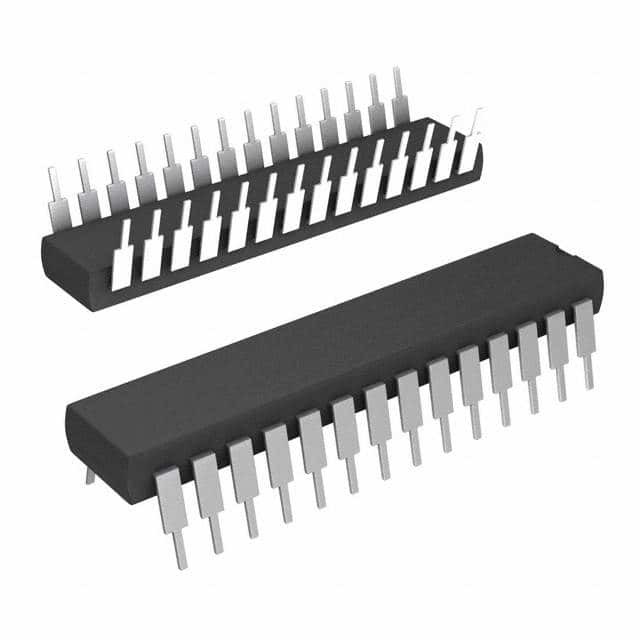

ATMEGA328-PU IC MCU 8BIT 32KB FLASH 28DIP Τεχνολογία μικροτσίπ

Σύνοψη

Ο ATmega48A/PA/88A/PA/168A/PA/328/P είναι ένας μικροελεγκτής CMOS 8 bit χαμηλής ισχύος βασισμένος στην βελτιωμένη αρχιτεκτονική RISC AVR.το ATmega48A/PA/88A/PA/168A/PA/328/P επιτυγχάνει διαπερατότητα που πλησιάζει το 1 MIPS ανά MHz, επιτρέποντας στον σχεδιαστή συστήματος να βελτιστοποιήσει την κατανάλωση ενέργειας έναντι της ταχύτητας επεξεργασίας.

Χαρακτηριστικά

• Υψηλής απόδοσης, χαμηλής ισχύος Atmel® AVR® 8-bit μικροελεγκτής
• Προηγμένη αρχιτεκτονική RISC
131 Ενίσχυρες οδηγίες ∆ εκτελέσεις μεμονωμένου κύκλου ρολογιού
32 x 8 Γενικά εργαζόμενα μητρώα
∆ΕΛΕΙΣ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ
∆ έως και 20 MIPS απόδοση σε 20MHz
Ο πολλαπλασιαστής 2 κύκλων στο τσιπ
• Τμήματα μνήμης υψηλής αντοχής
4/8/16/32KBytes μνήμης προγράμματος Flash αυτοπρογραμματισμού στο σύστημα
¥ 256/512/512/1KBytes EEPROM
512/1K/1K/2KBytes Εσωτερική SRAM
Διάρκεια λειτουργίας:
Διατήρηση δεδομένων: 20 έτη σε θερμοκρασία 85°C/100 έτη σε θερμοκρασία 25°C (1)
Εναλλακτικό τμήμα κώδικα εκκίνησης με ανεξάρτητα μπιτ κλειδώματος
Προγραμματισμός στο σύστημα από το πρόγραμμα εκκίνησης στο τσιπ
Αληθινή λειτουργία ανάγνωσης και γραφής
Προγραμματισμός κλειδαριού για την ασφάλεια λογισμικού
• Υποστήριξη βιβλιοθηκών Atmel® QTouch®
Πίνακες για την παραγωγή ηλεκτρικής ενέργειας και ηλεκτρικής ενέργειας
Η εξαγορά QTouch και QMatrix®
- Μέχρι 64 αισθητηριακά κανάλια
• Περιφερειακά χαρακτηριστικά
Δύο χρονοδιακόπτες 8 bit με ξεχωριστό Prescaler και λειτουργία σύγκρισης
Ένα 16bit χρονοδιακόπτη/μετρητή με ξεχωριστό prescaler, συνδυασμό λειτουργίας και λειτουργία λήψης
∆ιαμέτρηση σε πραγματικό χρόνο με ξεχωριστό ταλαντωτή
6 κανάλια PWM
∆ 8-κανάλι 10bit ADC στο πακέτο TQFP και QFN/MLF Μέτρηση θερμοκρασίας
️ 6 κανάλια 10bit ADC στην μέτρηση θερμοκρασίας συσκευασίας PDIP
Προγραμματιζόμενη σειρά USART
∆ Εναλλακτικό διασύνδεσμο
️ Διοργανωμένη με 2 καλώδια σειριακή διεπαφή (συμβατό με το Philips I2C)
Προγραμματιζόμενος χρονόμετρος με ξεχωριστό ταλαντωτή στο τσιπ
∆ Ανάλογος Συγκριτής στο τσιπ
∙ Διακοπή και αφύπνιση για αλλαγή καρφίτσας
• Ειδικά χαρακτηριστικά του μικροελεγκτή
∆ Επαναφορά ενεργοποίησης και προγραμματισμένη ανίχνευση αποσύνδεσης
∆ Εσωτερικός βαθμολογημένος ταλαντωτής
Εξωτερικές και εσωτερικές πηγές διακοπής
6 τρόποι ύπνου: αδρανής λειτουργία, μείωση θορύβου ADC, εξοικονόμηση ενέργειας, απενεργοποίηση, αναμονή και παρατεταμένη αναμονή
• Εισαγωγές/Εξόδους και Συσκευές
23 Προγραμματιζόμενες γραμμές I/O
️ 28-pin PDIP, 32-lead TQFP, 28-pad QFN/MLF και 32-pad QFN/MLF
• Δραστηριακή τάση:
∙ 1,8 - 5,5V
• Περιοχή θερμοκρασίας:
-40 °C έως 85 °C
• Βαθμός ταχύτητας:
0 -4MHz@1.8- 5,5V, 0 -10MHz@2.7- Πέντε.5.V, 0 - 20MHz @ 4,5 - 5,5V
• Καταναλώσεις ενέργειας σε 1MHz, 1,8V, 25°C
Δραστηριώδης λειτουργία: 0.2mA
Διάταξη "Δύναμη απενεργοποίησης": 0,1μA
Δυναμική εξοικονόμησης: 0,75μA ((συμπεριλαμβανομένης της RTC 32kHz)
