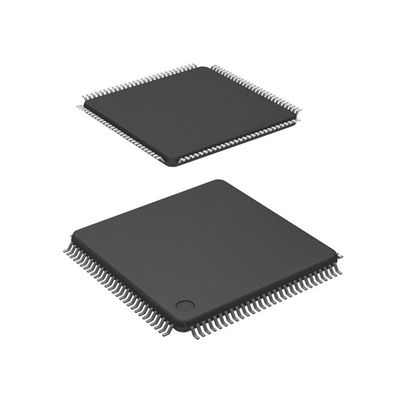

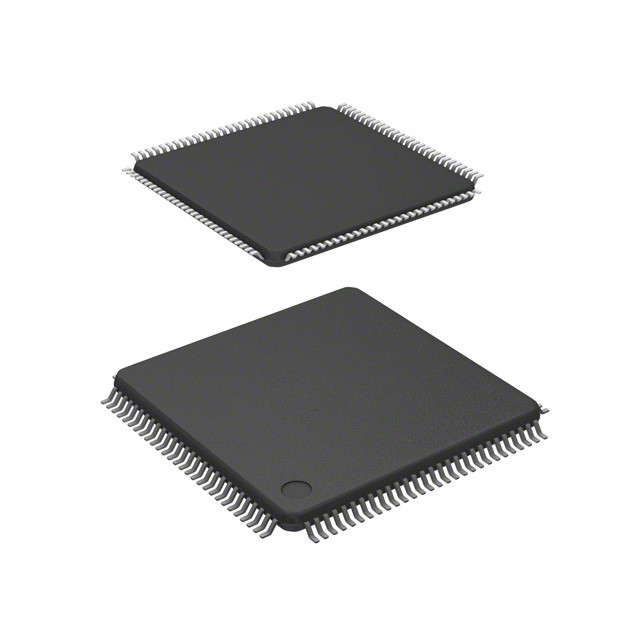

MC9S12E64CPVE IC MCU 16BIT 64KB FLASH 112LQFP N✖P USA Inc.

Εισαγωγή

Σύνοψη
Η οικογένεια MC9S12E είναι μια οικογένεια MCU γενικής χρήσης χαμηλού κόστους 112/80 πινών.Όλα τα μέλη της οικογένειας MC9S12E αποτελούνται από τυποποιημένα περιφερειακά συστήματα στο τσιπ, συμπεριλαμβανομένης μιας κεντρικής μονάδας επεξεργασίας 16 bit (HCS12 CPU), έως 256K bytes Flash EEPROM, έως 16K bytes RAM, τρεις ασύγχρονες μονάδες διασύνδεσης σειριακών επικοινωνιών (SCI), μια σειριακή περιφερειακή διεπαφή (SPI), ένα Inter-IC Bus (IIC),τρεις τετρακοινώνες 16-bit μονάδες χρονομετρητή (TIM), ένας 6-κανάλος 15-bit διαμορφωτής παλμού με μονάδα προστασίας από σφάλματα (PMF), ένας 6-κανάλος 8-bit διαμορφωτής πλάτους παλμού (PWM), ένας 16-κανάλος 10-bit μετατροπέας αναλογικού σε ψηφιακό (ADC),και δύο 8-bit μετατροπείς ψηφιακού-αναλογικού (DAC) 1 καναλιούΗ οικογένεια MC9S12E διαθέτει πλήρεις 16-bit διαδρομές δεδομένων σε όλο το σύστημα.Εκτός από τις διαθέσιμες θύρες I/O σε κάθε μονάδα, 16 αφιερωμένα λιμάνια I/O είναι διαθέσιμα με δυνατότητα Wake-Up από τη λειτουργία STOP ή WAIT.ένας ρυθμιστής τάσης που βασίζεται στο chip (VREG) παράγει την εσωτερική ψηφιακή τάση τροφοδοσίας 2.5V (VDD) από 3,135V έως 5,5V εξωτερικής τάσης τροφοδοσίας.

Χαρακτηριστικά

• 16-bit HCS12 CORE
∆εν ισχύει η παρούσα οδηγία.
i. συμβατό προς τα πάνω με το σύνολο οδηγιών M68HC11.
Διακοπή στοιβάσματος και μοντέλο προγραμματισμού πανομοιότυπο με το M68HC11
iii. ουρά οδηγιών
iv. Βελτιωμένη ευρετηριασμένη διεύθυνση
Ο έλεγχος χαρτογράφησης μονάδας (MMC)
∆ Ελέγχος διακοπής (INT)
Μοντέλο ελαχιστοποίησης υποβάθρου (BDM)
Ο αποδιορθωτής (DBG12) συμπεριλαμβανομένων των σημείων διακοπής και του αποθηκευτικού αποθέματος ιχνηλασίας αλλαγής ροής
∆ Πολλαπλής εξωτερικής διεπαφής λεωφορείου (MEBI)
• Εισόδους διακοπής αφύπνισης
¢ Μέχρι 16 bit θύρας διαθέσιμα για λειτουργία διακοπής αφύπνισης με ψηφιακό φιλτράρισμα
• Επιλογές μνήμης
️ 32K, 64K, 128K ή 256K Byte Flash EEPROM
2K, 4K, 8K ή 16K byte RAM
• Δύο ψηφιακο-αναλογικοί μετατροπείς 1 καναλιού (DAC)
8bit ανάλυση
• Αναλογικός σε ψηφιακό μετατροπέα (ADC)
Μονάδα 16 καναλιών με ανάλυση 10 bit
Δυνατότητα ενεργοποίησης εξωτερικής μετατροπής
• Τρεις τετρακοινώνες χρονοδιακόπτες (TIM)
∆ Προγραμματιζόμενα κανάλια λήψης εισόδου ή σύγκρισης εξόδου
️ Απλή λειτουργία PWM
️ Επαναφορά του μετρητή
∆ιαμέτρηση εξωτερικών γεγονότων
∆ιακλεισμένη συσσώρευση χρόνου
• 6 κανάλια PWM (PWM)
∆ Προγραμματιζόμενη περίοδος και κύκλος εργασίας
8bit 6 κανάλια ή 16bit 3 κανάλια
∆ χωριστός έλεγχος για κάθε πλάτος παλμού και κύκλο εργασίας
∆ΕΥΜΕΡΙΚΗΣ ΕΠΙΤΡΟΠΗΣ
Διοργανώσιμη λογική επιλογής ρολογιού με ευρύ φάσμα συχνοτήτων
Εισφορά ∆ιακόλουθα ∆ιακόλουθα ∆ιακόλουθα
• Μετατροπέας πλάτους παλμού 6 καναλιών με προστασία από σφάλματα (PMF)
Τρεις ανεξάρτητοι μετρητές 15-bit με συγχρονισμένη λειτουργία
∆εύτερη λειτουργία του καναλιού
Σημάδια PWM ευθυγραμμισμένα στην άκρη και στο κέντρο
Προγραμματιζόμενη εισαγωγή νεκρού χρόνου
∆Ταχύτητες ολοκληρωμένης επαναφόρτισης από 1 έως 16
4 προστατευτικά συστήματα για το κλείσιμο των πινών εισόδου
Τρεις πινές εισόδου αισθητήρα ρεύματος
• Σειριακές διεπαφές
Τρεις ασύγχρονες διασύνδεσεις σειριακής επικοινωνίας (SCI)
∆ιασύνδεση περιφερειακών συρμάτων (SPI)
∆ Διασυνοριακό λεωφορείο (IIC)
• Γεννήτρια ρολογιού και επαναφοράς (CRG)
∆ιακομιστής της αστυνομίας
️ Διακοπή σε πραγματικό χρόνο
∆ιακόπτης ρολογιού
∆οκιμαστικό κολπίτ (Pierce) ή χαμηλού ρεύματος (Colpitts)
Ο πολλαπλασιαστής συχνότητας ρολογιού βρόχου με κλειδώματα φάσης
Διάταξη αυτοαποκλεισμού χωρίς εξωτερικό ρολόι
∆ωρεάν ισχύ 0,5 έως 16Mhz κρυστάλλινο ρολόι αναφοράς ταλαντωτή
• Συχνότητα λειτουργίας
50 MHz ισοδύναμο με ταχύτητα λεωφορείου 25 MHz
• Εσωτερικός ρυθμιστής 2.5V
Η τάση εισόδου κυμαίνεται από 3,135V έως 5,5V.
Δυνατότητα λειτουργίας χαμηλής ισχύος
Περιλαμβάνει κυκλώματα επαναφοράς χαμηλής τάσης (LVR)
Περιλαμβάνει κυκλώματα διακοπής χαμηλής τάσης (LVI)
• 112-pin LQFP ή 80-pin QFP πακέτο
∆ έως 90 γραμμές I/O με δυνατότητα εισόδου και κίνησης 5V (πακέτο 112 πινών)
- έως και δύο ειδικές γραμμές εισόδου μόνο 5V (IRQ και XIRQ)
16 εισόδους μετατροπέα A/D 3.3V/5V
• Ανάπτυξη.
Μονάδα αποδιορθώσεως υποβάθρου μίας καλωδίου
∆ σημεία διακοπής υλικού στο τσιπ
Επεκτεινόμενα χαρακτηριστικά αποδιορθώσεων
