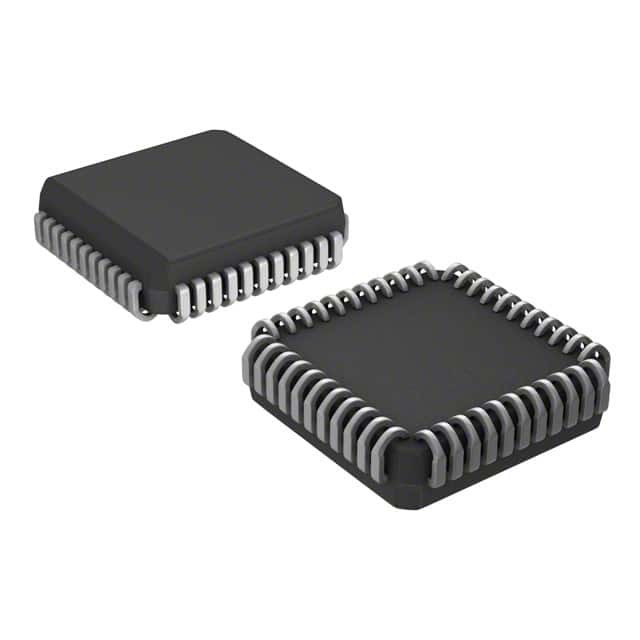

DS89C430-QNL+ IC MCU 8BIT 16KB FLASH 44PLCC Analog Devices Inc./Maxim Integrated

Γενική περιγραφή

Οι DS89C430, DS89C440 και DS89C450 προσφέρουν τις υψηλότερες επιδόσεις που είναι διαθέσιμες σε συμβατούς με το 8051 μικροελεγκτές.Διαθέτουν νεοσχεδιασμένους πυρήνες επεξεργαστή που εκτελούν εντολές έως και 12 φορές ταχύτερα από το αρχικό 8051 στην ίδια ταχύτητα κρυστάλλουΟι τυπικές εφαρμογές θα έχουν βελτίωση της ταχύτητας έως και 10 φορές.οι μικροελεγκτές επιτυγχάνουν απόδοση 33 MIPS από μέγιστο ρυθμό ρολογιού 33MHz.

Ειδικά χαρακτηριστικά

■ Αρχιτεκτονική 8051 υψηλής ταχύτητας
Ένα κύκλο ανά ρολόι ανά μηχανή
Δράση συνεχούς ρεύματος σε 33MHz
Διδασκαλία ενός κύκλου σε 30ns
Προαιρετικό μεταβλητό μήκος MOVX για πρόσβαση
Γρήγορα/Αργά περιφερειακά
Δύο δείκτες δεδομένων με αυτόματη
Αύξηση/Αύξηση και διακόπτηση επιλογής
Υποστηρίζει τέσσερις τρόπους πρόσβασης στη μνήμη σε σελίδες
■ Μνήμη στο τσιπ
16kB/32kB/64kB Φλας μνήμη
Προγραμματισμό εντός εφαρμογής
Προγραμματιζόμενο στο σύστημα μέσω σειριακής θύρας
1kB SRAM για MOVX
■ 80C52 συμβατό
8051 Πιν και σύνολο οδηγιών συμβατές
Τέσσερις αμφίδρομες, 8-bit θύρες I/O
Τρεις 16-bit μετρητές χρονομέτρου
256 bytes Scratchpad μνήμη RAM
■ Τρόπος διαχείρισης ενέργειας
Προγραμματιζόμενος διαχωριστής ρολογιού
Αυτόματη έξοδος υλικού και λογισμικού
■ Ειδικότητα ROMSIZE
Επιλέγει μέγεθος εσωτερικής μνήμης προγράμματος από
0 έως 64kB
Επιτρέπει πρόσβαση σε ολόκληρο το χάρτη εξωτερικής μνήμης
Δυναμικά ρυθμιζόμενο από λογισμικό
■ Περιφερειακά χαρακτηριστικά
Δύο Full-Duplex σειριακές θύρες
Προγραμματιζόμενος χρονοδιακόπτης φύλαξης
13 Διακοπές πηγών (έξι εξωτερικές)
Πέντε Επίπεδα Διακοπής Προτεραιότητας
Επαναφορά μετά από διακοπή ρεύματος
Ηλεκτρική διακοπή
Μείωση των ηλεκτρομαγνητικών παρεμβολών (EMI)

Εφαρμογές

Καταγραφή δεδομένων
Λευκά προϊόντα
Έλεγχος κινητήρα
Διαβάτης/σκοπευτής μαγνητοσειράς
Τηλέφωνα
ΚΑΠ
Αγορά
Εξοπλισμός παιχνιδιών
Έλεγχος και διαχείριση ενέργειας των κτιρίων
Προγραμματιζόμενοι ελεγκτές λογικής
Αδιάλειπτες πηγές ρεύματος
Ασφάλεια κτιρίων και έλεγχος πρόσβασης σε πόρτες
Συσκευές κειμένου αυτοκινήτων
Καταναλωτικά Ηλεκτρονικά
Βιομηχανικός έλεγχος και αυτοματισμός
