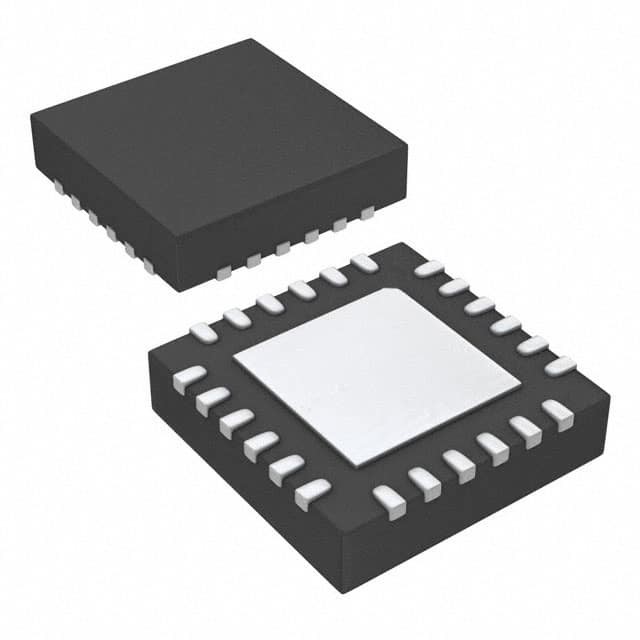

C8051F931-G-GMR IC MCU 8BIT 64KB FLASH 24QFN Silicon Labs

Επισκόπηση συστήματος

Οι συσκευές C8051F93x-C8051F92x είναι πλήρως ενσωματωμένες MCU συστήματος σε τσιπ μικτού σήματος.1 για την επιλογή των ειδικών χαρακτηριστικών του προϊόντος και τους αριθμούς παραγγελίας των εξαρτημάτων.

• Λειτουργία με μία ή δύο μπαταρίες με μετατροπέα ενσωματωμένο στο τσιπ.
• Κέντρο μικροελεγκτή υψηλής ταχύτητας συμβατό με το 8051 (έως 25 MIPS)
• Ενδοσυστημική, πλήρης ταχύτητας, μη ενοχλητική διεπαφή εντοπισμού (στο τσιπ)
• Αληθινός 10-bit 300 ksps 23-κανάλι μονό-τελος ADC με αναλογικό πολλαπλασιαστή
• 6-bit προγραμματιζόμενη σύγχρονη αναφορά
• Εσωτερικός ταλαντωτής 24,5 MHz προγραμματισμού ακριβείας με τεχνολογία ευρείας συχνότητας.
• 64 ή 32 kB μνήμης Flash στο τσιπ
• 4352 bytes RAM στο τσιπ
• SMBus/I2C, Enhanced UART και δύο Enhanced SPI σειριακές διεπαφές που εφαρμόζονται στο υλικό
• Τέσσερις γενικά χρήσιμοι χρονοδιακόπτες 16 bit
• Προγραμματιζόμενη συστοιχία μετρητών/χρονοδιακόπων (PCA) με έξι μονάδες συλλογής/συγκρίσεως και
Λειτουργία Watchdog Timer
• Επαναφορά ενεργείας στο τσιπ, οθόνη VDD και αισθητήρας θερμοκρασίας
• Δύο συγκριτές τάσης στο τσιπ με 23 εισόδους αισθητήρα αφής.
• 24 ή 16 θύρες I/O (με ανοχή 5 V)

Η τάση τροφοδοσίας 0,9 έως 3,6 V

- Η λειτουργία με ένα κύτταρο υποστηρίζει λειτουργία 0,9 έως 1,8 V
- Δυοκύτταρα λειτουργία υποστηρίζει λειτουργία 1.8 έως 3.6 V
- Ενσωματωμένος μετατροπέας dc-dc με έξοδο 1,8 έως 3,3 V για χρήση σε λειτουργία ενός κυψελού
- Ενσωματωμένος ρυθμιστής LDO επιτρέπει μια υψηλή αναλογική τάση τροφοδοσίας και χαμηλή ψηφιακή τάση πυρήνα
- 2 ενσωματωμένοι ανιχνευτές εφοδιασμού (ανιχνευτές διακοπής)

10-bit αναλογικός σε ψηφιακός μετατροπέας

- ±1 LSB INL, δεν λείπουν κωδικοί
- Προγραμματισμένη απόδοση έως 300 kps
- Μέχρι 23 εξωτερικές εισροές
- Αναφορά τάσης στο τσιπ
- Το On-Chip PGA επιτρέπει τη μέτρηση τάσεων έως και διπλάσια της τάσης αναφοράς
- 16-bit Συσσωρευτής Αυτο-Μέσης με λειτουργία Burst
παρέχει αυξημένη ανάλυση ADC
- Η γεννήτρια διακοπών που εξαρτάται από τα δεδομένα
#ΝΟΜΟ;

Δύο Συγκρίνοντες

- Προγραμματισμένη υστερέση και χρόνος απόκρισης
- Διαμορφώσιμη ως πηγή αφύπνισης ή επαναφοράς
- Μέχρι 23 χωρητικές εισροές αισθητήρα αφής

6-bit προγραμματιζόμενο ρεύμα αναφοράς

- Μέχρι ± 500 μA. Μπορεί να χρησιμοποιηθεί ως παραμερισμός ή για
που παράγει ειδική τάση αναφοράς

Επεξεργασία ελαττωμάτων στο τσιπ

- Το κύκλωμα αναζήτησης διευκολύνει την πλήρη ταχύτητα.
μη ενοχλητική διορθωτική επεξεργασία εντός συστήματος (δεν απαιτείται προσομοιωτής)
- Παρέχει σημεία διακοπής, μεμονωμένο βήμα
- Ελέγξτε / τροποποιήστε μνήμες και μητρώα
#ΝΟΜΟ;

Ηλεκτρονικός πυρήνας υψηλής ταχύτητας 8051 μC

- Πυρογραμμική αρχιτεκτονική εντολών: εκτελεί το 70%
οδηγίες σε 1 ή 2 ρολόγια συστήματος
- Μέχρι 25 MIPS με ρολόι 25 MHz
#ΝΟΜΟ;

Μνήμη

- 4352 bytes εσωτερική μνήμη δεδομένων RAM (256 + 4096)
- 64 kB (F93x) ή 32 kB (F92x) Flash; Προγραμματιζόμενο στο σύστημα
σε τομείς 1024-βαϊτ
διατηρείται στις συσκευές 64 kB

Ψηφιακά περιφερειακά

- 24 ή 16 θύρες I/O· όλες οι θύρες 5 V με υψηλό νεροχύτη
ισχύς ρεύματος και προγραμματιζόμενη ισχύς κίνησης - Εργαλεία
SMBusTM (I2CTM Compatible), 2 x SPITM και UART
Συγχρόνως διαθέσιμες σειριακές θύρες
- Τέσσερις γενικοί 16-bit μετρητές/χρονοδιακόπτες
- Προγραμματιζόμενη σειρά μετρητών/χρονοδιακόπτη 16 bit με έξι
Μονάδες συλλογής/συγκρίσεως και χρονόμετρος παρακολούθησης
- Εργαλεία SmaRTClock λειτουργεί μέχρι 0,9 V και
απαιτεί λιγότερο από 0,5 μA τροφοδοτικού ρεύματος

Πηγές ρολογιού

- Εσωτερικοί ταλαντωτές: 24,5 MHz, 2% ακρίβεια
υποστηρίζει λειτουργία UART· 20 MHz χαμηλής ισχύος
Ο ταλαντωτής απαιτεί πολύ μικρό ρεύμα παρακμής
- Εξωτερικός ταλαντωτής: Κρυστάλλινο, RC, C, ή CMOS Clock
- Ωσσιλατήρας SmaRTClock: 32 kHz Κρυστάλλινος ή εσωτερικός
λειτουργία αυτοοσκιλισμού
- Μπορεί να αλλάζει ανάμεσα στις πηγές ρολογιού εν κινήσει, χρήσιμο
στην εφαρμογή διαφόρων τρόπων εξοικονόμησης ενέργειας

Συσκευές

- 32 πιν QFN (5 x 5 mm)
- 24 πιν QFN (4 x 4 mm)
- 32 κόμβων LQFP (7 x 7 mm, εύκολο να συγκολληθεί με το χέρι)

Περιοχή θερμοκρασίας: ¥40 έως +85 °C
