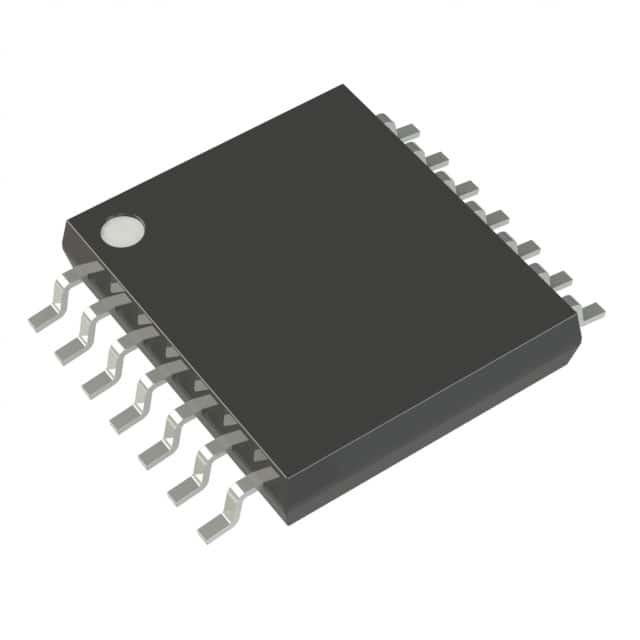

ΠΙΚ16Φ1503Τ-I/ST IC MCU 8BIT 3.5KB FLASH 14TSSOP Τεχνολογία μικροτσίπ

Συμπληρωματική λειτουργία:

• C Compiler Optimized Αρχιτεκτονική
• Μόνο 49 οδηγίες
• Ταχύτητα λειτουργίας:
- Συνεχή ρεύμα ∙ 20 MHz ρολογιακή είσοδος
- ΔΕΣ ̇ 200 ns κύκλος εντολών
• Ικανότητα διακοπής με αυτόματη αποθήκευση περιεχομένου
• 16-επίπεδο Deep Hardware Stack με προαιρετική επαναφορά της υπερχείλισης/υπορροής
• Άμεσες, έμμεσες και σχετικές λειτουργίες διευθύνσεων:
- Δύο πλήρεις μητρώες επιλογής αρχείων 16 bit (FSR)
#ΝΟΜΟ;

Ελαστική δομή ταλαντωτή:

• 16 MHz Εσωτερικός Οσιλατήρας:
- Καθορισμός εργοστασίου ± 1%, τυπικό
- Διάλεκτο συχνοτήτων που επιλέγεται από λογισμικό από 16 MHz έως 31 kHz
• 31 kHz εσωτερικός ταλαντωτής χαμηλής ισχύος
• Τρεις εξωτερικές λειτουργίες ρολογιού έως 20 MHz

Ειδικά χαρακτηριστικά του μικροελεγκτή:

• Πεδίο τάσης λειτουργίας:
- 1.8V έως 3.6V (PIC16LF1503)
- 2,3V έως 5,5V (PIC16F1503)
• Αυτοπρογραμματισμός υπό έλεγχο λογισμικού
• Επαναφορά ενεργοποίησης (POR)
• Χρονοδιακόπτης ενεργοποίησης (PWRT)
• Προγραμματιζόμενη επαναφορά χαμηλής ισχύος (LPBOR)
• Εκτεταμένος χρονοδιακόπτης φύλαξης (WDT):
- Προγραμματιζόμενη περίοδος από 1 ms έως 256 s
• Προγραμματισμένη προστασία κώδικα
• Σειριακός προγραμματισμός στο κύκλωμα (ICSP) μέσω δύο πινών
• Βελτιωμένο προγραμματισμό χαμηλής τάσης (LVP)
• Επεξεργασία ελαττωμάτων σε κυκλώματα (ICD) μέσω δύο πινών
• Κατάσταση ύπνου εξοικονόμησης ενέργειας:
- Κατάσταση ύπνου χαμηλής κατανάλωσης
- Μικροδύναμη BOR (LPBOR)
• Ενσωματωμένος δείκτης θερμοκρασίας
• 128 Bytes High-Endurance Flash
- 100.000 γράψτε Flash αντοχή (ελάχιστο)

Μνήμη:

• 2 Kwords Γραμμική επεξεργασία μνήμης προγράμματος
• 128 bytes Γραμμική μνήμη δεδομένων διευθύνσεων
• Υψηλής αντοχής μνήμη δεδομένων flash (HEF)
- 128 bytes αν η αποθήκευση δεδομένων είναι μη πτητική
- 100 χιλιάδες κύκλοι διαγραφής/γράψεως

Ειδικότητες eXtreme Low Power (XLP) (PIC16LF1503):

• ρεύμα ύπνου:
- 20 nA @ 1,8V, τυπικό
• Ώρας Ώρα Παρακολούθησης
- 260 nA @ 1,8V, τυπικό
• ρεύμα λειτουργίας:
- 30 μA/MHz @ 1,8V, τυπικό
(Συνεχίζεται...)
