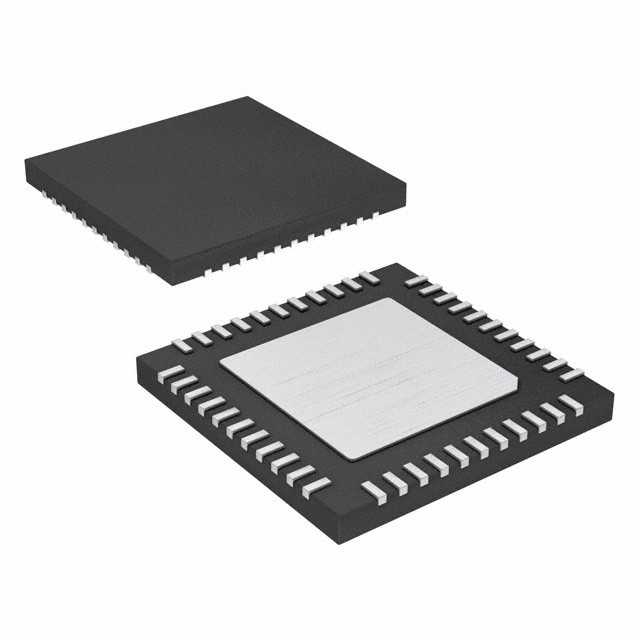

ATXMEGA16A4U-MHR IC MCU 8/16BIT 16KB FLASH 44VQFN Τεχνολογία μικροτσίπ

Σύνοψη

Ο Atmel AVR XMEGA είναι μια οικογένεια μικροελεγκτών 8/16-bit χαμηλής ισχύος, υψηλής απόδοσης και περιφερειακών πλούσιων που βασίζονται στην βελτιωμένη αρχιτεκτονική RISC του AVR.Εκτελώντας εντολές σε έναν μόνο κύκλο ρολογιού, οι συσκευές AVR XMEGA επιτυγχάνουν απόδοση CPU που πλησιάζει το ένα εκατομμύριο οδηγίες ανά δευτερόλεπτο (MIPS) ανά megahertz, επιτρέποντας στον σχεδιαστή συστήματος να βελτιστοποιήσει την κατανάλωση ενέργειας έναντι της ταχύτητας επεξεργασίας.

Χαρακτηριστικά

• Υψηλής απόδοσης, χαμηλής κατανάλωσης Atmel® AVR® XMEGA® 8/16-bit μικροελεγκτής
• Μη πτητικές μνήμες προγραμμάτων και δεδομένων
• 16K - 128KB αυτοπρογραμματιζόμενου φλας στο σύστημα
• 4K - 8KB τμήμα εκκίνησης
• 1K - 2KB EEPROM
• 2K - 8KB εσωτερική SRAM
• Περιφερειακά χαρακτηριστικά
• Διοικητής DMA τεσσάρων καναλιών
• Σύστημα οκτώ-καναλιών εκδηλώσεων
• Πέντε χρονοδιακόπτες/μετρητές 16 bit
• Τρεις χρονόμετροι/μετρητές με 4 κανάλια σύγκρισης ή λήψης εισόδου
• Δύο χρονοδιακόπτες/μετρητές με δύο κανάλια σύγκρισης εξόδου ή εισόδου
• Επέκτασης υψηλής ανάλυσης σε όλα τα χρονόμετρα/μετρητές
• Προηγμένη επέκταση μορφής κύματος (AWeX) σε ένα χρονόμετρο/μετρητή
• Μία διεπαφή συσκευής USB
• Συμμόρφωση με συσκευές USB 2.0 πλήρους ταχύτητας (12Mbps) και χαμηλής ταχύτητας (1,5Mbps)
• 32 τελικά σημεία με πλήρη ευελιξία στη διαμόρφωση
• Πέντε USART με υποστήριξη IrDA για ένα USART
• Δύο διεπαφές δύο καλωδίων με διπλή αντιστοιχία διευθύνσεων (συμβατό με I2C και SMBus)
• Δύο σειριακές περιφερειακές διεπαφές (SPI)
• Κρυπτομηχανή AES και DES
• γεννήτρια CRC-16 (CRC-CCITT) και CRC-32 (IEEE® 802.3)
• 16-bit μετρητής πραγματικού χρόνου (RTC) με ξεχωριστό ταλαντωτή
• Ένα δώδεκα-κανάλι, 12bit, 2msps Αναλογικό σε ψηφιακό μετατροπέα
• Ένα διενεργό μετατροπέα ψηφιακού σε αναλογικό, 12bit, 1msps
• Δύο αναλογικοί συγκριτές με λειτουργία παράθυρου σύγκρισης και πηγές ρεύματος
• Εξωτερικές διακοπές σε όλες τις γενικές πινές I/O
• Προγραμματιζόμενος χρονοδιακόπτης με ξεχωριστό οσιλατήρα υπερ-χαμηλής ισχύος
• Υποστήριξη βιβλιοθήκης QTouch®
• Κουμπάνια αφής χωρητικότητας, συρρέοντες και τροχούς
• Ειδικά χαρακτηριστικά του μικροελεγκτή
• Επαναφορά ενεργοποίησης και προγραμματισμένη ανίχνευση καφέ
• Εσωτερικές και εξωτερικές επιλογές ρολογιού με PLL και prescaler
• Προγραμματιζόμενος ελεγκτής διακοπής πολλών επιπέδων
• Πέντε τρόποι ύπνου
• Διασύνδεση προγραμματισμού και εντοπισμού προβλημάτων
• PDI (διασύνδεση προγράμματος και αποδιορθώσεως)
• Ε/Ε και συσκευασίες
• 34 προγραμματιζόμενες πινές I/O
• 44 - μόλυβδο TQFP
• 44 - πλατφόρμα VQFN/QFN
• 49 - μπάλα VFBGA
• Δραστηριακή τάση
• 1,6 ∙ 3,6V
• Συχνότητα λειτουργίας
• 0 ∙ 12MHz από 1.6V
• 0 ¢ 32MHz από 2,7V
