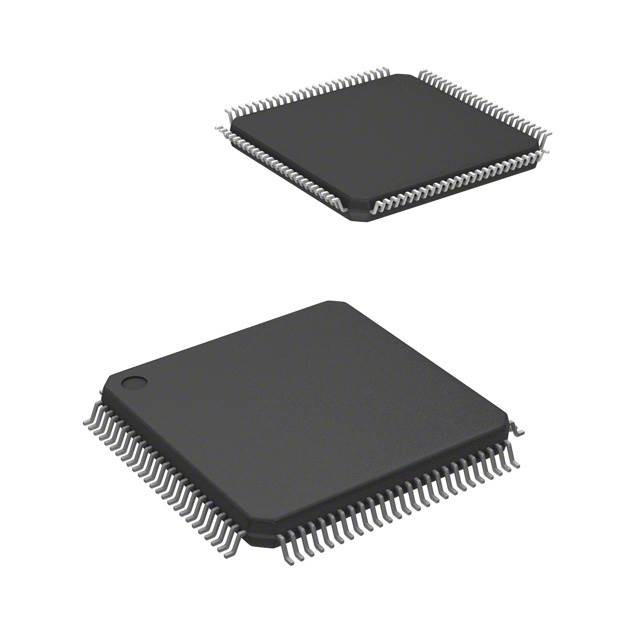

ATSAM3S8CA-AU IC MCU 32BIT 512KB FLASH 100LQFP Τεχνολογία μικροτσίπ

Περιγραφή SAM3S

Η σειρά Atmels SAM3S είναι μέλος μιας οικογένειας μικροελεγκτών Flash που βασίζεται στον υψηλής απόδοσης επεξεργαστή ARM Cortex-M3 RISC 32 bit.Λειτουργεί με μέγιστη ταχύτητα 64 MHz και διαθέτει έως 256 Kbyte Flash και έως 48 Kbyte SRAMΤο σύνολο περιφερειακών συσκευών περιλαμβάνει μια θύρα συσκευής USB πλήρους ταχύτητας με ενσωματωμένο πομπό, ένα MCI υψηλής ταχύτητας για SDIO/SD/MMC,μια εξωτερική διεπαφή λεωφορείου με ελεγκτή στατικής μνήμης που παρέχει σύνδεση με SRAM, PSRAM, NOR Flash, LCD Module και NAND Flash, 2x USARTs, 2x UARTs, 2x TWIs, 3x SPI, I2S, καθώς και 1 PWM timer, 6x γενικής χρήσης 16-bit timers, RTC, ADC,ένα DAC 12 bit και έναν αναλογικό συγκριτήρα.

Χαρακτηριστικά

• Κεντρικό
Το ARM® Cortex®-M3 αναθεώρηση 2.0 λειτουργεί έως 64 MHz
Μονάδα Προστασίας Μνήμης (MPU)
Οδηγίες για τον αντίχειρα®-2
• Πιν-πιν συμβατό με παλαιότερα προϊόντα AT91SAM7S (εκδόσεις 48 και 64 πιν)
• Αναμνήσεις
Από 64 έως 256 Kbytes ενσωματωμένο Flash, ευρεία πρόσβαση 128 bit, επιταχυντής μνήμης, μονό επίπεδο
Από 16 έως 48 Kbyte ενσωματωμένη SRAM
16 Kbytes ROM με ενσωματωμένες ρουτίνες bootloader (UART, USB) και IAP
∙ 8-bit Static Memory Controller (SMC): υποστήριξη SRAM, PSRAM, NOR και NAND Flash
Μονάδα Προστασίας Μνήμης (MPU)
• Σύστημα
∆ Ενσωματωμένος ρυθμιστής τάσης για λειτουργία με μονάδα τροφοδοσίας
∆ημοσίευση και διαβίβαση δεδομένων
Οσκιλητές αντηχίας από χαλαζία ή κεραμικό: 3 έως 20 MHz κύρια ισχύς με ανίχνευση βλάβης και προαιρετική χαμηλή ισχύς 32,768 kHz για RTC ή ρολόι συσκευής
️ Εσωτερικός οσιλατήρας RC υψηλής ακρίβειας 8/12 MHz με προεπιλεγμένη συχνότητα 4 MHz για την εκκίνηση συσκευής.
Ο εσωτερικός ταλαντωτής RC ως μόνιμο ρολόι συσκευής χαμηλής ισχύος
Δύο PLL έως 130 MHz για ρολόι συσκευής και για USB
∆ημοσκόπος θερμοκρασίας
∆ έως 22 περιφερειακά κανάλια DMA (PDC)
• Τρόποι χαμηλής ισχύος
Διάταξη 2
∆ RTC υπερ-χαμηλής ισχύος
• Περιφερειακά
Η συσκευή USB 2.0: 12 Mbps, 2668 byte FIFO, έως και 8 αμφίδρομα τελικά σημεία.
- Μέχρι 2 USARTs με ISO7816, IrDA®, RS-485, SPI, Manchester και Modem Mode
Δύο UART 2 καλωδίων
Μέχρι 2 διεπαφές δύο καλωδίων (συμβατό με I2C), 1 SPI, 1 σειριακός συγχρονισμένος ελεγκτής (I2S), 1 διεπαφή κάρτας πολυμέσων υψηλής ταχύτητας (SDIO/SD Card/MMC)
- Μέχρι 6 Τρι-Κανάλι 16bit Timer/Counter με καταγραφή, μορφή κύματος, σύγκριση και PWM λειτουργία.
4 κανάλια 16 bit PWM με συμπληρωματική έξοδο, είσοδο σφάλματος, 12 bit Dead Time Generator Counter για έλεγχο κινητήρα
32bit Real-time Timer και RTC με χαρακτηριστικά ημερολογίου και συναγερμού
∆ έως 15 καναλιών, 1Msps ADC με διαφορική λειτουργία εισόδου και προγραμματιζόμενο στάδιο κέρδους
Ένα DAC 2 καναλιών 12bit 1Msps
Ένα αναλογικό συγκριτήρα με ευέλικτη επιλογή εισόδου, λειτουργία παράθυρου, επιλέξιμη υστερέση εισόδου
Η μονάδα υπολογισμού ελέγχου κυκλικής ελαττωματικότητας (CRCCU) 32 bit
• Εισαγωγή/Εξόδου
- Μέχρι 79 γραμμές I/O με δυνατότητα εξωτερικής διακοπής (ευαισθησία άκρου ή επιπέδου), αποσύνδεση, φιλτράρισμα λάθων και τερματισμός της σειράς αντίστασης
Τρεις παράλληλοι ελεγκτές εισόδου/εξόδου 32 bit, περιφερειακή λειτουργία παράλληλης λήψης με υποστήριξη DMA
• Πακέτα
️ 100 μολύβδου LQFP, 14 x 14 mm, πλάτος 0,5 mm / 100 μπάλες LFBGA, 9 x 9 mm, πλάτος 0,8 mm
️ 64 μολύβδιες LQFP, 12 x 12 mm, πλάτος 0,5 mm / 64-pad QFN 9x9 mm, πλάτος 0,45 mm
️ 48-προβολέας LQFP, 9 x 9 mm, πλάτος 0,5 mm / 48-pad QFN 7x7 mm, πλάτος 0,45 mm
