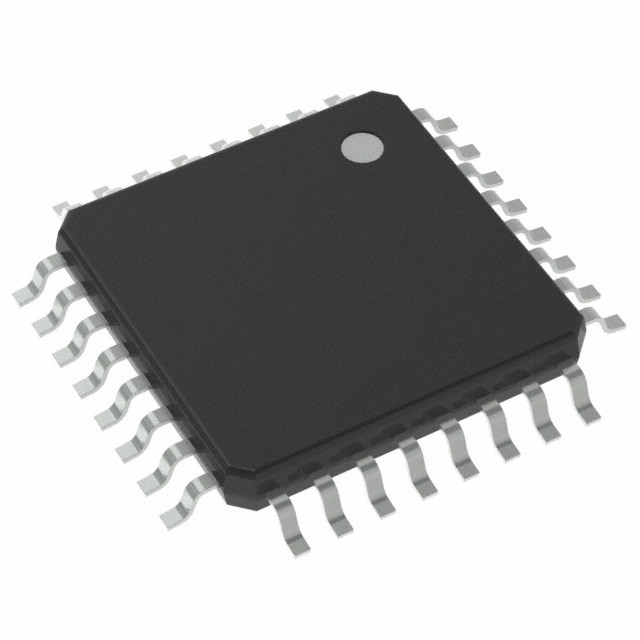

ATTINY48-AUR IC MCU 8BIT 4KB FLASH 32TQFP Τεχνολογία μικροτσίπ

Σύνοψη

Το ATtiny48/88 είναι ένας μικροελεγκτής CMOS 8 bit χαμηλής ισχύος βασισμένος στην βελτιωμένη αρχιτεκτονική RISC AVR.Το ATtiny48/88 επιτυγχάνει ρυθμούς παροχής που πλησιάζουν το 1 MIPS ανά MHz, επιτρέποντας στον σχεδιαστή του συστήματος να βελτιστοποιήσει την κατανάλωση ενέργειας έναντι της ταχύτητας επεξεργασίας.

Χαρακτηριστικά

• Υψηλής απόδοσης, χαμηλής ισχύος AVR® 8-bit μικροελεγκτής
• Προηγμένη αρχιτεκτονική RISC
123 Ενίσχυρες οδηγίες Περισσότερη εκτέλεση ενός κύκλου ρολογιού
32 x 8 Γενικά εργαζόμενα μητρώα
∆ΕΛΕΙΣ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ
• Τμήματα μνήμης υψηλής αντοχής
4K/8K bytes αυτοπρογραμματιζόμενης μνήμης flash
️ 64/64 bytes EEPROM
256/512 Bytes Εσωτερική SRAM
Διάρκεια λειτουργίας:
Διατήρηση δεδομένων: 20 έτη σε θερμοκρασία 85°C / 100 έτη σε θερμοκρασία 25°C
Προγραμματισμός κλειδαριού για την ασφάλεια λογισμικού
• Περιφερειακά χαρακτηριστικά
Ένα 8bit χρονοδιακόπτης/μετρητής με ξεχωριστό prescaler και συνδυασμό λειτουργίας
Ένα 16-bit Timer/Counter με Prescaler, και Συγκρίνετε και Καταγράψτε Τρόπους
️ 6 ή 8 καναλιών 10bit ADC
∆ Εναλλακτικό διασύνδεσμο
️ Προσανατολισμένη σε byte 2-σύρμα σειράς διεπαφής (Philips I2C συμβατό)
Προγραμματιζόμενος χρονόμετρος με ξεχωριστό ταλαντωτή στο τσιπ
∆ Ανάλογος συγκριτής στο τσιπ
∙ Διακοπή και αφύπνιση για αλλαγή καρφίτσας
• Ειδικά χαρακτηριστικά του μικροελεγκτή
Δοκιμαστικό σύστημα debugWIRE
ΠΡΟΓΡΑΜΜΜΑΤΙΚΟΣ μέσα στο σύστημα μέσω SPI Port
️ Επαναφορά ενεργοποίησης και προγραμματισμένη ανίχνευση καφέ
∆ Εσωτερικός βαθμολογημένος ταλαντωτής
Εξωτερικές και εσωτερικές πηγές διακοπής
Τρεις τρόποι ύπνου: αδρανής λειτουργία, μείωση θορύβου ADC και απενεργοποίηση
∆ημοσκόπος θερμοκρασίας στο τσιπ
• Εισαγωγές/Εξόδους και Συσκευές
24 προγραμματιζόμενες γραμμές I/O:
• 28-pin PDIP
• 28-pad QFN/MLF
28 προγραμματιζόμενες γραμμές I/O:
• 32 μοχλούς TQFP
• 32-pad QFN/MLF
• 32 μπάλες UFBGA
• Δραστηριακή τάση:
∙ 1,8 ∙ 5,5V
• Περιοχή θερμοκρασίας:
-40°C έως +85°C
• Βαθμός ταχύτητας:
Διάταξη 1
Διάταξη 2
Διάταξη 2
• Μικρή κατανάλωση ενέργειας
Διάταξη: 1 MHz, 1.8V: 240 μA
Διάταξη "Διακοπή ρεύματος": 0,1 μA σε 1.8V
