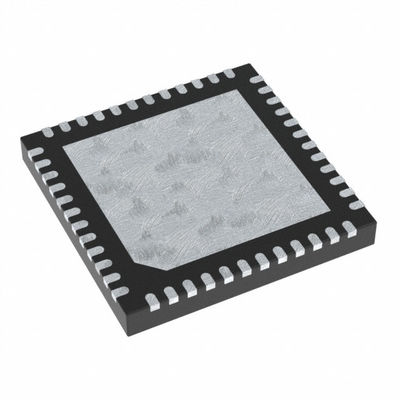

ATSAMD21G18A-MUT IC MCU 32BIT 256KB FLASH 48QFN Τεχνολογία μικροτσίπ

Περιγραφή

Ο SAM D21/DA1 είναι μια σειρά μικροελεγκτών χαμηλής ισχύος που χρησιμοποιούν τον επεξεργαστή Arm® Cortex®-M0+ 32-bit και κυμαίνονται από 32-pin έως 64-pin με έως και 256 KB Flash και 32 KB SRAM.Το SAM D21/DA1 λειτουργεί σε μέγιστη συχνότητα 48 MHz και φτάνει τις 2Είναι σχεδιασμένα για απλή και διαισθητική μετανάστευση με πανομοιότυπες περιφερειακές μονάδες, ενέχυρο συμβατό κώδικα, πανομοιότυπο γραμμικό χάρτη διευθύνσεων,και να συνδέουν συμβατές διαδρομές μετανάστευσης μεταξύ όλων των συσκευών της σειράς προϊόντωνΌλες οι συσκευές περιλαμβάνουν ευφυείς και ευέλικτες περιφερειακές συσκευές, σύστημα εκδηλώσεων για διαπεριφερειακή σηματοδότηση και υποστήριξη για χωρητικά κουμπιά αφής, Slider και διασύνδεση χρήστη τροχού.

Χαρακτηριστικά

• Επεξεργαστής
Αμμο®
Cortex®
- M0+ CPU που λειτουργεί έως 48 MHz
• Πολλαπλασιαστής υλικού ενός κύκλου
• Μικροαπόσπασμα μαστού (MTB)
• Αναμνήσεις
4/2/1/0.5 KB Διαβάστε ενώ γράφετε (RWWEE) Flash τμήμα (δεν είναι διαθέσιμο σε συσκευές 256 KB)
256/128/64/32/16 KB αυτοπρογραμματιζόμενο Flash στο σύστημα
32/16/8/4 KB μνήμη SRAM
• Σύστημα
∆εν πρέπει να χρησιμοποιείται η μέθοδος της ανίχνευσης του κινδύνου.
∆ιαλογιστές με εσωτερικό και εξωτερικό ρολόι με ψηφιακό βρόχο κλειδωμένο με συχνότητα 48 MHz (DFLL48M) και με ψηφιακό βρόχο κλειδωμένο με φάση με συχνότητα 48 MHz έως 96 MHz (FDPLL96M)
∆ Εξωτερικός ελεγκτής διακοπής (EIC)
16 εξωτερικές διακοπές
∆ιακοπή χωρίς μασκαρίστρα (NMI)
Δύο-πιν Serial Wire Debug (SWD) προγραμματισμός, δοκιμή και διεπαφή εντοπισμού λάθους
• Μικρή ισχύς
Διάφορες λειτουργίες
Περαιτέρω οδοντιατρικές συσκευές
• Περιφερειακά
Διοικητής άμεσης πρόσβασης μνήμης (DMAC) 12 καναλιών
12 κανάλια σύστημα εκδηλώσεων
∆ Μέχρι πέντε χρονοδιακόπτες/μετρητές 16 bit (TC), ρυθμιζόμενοι ως:
• Ένα 16-bit TC με δύο κανάλια σύγκρισης/αποθήκευσης
• Ένα 8-bit TC με δύο κανάλια σύγκρισης/αποθήκευσης
• Ένα TC 32 bit με δύο κανάλια σύγκρισης/αποθήκευσης, χρησιμοποιώντας δύο TC
- Μέχρι τέσσερις 24bit Timer/Counters for Control (TCC), με εκτεταμένες λειτουργίες:
• Μέχρι τέσσερα κανάλια σύγκρισης με προαιρετική συμπληρωματική έξοδο
• Παραγωγή συγχρονισμένου τύπου διαμόρφωσης πλάτους παλμού (PWM) σε όλες τις πινές θύρας
• Αποφασιστική προστασία από σφάλματα, ταχεία αποσύνθεση και ρυθμιζόμενος χρόνος απενεργοποίησης μεταξύ συμπληρωματικών εξόδων
• Dithering που αυξάνει την ανάλυση έως και 5 bit και μειώνει το σφάλμα κβαντοποίησης
Δίαυλοι PWM που χρησιμοποιούν περιφερειακά TC και TCC:
• Μέχρι οκτώ κανάλια PWM σε κάθε 24-bit TCC
• Μέχρι δύο κανάλια PWM σε κάθε 16-bit TCC
• Μέχρι δύο κανάλια PWM σε κάθε 16-bit TC
Ο υπολογιστής πραγματικού χρόνου (RTC) 32 bit με λειτουργία ρολογιού/ημερολογίου
Ο χρόνος που χρησιμοποιείται για την παρακολούθηση των σκύλων (WDT)
Η γεννήτρια CRC-32
Ένα πλήρη ταχύτητα (12 Mbps) Universal Serial Bus (USB) 2.0 διεπαφή
• Ενσωματωμένη λειτουργία υποδοχής και συσκευής
• Οκτώ σημεία καταλήξεως
- έως έξι διασύνδεσεις σειριακής επικοινωνίας (SERCOM), η καθεμία από τις οποίες μπορεί να ρυθμιστεί για να λειτουργεί είτε ως:
• USART με full-duplex και single-wire half-duplex διαμόρφωση
• I2C έως 3,4 MHz
• SPI
• πελάτης LIN
∆ιασύνδεση Inter-IC Sound (I2S) δύο καναλιών
Ένα μετατροπέα αναλογικού σε ψηφιακό (ADC) 12 bit, 350 kps με έως 20 κανάλια
• Διαφορετική και μονοτελής εισροή
• 1/2x έως 16x προγραμματιζόμενο στάδιο αύξησης
• Αυτόματη αντιστάθμιση σφαλμάτων αντιστάθμισης και κέρδους
• Υπερ-απομίμηση και αποδεκατισμός στο υλικό για υποστήριξη ανάλυσης 13, 14, 15 ή 16 bit
∆ιακομιστής ψηφιακού-αναλογικού (DAC) 10 bit, 350 kps
- Μέχρι τέσσερις αναλογικοί συγκριτές (AC) με τη λειτουργία παράθυρο σύγκρισης
Περαιτερινός χειριστήρας αφής (PTC)
• Μέχρι 256 καναλιών χωρητική επαφή και ανίχνευση εγγύτητας
• Εισαγωγή/Εξόδου
∆ Μέχρι 52 προγραμματιζόμενες πινές I/O
• Ειδικότητα
∆ SAM D21 AEC-Q100 Βαθμός 1 (-40°C έως 125°C)
️ SAM DA1 AEC-Q100 Βαθμός 2 (-40C έως 105C)
• Συμφωνητικό με SAM D20
• Πακέτα
️ 64-pin TQFP, QFN, UFBGA
️ 48-πιν TQFP, QFN
️ WLCSP 45 κόμβων
️ 35 κόμβων WLCSP
️ 32 κόμπους TQFP, QFN
• Δραστηριακή τάση
∙ SAM D21: 1.62V ∙ 3.63V
ΔΕΑ: 2.7V - 3.63V
