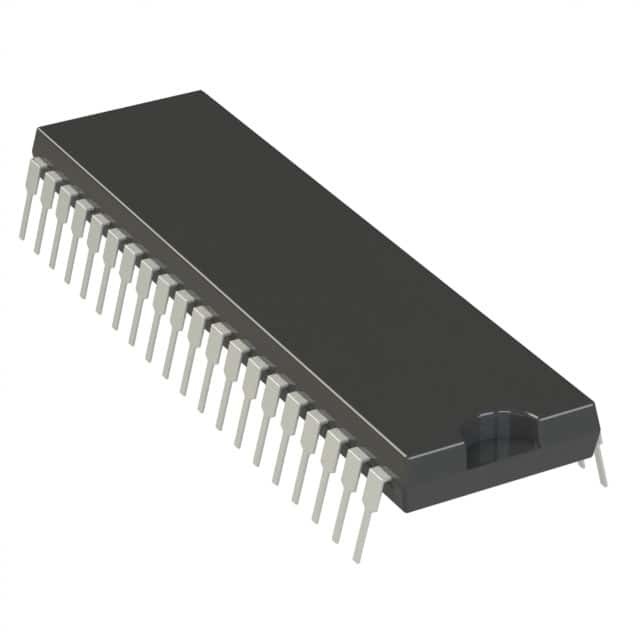

ATMEGA8515-16PU IC MCU 8BIT 8KB FLASH 40DIP Τεχνολογία μικροτσίπ

Σύνοψη

Ο ATmega8515 είναι ένας μικροελεγκτής CMOS 8-bit χαμηλής ισχύος βασισμένος στην βελτιωμένη αρχιτεκτονική RISC AVR.το ATmega8515 επιτυγχάνει ρυθμούς παροχής που πλησιάζουν το 1 MIPS ανά MHz, επιτρέποντας στον σχεδιαστή του συστήματος να βελτιστοποιήσει την κατανάλωση ενέργειας έναντι της ταχύτητας επεξεργασίας.

Χαρακτηριστικά

• Υψηλής απόδοσης, χαμηλής ισχύος AVR® 8-bit μικροελεγκτής
• Αρχιτεκτονική RISC
130 Ενίσχυρες οδηγίες εκτελέσεις με τον πιο απλό κύκλο ρολογιού
32 x 8 Γενικά εργαζόμενα μητρώα
∆ΕΛΕΙΣ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ
∆ημιουργία έως 16 MIPS σε 16 MHz
Ο πολλαπλασιαστής 2 κύκλων στο τσιπ
• Μη πτητικές μνήμες προγραμμάτων και δεδομένων
8K bytes αυτοπρογραμματισμού Flash στο σύστημα
Αντοχή: 10.000 κύκλοι εγγραφής/καθάρισης
️ Προαιρετικό τμήμα κώδικα εκκίνησης με ανεξάρτητα bits κλειδαριού
Προγραμματισμός στο σύστημα από το πρόγραμμα εκκίνησης στο τσιπ
Αληθινή λειτουργία ανάγνωσης και γραφής
512 bytes EEPROM
Αντοχή: 100.000 κύκλοι εγγραφής/καθάρισης
512 Bytes Εσωτερική SRAM
Μέχρι 64K bytes Προαιρετικός χώρος εξωτερικής μνήμης
Προγραμματισμός κλειδαριού για την ασφάλεια λογισμικού
• Περιφερειακά χαρακτηριστικά
Ένα 8bit χρονοδιακόπτης/μετρητής με ξεχωριστό prescaler και συνδυασμό λειτουργίας
Ένα 16bit χρονοδιακόπτης/μετρητής με ξεχωριστό prescaler, συγκριτική λειτουργία και λήψη
Τρόπος
Τρία κανάλια PWM
Προγραμματιζόμενη σειρά USART
∆ Εναλλακτικό διασύνδεσμο
Προγραμματιζόμενος χρονόμετρος με ξεχωριστό ταλαντωτή στο τσιπ
∆ Ανάλογος Συγκριτής στο τσιπ
• Ειδικά χαρακτηριστικά του μικροελεγκτή
∆ Επαναφορά ενεργοποίησης και προγραμματισμένη ανίχνευση αποσύνδεσης
∆ Εσωτερικός βαθμολογημένος ταλαντωτής RC
Εξωτερικές και εσωτερικές πηγές διακοπής
Τρεις τρόποι ύπνου: αδρανής λειτουργία, απενεργοποίηση και αναμονή
• Εισαγωγές/Εξόδους και Συσκευές
35 Προγραμματιζόμενες γραμμές I/O
️ 40-pin PDIP, 44-lead TQFP, 44-lead PLCC και 44-pad QFN/MLF
• Ενεργειακές τάσεις
∙ 2,7 - 5,5V για το ATmega8515L
¥ 4,5 - 5,5V για το ATmega8515
• Αξιολογίες ταχύτητας
0 - 8 MHz για το ATmega8515L
0 - 16 MHz για το ATmega8515
