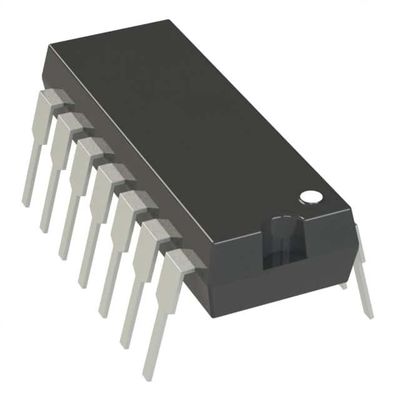

ΠΙΚ16Φ684-I/P IC MCU 8BIT 3.5KB FLASH 14DIP Τεχνολογία μικροτσίπ

Συμπληρωματική λειτουργία:

• Μόνο 35 οδηγίες για να μάθετε:
- Όλες οι οδηγίες ενός κύκλου εκτός των κλάδων
• Ταχύτητα λειτουργίας:
- ΔΣ ∙ 20 MHz ταλαντωτής/ιστροφόρος ρολογιού
- ΔΕΣ ̇ 200 ns κύκλος εντολών
• Ικανότητα διακοπής
• 8-επίπεδη βαθιά στοίβα υλικού
• Άμεσες, έμμεσες και σχετικές λειτουργίες διευθύνσεων

Ειδικά χαρακτηριστικά του μικροελεγκτή:

• Εσωτερικός ταλαντωτής ακριβείας:
- Καθορισμός εργοστασίου ± 1%, τυπικό
- Ηλεκτρονικά επιλέξιμη περιοχή συχνοτήτων από 8 MHz έως 125 kHz
- Προσαρμόσιμο λογισμικό
- Δύο ταχύτητες εκκίνησης
- Ανίχνευση αποτυχίας κρυστάλλων για κρίσιμες εφαρμογές
- Εναλλαγή κατάστασης ρολογιού κατά τη διάρκεια λειτουργίας για εξοικονόμηση ενέργειας
• Λογισμικό Επιλέξιμος εσωτερικός ταλαντωτής 31 kHz
• Κατάσταση ύπνου εξοικονόμησης ενέργειας
• Ευρύ φάσμα τάσης λειτουργίας (2.0V-5.5V)
• Βιομηχανικό και εκτεταμένο εύρος θερμοκρασίας
• Επαναφορά ενεργοποίησης (POR)
• Χρονοδιακόπτης ενεργοποίησης (PWRT) και χρονοδιακόπτης εκκίνησης ταλαντωτή (OST)
• Επαναφορά (BOR) με επιλογή ελέγχου λογισμικού
• Ενισχυμένος χρονοδιακόπτης χαμηλού ρεύματος (WDT) με ενσωματωμένο ταλαντωτή (διαλέξιμο λογισμικού ονομαστικών 268 δευτερολέπτων με πλήρη prescaler) με ενεργοποιημένο λογισμικό
• Πολυπλεξικό Master Clear με πινάκη ανάληψης/εισόδου
• Προγραμματισμένη προστασία κωδικού
• Κελίδα Flash/EEPROM υψηλής αντοχής:
- 100.000 γράψτε Flash αντοχή
- Ένα.000,000 αντοχή γραφής EEPROM
- Διατήρηση Flash/Data EEPROM: > 40 έτη

Χαμηλή ισχύς:

• ρεύμα αναμονής:
- 50 nA @ 2,0V, τυπικό
• ρεύμα λειτουργίας:
- 11 μA @ 32 kHz, 2,0V, τυπικό
- 220 μA @ 4 MHz, 2,0V, τυπικό
• Ώρας Ώρα Παρακολούθησης
- 1 μA @ 2,0V, τυπικό
