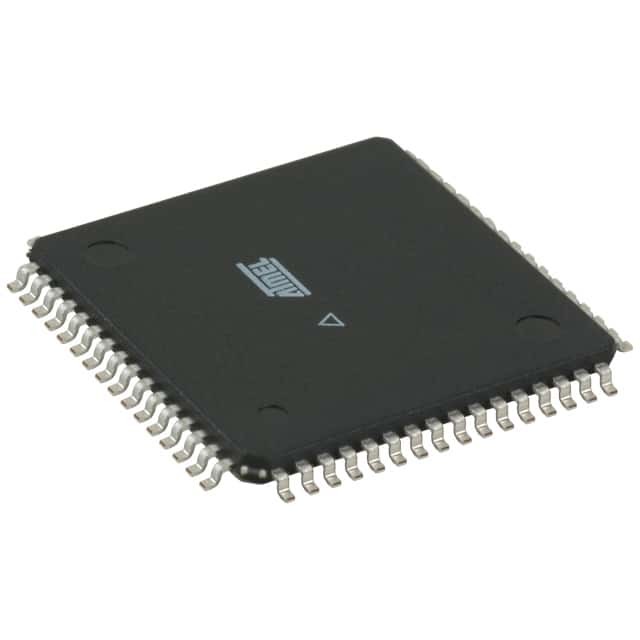

Τεχνολογία μικροτσίπ ATMEGA64A-AUR IC MCU 8BIT 64KB FLASH 64TQFP

Σύνοψη

Ο ATmega64A είναι ένας μικροελεγκτής CMOS 8-bit χαμηλής ισχύος βασισμένος στην βελτιωμένη αρχιτεκτονική RISC AVR.το ATmega64A επιτυγχάνει ροές που πλησιάζουν το 1 MIPS ανά MHz, επιτρέποντας στον σχεδιαστή του συστήματος να βελτιστοποιήσει την κατανάλωση ενέργειας σε σχέση με την ταχύτητα επεξεργασίας.

Χαρακτηριστικά

• Υψηλής απόδοσης, χαμηλής κατανάλωσης Atmel® AVR® 8-bit μικροελεγκτής
• Προηγμένη αρχιτεκτονική RISC
130 Ενίσχυρες οδηγίες εκτελέσεις με τον πιο απλό κύκλο ρολογιού
32 x 8 Γενικά εργατικά μητρώα + μητρώα ελέγχου περιφερειακών συσκευών
∆ΕΛΕΙΣ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ
∆ημιουργία έως 16 MIPS σε 16 MHz
Ο πολλαπλασιαστής 2 κύκλων στο τσιπ
• Μεγάλη αντοχή Μη πτητικές μνήμες
64 Kbytes ενσωματωμένης μνήμης επαναπρογραμματισμού προγράμματος Flash
2 Kbytes EEPROM
4 Kbytes Εσωτερική SRAM
Διάρκεια λειτουργίας:
Διατήρηση δεδομένων: 20 έτη σε θερμοκρασία 85°C/100 έτη σε θερμοκρασία 25°C (1)
Εναλλακτικό τμήμα κώδικα εκκίνησης με ανεξάρτητα μπιτ κλειδώματος
• Προγραμματισμός στο σύστημα μέσω προγράμματος εκκίνησης στο τσιπ
• Αληθινή λειτουργία ανάγνωσης και γραφής
️ Μέχρι 64 Kbytes Προαιρετικός χώρος εξωτερικής μνήμης
Προγραμματισμός κλειδαριού για την ασφάλεια λογισμικού
∆ Διασύνδεση SPI για προγραμματισμό στο σύστημα
• JTAG (IEEE std. 1149.1 Compliant) Διασύνδεση
Δυναμικότητες μετρήσεως των ορίων σύμφωνα με το πρότυπο JTAG
️ εκτεταμένη υποστήριξη αποδιορθώσεων στο τσιπ
Προγραμματισμός Flash, EEPROM, ασφάλειες,
και Lock Bits μέσω της διεπαφής JTAG
• Περιφερειακά χαρακτηριστικά
Δύο χρονοδιακόπτες 8 bits με ξεχωριστούς prescalers και συγκρίνετε τις λειτουργίες
Δύο διευρυμένοι 16bit χρονοδιακόπτες/μετρητές
με ξεχωριστό Prescaler, Compare Mode και Capture Mode
∆ Μετρητής σε πραγματικό χρόνο με ξεχωριστό ταλαντωτή
Δύο κανάλια PWM 8-bit
6 κανάλια PWM με προγραμματιζόμενη ανάλυση από 1 έως 16 bits
8 καναλιών, 10 bit ADC
• 8 Μονότερες οδούς
• 7 διαφορετικά κανάλια
• 2 Διαφορικά κανάλια με προγραμματιζόμενο κέρδος (1x, 10x, 200x)
∆οπλισμένη σε ∆ύο καλώδια σειριακή διεπαφή
Δύο προγραμματιζόμενα σειριακά USARTs
∆ Εναλλακτικό διασύνδεσμο
Προγραμματιζόμενος χρονόμετρος με οσιλατήρα στο τσιπ
∆ Ανάλογος Συγκριτής στο τσιπ
• Ειδικά χαρακτηριστικά του μικροελεγκτή
∆ Επαναφορά ενεργοποίησης και προγραμματισμένη ανίχνευση αποσύνδεσης
∆ Εσωτερικός βαθμολογημένος ταλαντωτής RC
Εξωτερικές και εσωτερικές πηγές διακοπής
6 τρόποι ύπνου: αδρανής λειτουργία, μείωση θορύβου ADC,
Εξοικονόμηση ενέργειας, απενεργοποίηση, αναμονή και επέκταση
Σε αναμονή
∆ Επιλέξιμη συχνότητα ρολογιού από λογισμικό
Η λειτουργία συμβατότητας ATmega103 επιλέγεται με ασφάλεια
Απαγορεύεται η παγκόσμια ανάσυρση
• Εισαγωγές/Εξόδους και Συσκευές
53 Προγραμματιζόμενες γραμμές I/O
️ TQFP 64 μολύβδου και QFN/MLF 64-pad
• Ενεργειακές τάσεις
∙ 2,7 - 5,5V για ATmega64A
• Αξιολογίες ταχύτητας
0 - 16 MHz για το ATmega64A
