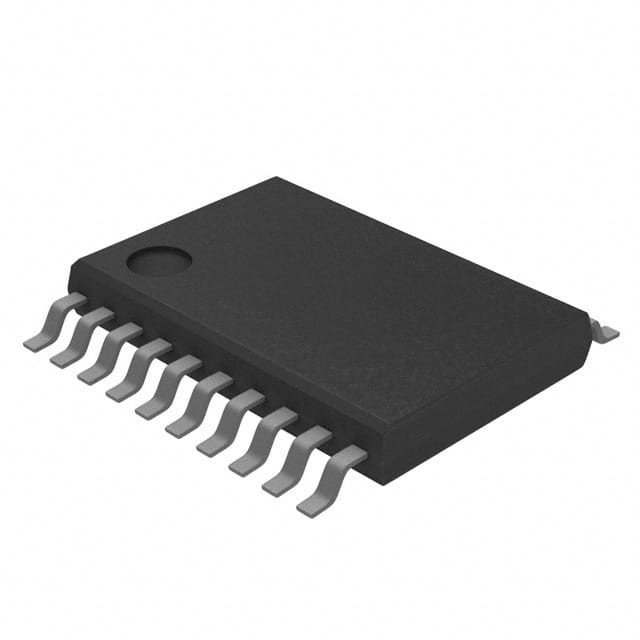

MC9S08SH8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP N✖P USA Inc.

Σύνοψη συσκευής

Τα MC9S08SH8 μέλη της χαμηλού κόστους, υψηλής απόδοσης οικογένειας HCS08 μονάδων μικροελέγχου 8 bit (MCU).Όλες οι MCU της οικογένειας χρησιμοποιούν τον ενισχυμένο πυρήνα HCS08 και είναι διαθέσιμες με διάφορες ενότητες., μεγέθη μνήμης, τύποι μνήμης και τύποι πακέτων.

MC9S08SH8 Χαρακτηριστικά

Κεντρική μονάδα επεξεργασίας (CPU) 8-bit HCS08
• 40-MHz HCS08 CPU (κεντρική μονάδα επεξεργασίας)
• σύνολο εντολών HC08 με πρόσθετη εντολή BGND
• Υποστήριξη έως 32 πηγών διακοπής/επαναφοράς

Μνήμη στο τσιπ

• Διάβασμα/προγραμματισμός/ξαίρεση με Flash σε πλήρη τάση και θερμοκρασία λειτουργίας
• Μνήμη τυχαίας πρόσβασης (RAM)

Τρόποι εξοικονόμησης ενέργειας

• Δύο τρόποι διακοπής πολύ χαμηλής ισχύος
• Μειωμένη ισχύς σε κατάσταση αναμονής
• Διακοπή σε πραγματικό χρόνο πολύ χαμηλής ισχύος για χρήση κατά την εκτέλεση, την αναμονή και την αναστολή

Επιλογές προέλευσης ρολογιού

• Οσιλατήρας (XOSC) ∆οκιμαστικός οσιλατήρας Pierce με έλεγχο βρόχων· Κρυστάλλινος ή κεραμικός αντηχητής εύρος 31,25 έως 38,4 kHz ή 1 MHz έως 16 MHz
• Εσωτερική πηγή ρολογιού (ICS) ∆ιαμετάλλευση εσωτερικής πηγής ρολογιού που περιέχει βρόχο κλειδώματος συχνότητας (FLL) που ελέγχεται από εσωτερική ή εξωτερική αναφορά.2% ανάλυση και 2% απόκλιση από τη θερμοκρασία και την τάση· υποστηρίζει συχνότητες λεωφορείου από 2 MHz έως 20 MHz.

Προστασία συστήματος

• Επαναφορά του υπολογιστή ελέγχου που λειτουργεί σωστά (COP) με επιλογή εκτέλεσης από ειδική εσωτερική πηγή ρολογιού 1 kHz ή ρολόι λεωφορείου
• Ανίχνευση χαμηλής τάσης με επαναφορά ή διακοπή· επιλέξιμα σημεία εκκίνησης
• Παράνομη ανίχνευση κωδικού λειτουργίας με επαναφορά
• Ανίχνευση παράνομης διεύθυνσης με επαναφορά
• Προστασία από μπλοκάρισμα FLASH

Υποστήριξη για την ανάπτυξη

• Διασύνδεση αποδιορθώσεως υποβάθρου με ένα μόνο σύρμα
• Δυνατότητα διακοπής για να επιτρέπεται η ρύθμιση ενός μόνο σημείου διακοπής κατά τη διάρκεια της αποδιορθώσεως του κυκλώματος (συν δύο ακόμη σημεία διακοπής στο module on-chip debug)
• Στο τσιπ, σε κύκλωμα η προσομοίωση (ICE) μονάδα αποδιορθώσεως που περιέχει δύο συγκρίτες και εννέα τρόπους ενεργοποίησης.Η ενότητα ελάττωσης υποστηρίζει τα σημεία διακοπής ετικέτας και δύναμης.
(Συνεχίζεται...)
