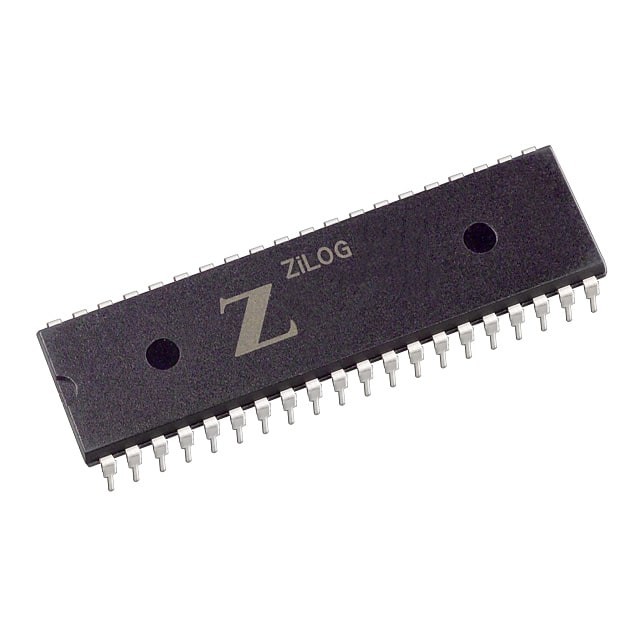

Z86E4412PSG IC MCU 8BIT 16KB OTP 40DIP Zilog

Αρχιτεκτονική επισκόπηση

Οι μικροελεγκτές Zilog® Z86E33/733/E34, E43/743/E44 8-Bit One-Time Programmable (OTP) είναι μέλη της οικογένειας MCU Z8® Zilog® με ένα μόνο τσιπ που διαθέτει ενισχυμένο κύκλωμα αφύπνισης.Προγραμματιζόμενοι χρονόμετροι φύλαξης, επιλογές EMI χαμηλού θορύβου και εύκολη δυνατότητα επέκτασης συστήματος υλικού/λογισμικού.

Χαρακτηριστικά

• Τυποποιημένη θερμοκρασία (VCC = 3,5 V έως 5,5 V)
• Εκτεταμένη θερμοκρασία (VCC = 3,5 V έως 5,5 V)
• Διαθέσιμα πακέτα:
️ 28 PIN DIP/SOIC/PLCC OTP (E33/733/E34)
ΟΤΠ DIP 40 PIN (E43/743/E44)
️ 44-Pin PLCC/LQFP OTP (E43/743/E44)
• Ενεργοποιημένος με λογισμικό χρονοδιακόπτης (WDT)
• Προγραμματιζόμενο με σπρώξιμο-σύνδεση/ανοιχτή αποχέτευση
στον λιμένα 0, στον λιμένα 1 και στον λιμένα 2
• 24/32 γραμμές εισόδου/εξόδου
• Επαναφορά WDT χωρίς ρολόι
• Επαναφορά ενεργοποίησης αυτομάτως (POR)
• Προγραμματιζόμενες επιλογές OTP:
∆ RC ταλαντωτής
∆ Προστασία EPROM
Απαλείψτε την αυτόματη κλειδαριά
∆ Ενεργοποιημένη μόνιμα WDT
Απαλλαγή από αντίσταση ανατροφοδότησης κρυστάλλου
Προστασία RAM
• Μικρή κατανάλωση ενέργειας: 60 mW
• Γρήγορος δείκτης οδηγιών: 0,75 μs
• Δύο τρόποι αναμονής: STOP και HALT
• Ψηφιακές εισροές CMOS επίπεδα, που ενεργοποιούνται από τον Schmitt
• Προγραμματιζόμενη με λογισμικό λειτουργία χαμηλής EMI
• Δύο προγραμματιζόμενοι μετρητές/χρονοδιακόπτες 8 bit
Κάθε ένα με ένα προγραμματιζόμενο Prescaler 6-Bit
• Έξι διανυσματικές διακοπές προτεραιότητας
από Έξι Διαφορετικές Πηγές
• Δύο Συγκρίνοντες
• Οσκιλητής στο τσιπ που δέχεται ένα κρύσταλλο,
Κεραμικός αντηχίας, LC, RC, ή εξωτερική ρολόι κίνηση
