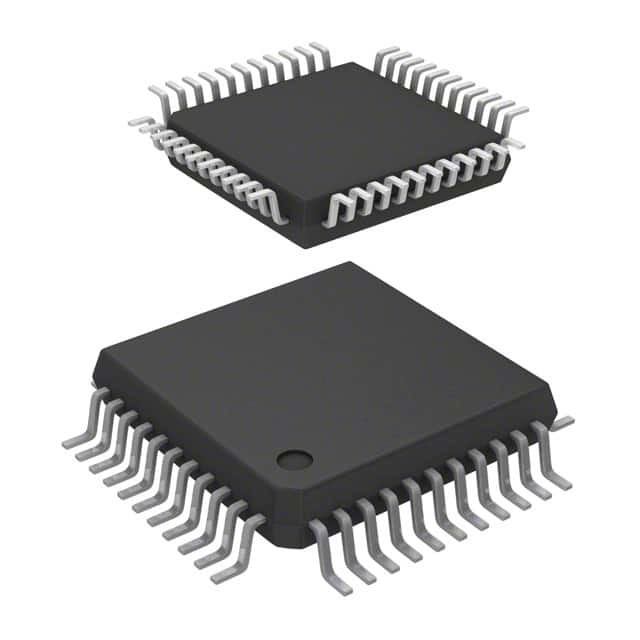

ST72F324LJ2T5TR IC MCU 8BIT 8KB FLASH 44LQFP STMicroelectronics

Περιγραφή

Οι συσκευές ST72F324L και ST72324BL είναι μέλη της οικογένειας μικροελεγκτών ST7 που έχουν σχεδιαστεί για εφαρμογές μεσαίου εύρους που λειτουργούν σε 3,3V. Διαφορετικές επιλογές πακέτων προσφέρουν έως και 32 πίνες I / O.
Όλες οι συσκευές βασίζονται σε έναν κοινό βιομηχανικό πρότυπο 8-bit πυρήνα, που διαθέτει ένα ενισχυμένο σύνολο εντολών και είναι διαθέσιμες με μνήμη προγραμμάτων Flash ή ROM.Η αρχιτεκτονική της οικογένειας ST7 προσφέρει δύναμη και ευελιξία στους προγραμματιστές λογισμικούΟι περιφερειακές συσκευές στο τσιπ περιλαμβάνουν έναν μετατροπέα A/D, 2 χρονοδιακόπτες γενικής χρήσης, μια διεπαφή SPI και μια διεπαφή SCI.
Για εξοικονόμηση ενέργειας, ο μικροελεγκτής μπορεί να αλλάζει δυναμικά στη λειτουργία WAIT, SLOW, ACTIVE-HALT ή HALT όταν η εφαρμογή βρίσκεται σε κατάσταση αδρανούς λειτουργίας ή σε κατάσταση αναμονής.

Χαρακτηριστικά

■ Αναμνήσεις
8 έως 32K διπλής τάσης High Density Flash (HD Flash) ή ROM με δυνατότητα προστασίας από ανάγνωση. Προγραμματισμός σε εφαρμογή και σε κύκλωμα για συσκευές HDFlash
384 έως 1K bytes RAM
Η αντοχή HDFlash: 100 κύκλοι, διατήρηση δεδομένων: 40 έτη στους 85°C
■ Ρυθμίσεις και διαχείριση προμηθειών
Πηγές ρολογιού: κρυστάλλινοι/κεραμικοί οσιλατήρες αντηχών, εσωτερικός οσιλατήρας RC και παράκαμψη για εξωτερικό ρολόι
ΠΛΛ για πολλαπλασιασμό 2x συχνότητας
Τρεις τρόποι εξοικονόμησης ενέργειας: στάση, ενεργητική στάση, αναμονή και αργή κίνηση
■ Διακοπή της διαχείρισης
∆ Ελεγκτής διακοπής ενσωματωμένος
10 διακόπτες, συν TRAP και RESET
9/6 εξωτερικές γραμμές διακοπής (σε 4 διανύσματα)
■ Μέχρι 32 θύρες I/O
Διάφορες οδικές γραμμές I/O
22/17 εναλλακτικές γραμμές λειτουργίας
∆ 12/10 υψηλές εκδόσεις νεροχύτης
■ 4 χρονοδιακόπτες
Κεντρικός ελεγκτής ρολογιού με: βάση σε πραγματικό χρόνο, δυνατότητες μπιπ και κλείδωσης
Ο ρυθμιζόμενος χρονόμετρος φύλαξης σκύλου
16bit Timer A με: 1 εισροή συλλογής, 1 έξοδο σύγκριση, εξωτερική είσοδος ρολογιού, PWM και γεννήτρια παλμών
16bit χρονοδιακόπτης Β με: 2 καταγραφές εισόδου, 2 συγκρίσεις εξόδου, PWM και λειτουργίες γεννήτριας παλμών
■ 2 Διασύνδεση επικοινωνίας
∆ SPI συγχρονισμένη σειριακή διεπαφή
∆ Ασύγχρονη σειριακή διεπαφή SCI
■ 1 Αναλογικό περιφερειακό
Δικτυακό μητρώο 10 bit με έως και 12 θύρες εισόδου
■ Σύνολο οδηγιών
Χειραγώγηση δεδομένων 8-bit
63 Βασικές οδηγίες
17 κύριοι τρόποι διεύθυνσης
8 x 8 Μη υπογεγραμμένη εντολή πολλαπλασιασμού
■ Εργαλεία ανάπτυξης
Πλήρες πακέτο ανάπτυξης υλικού/λογισμικού
Δυνατότητα δοκιμών σε κυκλώματα
