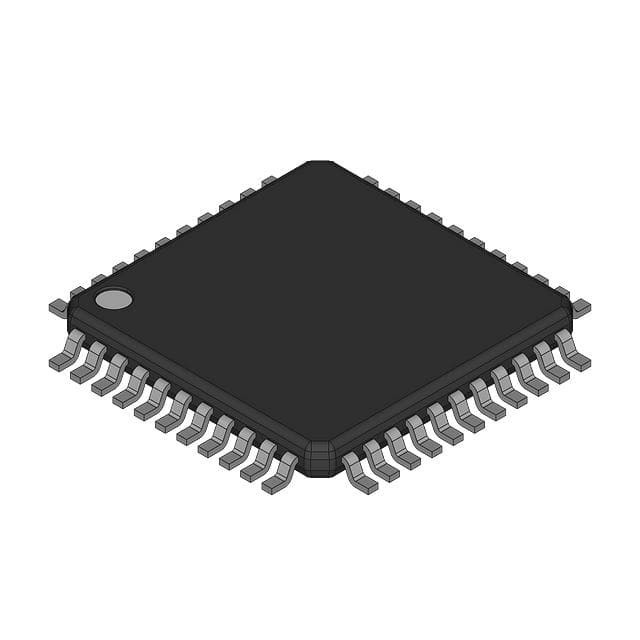

AT80C51RA2-RLTUM IC MCU 8BIT ROMLESS 44VQFP Atmel

Περιγραφή

Το Atmel TS8xC51Rx2 είναι μια υψηλής απόδοσης CMOS ROM, OTP, EPROM και ROMless εκδόσεις του 80C51 CMOS μονό chip 8-bit μικροελεγκτή.Το TS8xC51Rx2 διατηρεί όλα τα χαρακτηριστικά του 80C51 με εκτεταμένη χωρητικότητα ROM/EPROM (16/32/64 Kbytes), 256 bytes εσωτερικής μνήμης RAM, ένα σύστημα διακοπής 7 πηγών, 4 επιπέδων, ένα οσιλατήρα στο τσιπ και τρεις χρονόμετροι / μετρητές.

Χαρακτηριστικά

• 80C52 συμβατό
¥ 8051 ταιριάζουν με τις εντολές
4 θύρες I/O 8 bit
Τρία 16bit χρονόμετρα/μετρητές
256 bytes scratchpad μνήμη RAM
• Αρχιτεκτονική υψηλής ταχύτητας
️ 40 MHz @ 5V, 30MHz @ 3V
Δυνατότητα βελτίωσης της ταχύτητας (6 ρολόγια/κύκλο μηχανής)
Διάταξη 1
Διάταξη 1
• Δύο δείκτες δεδομένων
• ROM/EPROM στο τσιπ (16K-byte, 32K-byte, 64K-byte)
• On-chip eXpanded RAM (XRAM) (256 ή 768 bytes)
• Προγραμματιζόμενο χρονόμετρο/μετρητή 2
• Προγραμματιζόμενη αντιστοιχία με
∆ημοσίευση υψηλής ταχύτητας,
Συγκρίνετε / Καταγράψτε,
Μονταλοποιητής πλάτους παλμού,
Δυναμίες χρονοδιακόπτη φύλαξης
• Χρηματοδοτικός χρονοδιακόπτης (ενεργοποιείται μία φορά με επαναφορά)
• 2 πρόσθετες θύρες I/O 8 bit διαθέσιμες στο RD2 με πακέτα υψηλού αριθμού πινών
• Επαναφορά ασυγχρόνιων θύρων
• Διακοπή της δομής με
7 Διακοπές πηγών,
Συστήματα διακοπής προτεραιότητας 4ου επιπέδου
• Πλήρης διπλής βελτιωμένη UART
∆ ανίχνευση σφαλμάτων σχηματισμού
∆ Αυτοματοποιημένη αναγνώριση διεύθυνσης
• Χαμηλή ΕΜΙ (αποτρέπουν την ΑΛΕ)
• Τρόποι ελέγχου ισχύος
Διάταξη λειτουργίας
Διάταξη "Αποσύνδεση"
️ Σημαία απενεργοποίησης
• Μία φορά λειτουργία (On-chip Emulation)
• Ηλεκτρική τροφοδοσία: 4.5-5V, 2.7-5.5V
• Περιοχές θερμοκρασίας: Εμπορική (0 έως 70 °C)^oΓ) και Βιομηχανική (-40 έως 85^oΓ)
• Πακέτα: PDIL40, PLCC44, VQFP44 1.4, PLCC68, VQFP64 1.4
