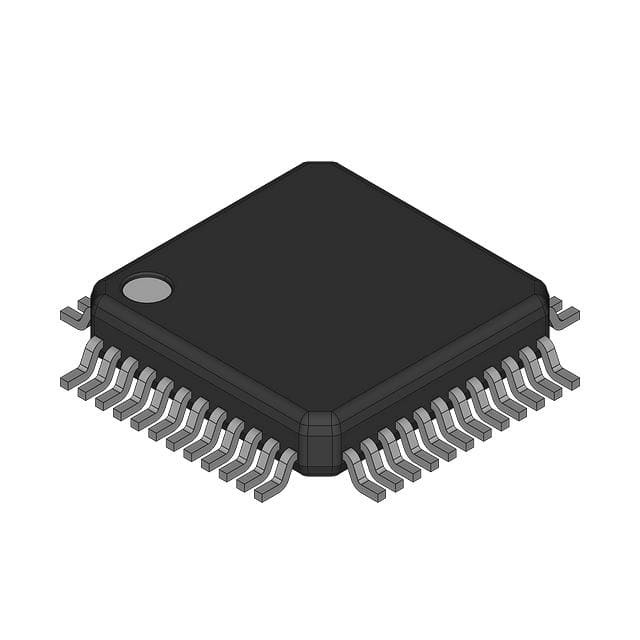

LM3S828-IQN50-C2 IC MCU 32BIT 64KB FLASH 48LQFP Φωτεινό Micro

[Η Luminary Micro, Inc.]

Αρχιτεκτονική επισκόπηση

Η οικογένεια μικροελεγκτών Luminary Micro StellarisTM, οι πρώτοι ελεγκτές που βασίζονται στο ARM® CortexTM-M3, προσφέρει υψηλής απόδοσης υπολογιστική τεχνολογία 32 bit σε εφαρμογές ενσωματωμένων μικροελεγκτών.Αυτά τα πρωτοποριακά εξαρτήματα προσφέρουν στους πελάτες 32-bit απόδοση σε κόστος ισοδύναμο με παλαιότερες συσκευές 8 και 16 bit, όλα σε ένα πακέτο με ένα μικρό αποτύπωμα.

Χαρακτηριστικά του προϊόντος

Ο μικροελεγκτής LM3S801 περιλαμβάνει τα ακόλουθα χαρακτηριστικά του προϊόντος:
■ 32-bit απόδοση RISC
Αρχιτεκτονική ARM® CortexTM-M3 v7M 32 bit βελτιστοποιημένη για ενσωματωμένες εφαρμογές μικρού αποτυπώματος
Ο πυρήνας επεξεργαστή εντολών μόνο για το Thumb® για υψηλή πυκνότητα κώδικα
Δραστηριότητα 50 MHz
Η διαίρεση υλικού και ο πολλαπλασιασμός ενός κύκλου
Ο ενσωματωμένος ενσωματωμένος διανυσματικός ελεγκτής διακοπής (NVIC) παρέχει καθοριστική διαχείριση διακοπής
26 διακοπές με οκτώ επίπεδα προτεραιότητας
Η μονάδα προστασίας μνήμης (MPU) παρέχει προνομιακή λειτουργία για την προστατευόμενη λειτουργικότητα του λειτουργικού συστήματος
Η πρόσβαση σε δεδομένα χωρίς ευθυγράμμιση, επιτρέποντας την αποτελεσματική συσκευασία των δεδομένων στη μνήμη
Η ατομική χειραγώγηση bits (bit-banding) παρέχει μέγιστη αξιοποίηση μνήμης και απλοποιημένο έλεγχο περιφερειακών συσκευών
■ Εσωτερική μνήμη
64 KB μονοκυκλικό φλας
• Προστασία μπλοκ flash διαχειριζόμενη από τον χρήστη σε βάση μπλοκ 2KB
• Προγραμματισμός δεδομένων flash που διαχειρίζεται ο χρήστης
• Χρήστης καθορισμένο και διαχειριζόμενο μπλοκ προστασίας από λάμψη
8 KB SRAM με έναν μόνο κύκλο
■ Χρονοδιακόπτες γενικής χρήσης
Τρεις χρονοδιακόπτες, ο καθένας από τους οποίους μπορεί να ρυθμιστεί ως ένας χρονοδιακόπτης 32 bit ή ως δύο χρονοδιακόπτες 16 bit
32bit Τρόποι χρονοδιακόπτη
• Προγραμματιζόμενος χρονοδιακόπτης
• Προγραμματιζόμενος περιοδικός χρονόμετρος
• Ρυθμικό ρολόι όταν χρησιμοποιείται εξωτερικό ρολόι 32,768-KHz ως είσοδος
• Ενεργοποιημένη από τον χρήστη καθυστέρηση σε περιοδική και μονόχρονη λειτουργία όταν ο ελεγκτής επιβάλλει το σήμα Halt της CPU κατά τη διάρκεια της απομάκρυνσης
16bit Τάιμερ:
• Γενική λειτουργία χρονοδιακόπτη με 8-bit prescaler
• Προγραμματιζόμενος χρονοδιακόπτης
• Προγραμματιζόμενος περιοδικός χρονόμετρος
• Ενεργοποιημένη από τον χρήστη καθυστέρηση όταν ο ελεγκτής επιβεβαιώνει το σήμα Halt της CPU κατά τη διάρκεια της απομάκρυνσης
- 16bit συνθήκες λήψης εισόδου:
• Καταγραφή αριθμού άκρων εισόδου
• Καταγραφή χρόνου άκρου εισόδου
Διάταξη PWM 16 bit:
• Απλή λειτουργία PWM με προγραμματιζόμενη από λογισμικό αντίστροφη έκδοση του σήματος PWM
■ Αρμόδιο με το ARM FiRM Watchdog Timer
Ο υπολογιστής βάσης 32 bit με προγραμματιζόμενο μητρώο φορτίου
Ανεξάρτητο ρολόι φύλαξης με ενεργοποίηση
Προγραμματιζόμενη λογική δημιουργίας διακοπών με κάλυψη διακοπών
Προστασία του μητρώου κλειδαριού από το ξέφυγε λογισμικό
Επαναφορά λογικής δημιουργίας με ενεργοποίηση/αποκατάργηση
Ο χρήστης ενεργοποιεί την καθυστέρηση όταν ο ελεγκτής επιβάλλει το σήμα Halt της CPU κατά τη διάρκεια της απομάκρυνσης.
■ Σύγχρονη σειριακή διεπαφή (SSI)
∆ Εργασία αφεντικού ή σκλάβου
Προγραμματιζόμενος ρυθμός ρολογιού και προεκτάσεων
∙ Διαχωρισμένες FIFO μετάδοσης και λήψης, 16 bits πλάτος, 8 θέσεις βάθος
Δραστηριότητα προγραμματιζόμενης διεπαφής για συγχρονισμένες σειριακές διεπαφές Freescale SPI, MICROWIRE ή Texas Instruments
ΠΡΟΓΡΑΜΜΑΤΙΚΟ μέγεθος πλαισίου δεδομένων από 4 έως 16 bits
Δοκιμαστική λειτουργία εσωτερικής βρόχας για διαγνωστικές δοκιμές/ελέγχους διορθώσεων
■ UART
Δύο πλήρως προγραμματιζόμενα UART τύπου 16C550
Διαχωρισμένοι 16x8 εκπέμπουν (TX) και 16x12 λαμβάνουν (RX) FIFOs για τη μείωση του φόρτωσης υπηρεσίας διακοπής CPU
∆ Προγραμματιζόμενη γεννήτρια baud-rate με κλάσματικό διαιρέτη
∆ Προγραμματιζόμενο μήκος FIFO, συμπεριλαμβανομένης της λειτουργίας βάθους 1 byte που παρέχει συμβατική διπλή θωρακισμένη διεπαφή
Τα επίπεδα ενεργοποίησης FIFO είναι 1/8, 1/4, 1/2, 3/4, και 7/8
️ Τυπικά ασυγχρόνια bits επικοινωνίας για την εκκίνηση, την αναστολή και την ισοτιμία
Διάγνωση λανθασμένης εκκίνησης
∆ημιουργία και ανίχνευση διακοπής γραμμής
(Συνεχίζεται...)

Στόχοι εφαρμογών

■ Αυτοματοποίηση και έλεγχος εργοστασίων
■ Βιομηχανικές συσκευές ελέγχου ισχύος
■ Οικοδομική και οικιακή αυτοματοποίηση
■ Μηχανές επαγωγής συνεχούς και εναλλασσόμενου ρεύματος χωρίς βούρτσα
