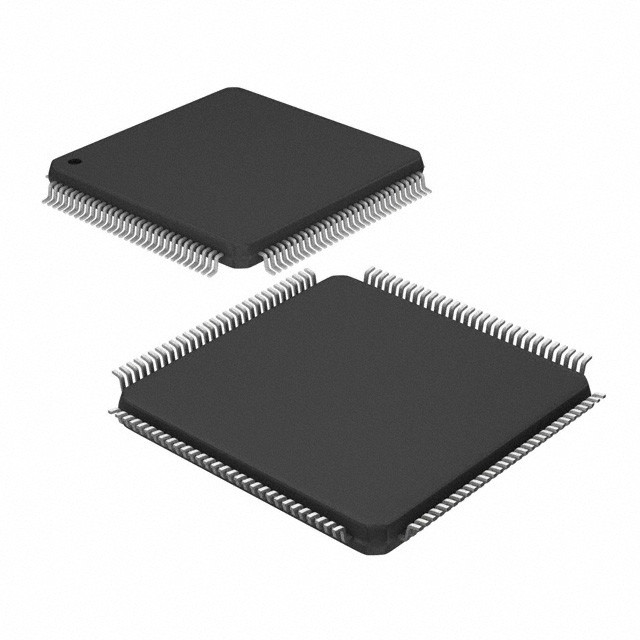

MB90223PF-GT-137-BND IC MCU 16BIT 64KB MROM 120PQFP Infineon Technologies

■ OUTLINE

The MB90220 series of general-purpose high-performance 16-bit microcontrollers has been developed primarily for applications that demand high-speed real-time processing and is suited for industrial applications, εξοπλισμός αυτοματοποίησης γραφείων, έλεγχος διαδικασιών και άλλες εφαρμογές.Η CPU F2MC-16F βασίζεται στην οικογένεια F2MC*-16 με βελτιωμένες λειτουργίες υποστήριξης γλώσσας υψηλού επιπέδου και λειτουργίες εναλλαγής εργασιών, καθώς και πρόσθετες συνθήκες διευθύνσεως.
Οι περιφερειακοί πόροι στο τσιπ περιλαμβάνουν ένα τετρακανάλινο χρονόμετρο PWC, μια τετρακανάλινη ICU (Input Capture Unit), ένα τετρακανάλινο χρονόμετρο 24-bit, μια οκτακανάλινη OCU (Output Compare Unit),6 κανάλια 16 bit χρονοδιακόπτης επαναφόρτωσης, ένα 2-κανάλι 16bit PPG χρονοδιακόπτη, ένα 10bit A/D μετατροπέα με 16 εισόδους και μια 4-κανάλι σειριακή θύρα με λειτουργία UART (ένα κανάλι περιλαμβάνει τη λειτουργία CTS).

■ Ειδικότητες

Συμπληρωματική μονάδα
• Ελάχιστος χρόνος εκτέλεσης: 62,5 ns/16 MHz ταλαντώσεων (χρησιμοποιώντας σύστημα ελέγχου υπηρεσίας)
• Συγκροτήματα οδηγιών βελτιστοποιημένα για τους ελεγκτές
Ανώτατο αντικείμενο συμβατό με το F2MC-16 ((H)
Διάφοροι τύποι δεδομένων (bit, byte, word και long-word)
Βελτιωμένος κύκλος οδηγιών για την επιτάχυνση της λειτουργίας
Εκτεταμένες συνθήκες διευθύνσεων: 25 τύποι
Υψηλή αποδοτικότητα κωδικοποίησης
Μέθοδος πρόσβασης (χρησιμοποίηση τράπεζας με γραμμικό δείκτη)
Ενισχυμένες οδηγίες πολλαπλασιασμού και διαίρεσης (με υπογεγραμμένες οδηγίες)
Επεξεργασία υψηλότερης ακρίβειας με χρήση συσσωρευτή 32 bit
• Διευρυμένη έξυπνη υπηρεσία Ε/Υ (λειτουργία αυτόματης μεταφοράς ανεξάρτητη από οδηγίες)
Περιοχή πρόσβασης επεκτάθηκε σε 64 Kbytes
• Ενισχυμένο σύνολο οδηγιών που εφαρμόζεται σε γλώσσα υψηλού επιπέδου (C) και πολλαπλές εργασίες
Δείκτης συστημικής στοίβας
Ενισχυμένες οδηγίες έμμεσης χρήσης δείκτη
Οδηγία μετατόπισης βαρέλιας
Λειτουργία ελέγχου στοίβας
• Αυξημένη ταχύτητα εκτέλεσης: ουρά εντολών 8 bytes
• Ενίσχυρες λειτουργίες διακοπής: 8 επίπεδα και 28 πηγές

Περιφερειακοί πόροι

• Μάσκα ROM: 64 Kbyte (MB90223)
96 Kbytes (MB90224)
EPROM: 96 Kbytes (MB90W224A/W224B)
• Μία φορά PROM: 96 Kbytes (MB90P224A/P224B)
• RAM: 3 Kbyte (MB90223)
4.5 Kbytes (MB90224/MB90W224A/P224A/W224B/P224B)
5 Kbytes (MB90V220)
• Πύλες γενικής χρήσης: μέγιστο 102 κανάλια
• ICU (ενεργειακή μονάδα λήψης εισροών): 4 κανάλια
• 24-bit χρονόμετρος: 1 κανάλι
• OCU (Output Compare Unit): 8 κανάλια
• Χρονοδιακόπτης PWC με λειτουργία μέτρησης χρόνου: 4 κανάλια
• 10bit μετατροπέας A/D: 16 κανάλια
• UART: 4 κανάλια (ένα κανάλι περιλαμβάνει τη λειτουργία CTS)
• Χρονοδιακόπτης επαναφόρτωσης 16 bit Εναλλαγμένη έξοδος, εξωτερικό ρολόι και λειτουργίες πύλης: 6 κανάλια
• Χρονοδιακόπτης PPG 16 bit: 2 κανάλια
• DTP/Εξωτερικές εισόδους διακοπής: 8 κανάλια (εκ των οποίων πέντε έχουν μόνο λειτουργία ανίχνευσης άκρων)
• Μνήμη RAM με αναστολή εγγραφής: 0,5 Kbyte (1 Kbyte για MB90V220)
• Μετρητής χρονικής βάσης: 18 bits
• Λειτουργία ρολογιού
• Κατάσταση χαμηλής κατανάλωσης ενέργειας
Κατάσταση ύπνου
Τρόπος διακοπής
Κατάσταση αναμονής υλικού
