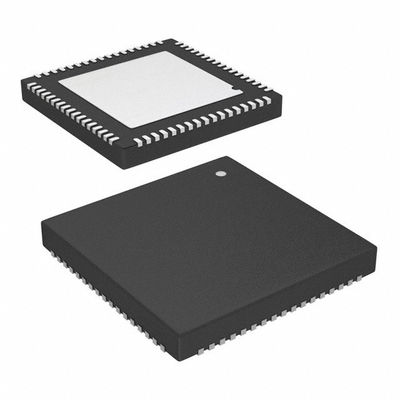

CY8C5868LTI-LP039 IC MCU 32BIT 256KB FLASH 68QFN Τεχνολογίες Infineon

Γενική περιγραφή

Με την μοναδική σειρά ρυθμιζόμενων τεμαχίων, το PSoC®5 είναι μια πραγματική λύση επιπέδου συστήματος που παρέχει λειτουργίες περιφερειακών συσκευών MCU, μνήμης, αναλογικών και ψηφιακών συσκευών σε ένα μόνο τσιπ.Η οικογένεια CY8C52 προσφέρει μια σύγχρονη μέθοδο απόκτησης σήματοςΗ αναλογική ικανότητα καλύπτει το εύρος από θερμοσύντομα (κοντά στις τάσεις συνεχούς ρεύματος) έως υπερηχητικά σήματα.Η οικογένεια CY8C52 μπορεί να χειριστεί δεκάδες κανάλια απόκτησης δεδομένων και αναλογικές εισόδους σε κάθε πιν GPIOΗ οικογένεια CY8C52 είναι επίσης ένα υψηλής απόδοσης ρυθμιζόμενο ψηφιακό σύστημα με ορισμένους αριθμούς εξαρτημάτων, συμπεριλαμβανομένων διεπαφών όπως USB, multi-master I2C και CAN.η οικογένεια CY8C52 έχει μια εύκολη στη διαμόρφωση λογική συστοιχία, ευέλικτη δρομολόγηση σε όλες τις καρφίτσες I/O και πυρήνα μικροεπεξεργαστή ARM® CortexTM-M3 υψηλής απόδοσης 32 bit.Οι σχεδιαστές μπορούν εύκολα να δημιουργήσουν σχέδια επιπέδου συστήματος χρησιμοποιώντας μια πλούσια βιβλιοθήκη προετοιμασμένων εξαρτημάτων και πρωτότυπων boolean χρησιμοποιώντας το PSoC® CreatorTM, ένα εργαλείο εισόδου ιεραρχικού σχεδιασμού.Η οικογένεια CY8C52 παρέχει απαράμιλλες δυνατότητες για αναλογική και ψηφιακή ολοκλήρωση των υλικών, ενώ εύκολα προσαρμόζει τις αλλαγές σχεδιασμού της τελευταίας στιγμής μέσω απλών ενημερώσεων firmware.

Χαρακτηριστικά

■ 32-bit ARM Cortex-M3 CPU πυρήνας
□ Δράση συνεχούς μετάδοσης σε 40 MHz
□ Flash μνήμη προγραμμάτων, μέχρι 256 KB, 100.000 κύκλοι εγγραφής, διατήρηση 20 ετών, πολλαπλά χαρακτηριστικά ασφαλείας
□ Μέχρι 64 KB μνήμης SRAM
Π 2 KB EEPROM μνήμη, 1 εκατομμύριο κύκλοι, 20 χρόνια διατήρησης
D 24 κανάλια DMA με πρόσβαση πολυεπίπεδης λεωφορείου AHB
• Προγραμματιζόμενοι αλυσιδωτοί περιγραφείς και προτεραιότητες
• Υποστήριξη μεταφοράς 32-bit υψηλού εύρους ζώνης
■ Χαμηλή τάση, εξαιρετικά χαμηλή ισχύς
Π Ευρύ φάσμα τάσης λειτουργίας: 0,5V έως 5,5V
□ Υψηλής απόδοσης ρυθμιστής προώθησης από 0.5V εισροή σε 1.8V σε 5.0V έξοδο
□ 2 mA σε 6 MHz
□ Λιγοηλεκτρικές λειτουργίες, όπως:
• 300 nA κατάσταση χειμερινής νάρκης με διατήρηση της μνήμης RAM και LVD
• 2 μA λειτουργία ύπνου με ρολόι σε πραγματικό χρόνο και επαναφορά χαμηλής τάσης
■ Πολυδιάστατο σύστημα I/O
□ 28 έως 72 I/O (62 GPIO, 8 SIO, 2 USBIO[1])
□ Οποιαδήποτε GPIO σε οποιαδήποτε ψηφιακή ή αναλογική περιφερειακή δρομολόγηση
□ Ηλεκτρονική οδήγηση LCD από οποιοδήποτε GPIO, έως και 46x16 τμήματα [1]
Π 1,2V έως 5,5V τάσεις διεπαφής I/O, έως 4 περιοχές
□ Μασκαρόμενο, ανεξάρτητο IRQ σε οποιαδήποτε πένα ή θύρα
□ Εισόδους TTL που ενεργοποιούνται από τον Schmitt
□ Όλα τα GPIO είναι ρυθμιζόμενα ως ανοικτή αποχέτευση υψηλή/χαμηλή, άνω/κάτω, High-Z ή ισχυρή έξοδος
□ Διαμορφώσιμη κατάσταση πινών GPIO σε ισχύ κατά την επαναφορά (POR)
Π 25 mA αποβάθρα στο SIO
■ Ψηφιακά περιφερειακά
Π 20 έως 24 προγραμματιζόμενα ΠΛΔ βασισμένα σε καθολικά ψηφιακά μπλοκ
□ Πλήρης CAN 2.0b 16 RX, 8 TX μπουφέρες [1]
□ Full-Speed (FS) USB 2.0 12 Mbps χρησιμοποιώντας εσωτερικό ταλαντωτή [1]
□ Τέσσερα ρυθμιζόμενα χρονοδιακόπτη 16 bit, μετρητή και PWM μπλοκ
□ Βιβλιοθήκη τυποποιημένων περιφερειακών συσκευών
• Χρονοδιακόπτες 8, 16, 24 και 32 bit, μετρητές και PWMs
• SPI, UART, I2C
• Πολλές άλλες διαθέσιμες σε κατάλογο
□ Βιβλιοθήκη προηγμένων περιφερειακών συσκευών
• Κύκλιος έλεγχος της απόσπασης (CRC)
• Γεννήτρια ψευδοαποτυχημένης ακολουθίας (PRS)
• Λεωφορείο LIN 2.0
• Αποκωδικοποιητής τετραγωνισμού
■ Αναλογικές περιφερειακές συσκευές (1,71V ≤ Vdda ≤ 5,5V)
□ 1,024V±0,1% εσωτερική τάση αναφοράς σε -40°C έως +85°C (14 ppm/°C)
□ SAR ADC, 12-bit σε 1 Msps[1]
□ Δύο συγκριτές με χρόνο απόκρισης 75 ns
■ Προγραμματισμός, αποδιορθώσεις και εντοπισμός
□ JTAG (4 καλώδια), Serial Wire Debug (SWD) (2 καλώδια), Single Wire Viewer (SWV) και διεπαφές TRACEPORT
□ Κλειδί Flash Patch and Breakpoint (FPB) του Cortex-M3
□ Το Cortex-M3 Embedded Trace MacrocellTM (ETMTM) δημιουργεί μια ροή εντολών.
□ Το Cortex-M3 Data Watchpoint and Trace (DWT) παράγει πληροφορίες για την παρακολούθηση δεδομένων
□ Το Cortex-M3 Instrumentation Trace Macrocell (ITM) μπορεί να χρησιμοποιηθεί για την αποδιορθώ­ση σε μορφή εκτύπωσης
□ Τα μπλοκ DWT, ETM και ITM επικοινωνούν με τα off-chip debug και trace συστήματα μέσω του SWV ή του TRACEPORT
□ Προγραμματισμός bootloader που υποστηρίζεται μέσω I2C, SPI, UART, USB και άλλων διεπαφών
■ Ακριβής, προγραμματιζόμενη ρολόι
Π 1 έως 72 MHz εσωτερικός ταλαντωτής ± 1% (σε πλήρη περιοχή θερμοκρασίας και τάσης) με PLL
□ Κρυστάλλινος ταλαντωτής από 4 έως 33 MHz για ακρίβεια PPM
□ Εσωτερική παραγωγή ρολογιού PLL έως 40 MHz
□ Κρυστάλλινος ταλαντωτής ρολογιού 32,768 kHz
□ Εσωτερικός ταλαντωτής χαμηλής ισχύος σε 1 kHz, 100 kHz
■ Θερμοκρασία και συσκευασία
Π -40°C έως +85°C βιομηχανική θερμοκρασία
Π 48-pin SSOP, 68-pin QFN και 100-pin TQFP επιλογές πακέτου
