C8051F330-GM IC MCU 8BIT 8KB FLASH 20MLP Silicon Labs

Επισκόπηση συστήματος

Οι συσκευές C8051F330/1/2/3/4/5 είναι πλήρως ενσωματωμένες MCU συστήματος-σε-τσίπ μικτού σήματος. Τα χαρακτηριστικά που επισημαίνονται παρατίθενται παρακάτω.

• Κέντρο μικροελεγκτή υψηλής ταχύτητας συμβατό με το 8051 (έως 25 MIPS)

• Ενδοσυστημική, πλήρης ταχύτητας, μη ενοχλητική διεπαφή εντοπισμού (στο τσιπ)
• Αληθινός 10-bit 200 ksps 16-κανάλι μονό/διαφορετικός ADC με αναλογικό πολλαπλασιαστή
• 10bit DAC ισχύος εξόδου
• Εσωτερικός ταλαντωτής προγραμματισμού ακρίβειας 25 MHz
• Διατίθενται μέχρι 8 kB μνήμης Flash στο τσιπ 512 bytes
• 768 bytes RAM στο τσιπ
• SMBus/I2C, Enhanced UART και Enhanced SPI σειριακές διεπαφές που υλοποιούνται στο υλικό
• Τέσσερις γενικά χρήσιμοι χρονοδιακόπτες 16 bit
• Προγραμματιζόμενη συστοιχία μετρητών/χρονοδιακόπων (PCA) με τρεις ενότητες λήψης/συγκρίσεως και λειτουργία Watchdog Timer
• Επαναφορά ενεργείας στο τσιπ, οθόνη VDD και αισθητήρας θερμοκρασίας
• Συγκριτής τάσης στο τσιπ
• 17 θύρες I/O (5 V ανεκτές)

Αναλογικά περιφερειακά

- 10-bit ADC (μόνο F330/2/4)
• Μέχρι 200 kps
• Μέχρι 16 εξωτερικές εισροές με ένα μόνο άκρο ή διαφορική εισροή
• VREF από εσωτερικό VREF, εξωτερική καρφίτσα ή VDD
• Εσωτερική ή εξωτερική εκκίνηση της πηγής μετατροπής
• Ενσωματωμένος αισθητήρας θερμοκρασίας
- 10-Bit Current Output DAC (μόνο F330)
- Συγκριτικός
• Προγραμματισμένη υστερέση και χρόνος απόκρισης
• Διαμορφώνεται ως πηγή διακοπής ή επαναφοράς
• Χαμηλό ρεύμα (0,4 μA)
Επεξεργασία ελαττωμάτων στο τσιπ
- Το κύκλωμα αποδιορθώσεων στο τσιπ διευκολύνει την πλήρη ταχύτητα, μη ενοχλητική αποδιορθώσεις στο σύστημα (δεν απαιτείται προσομοιωτής)
- Παρέχει σημεία διακοπής, μονοπατιές, επιθεώρηση / τροποποίηση μνήμης και μητρώων
- Υψηλότερες επιδόσεις σε σύγκριση με τα συστήματα προσομοίωσης που χρησιμοποιούν τσιπ ICE, δοχεία στόχου και πρίζες
- Χαμηλό κόστος, πλήρες κιτ ανάπτυξης
Πρόσθετη τάση 2.7 έως 3,6 V
- Τυπικό ρεύμα λειτουργίας: 6,4 mA στα 25 MHz·
9 μA σε 32 kHz
- Τυπικό ρεύμα στάσης: 0,1 μA
Περιοχή θερμοκρασίας: ¥40 έως +85 °C
Ηλεκτρονικός πυρήνας 8051 μC υψηλής ταχύτητας
- Αρχιτεκτονική εντολών με αγωγό: εκτελεί το 70% των εντολών σε 1 ή 2 ρολόγια συστήματος
- Μέχρι 25 MIPS με ρολόι 25 MHz
- Επεκτεινόμενη μνήμη επεξεργαστή διακοπής
- 768 bytes εσωτερική μνήμη RAM (256 + 512)
- 8 kB (F330/1), 4 kB (F332/3), ή 2 kB (F334/5) Flash; Προγραμματίζεται στο σύστημα σε συσκευές 512 kB
Ψηφιακά περιφερειακά
- 17 θύρες I/O, όλες 5 V ανεκτές με υψηλό ρεύμα απορρίψεως
- Εναλλακτικά συστήματα UART, SMBusTM και SPITM
- Τέσσερις γενικοί 16-bit μετρητές/χρονοδιακόπτες
- 16-bit προγραμματιζόμενη συστοιχία μετρητών (PCA) με τρεις μονάδες λήψης/συγκρίσεως
- Κατάσταση ρολογιού σε πραγματικό χρόνο χρησιμοποιώντας PCA ή χρονόμετρο και εξωτερική πηγή ρολογιού
Πηγές ρολογιού
- Δύο εσωτερικοί ταλαντωτές:
• 24,5 MHz με ακρίβεια ± 2% υποστηρίζει λειτουργία UART χωρίς κρυστάλλους
• 80/40/20/10 kHz χαμηλή συχνότητα, χαμηλή ισχύς
- Εξωτερικός ταλαντωτής: Κρυστάλλινος, RC, C ή ρολόι (1 ή 2 λειτουργίες πινών)
- Μπορεί να αλλάζει ανάμεσα σε πηγές ρολογιού επί του πτηνού. χρήσιμο σε συνθήκες εξοικονόμησης ενέργειας

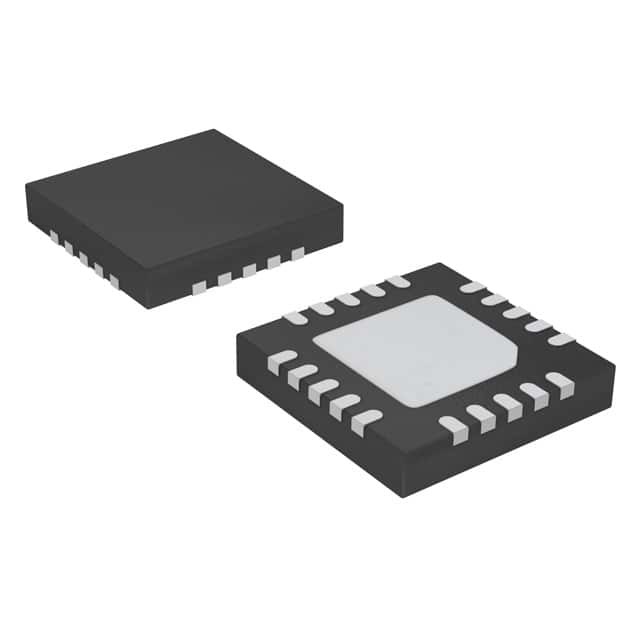

Πακέτο QFN 20-Pin
