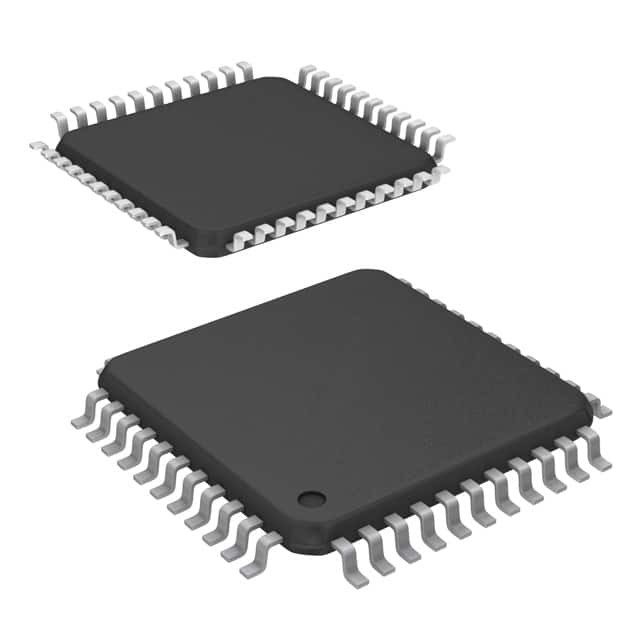

CY8C27543-24AXI IC MCU 8BIT 16KB FLASH 44TQFP Τεχνολογίες Infineon

Επισκόπηση των λειτουργιών του PSoC®

Η οικογένεια PSoC® αποτελείται από πολλές συσκευές μικτού σήματος με συσκευές On-Chip Controller. Αυτές οι συσκευές έχουν σχεδιαστεί για να αντικαταστήσουν πολλά παραδοσιακά συστημικά εξαρτήματα βασισμένα σε MCU με ένα,χαμηλού κόστους προγραμματιζόμενη συσκευή με ένα μόνο τσιπΟι συσκευές PSoC περιλαμβάνουν ρυθμιζόμενα μπλοκ αναλογικής και ψηφιακής λογικής, καθώς και προγραμματιζόμενες διασυνδέσεις.Αυτή η αρχιτεκτονική επιτρέπει στον χρήστη να δημιουργεί προσαρμοσμένες διαμορφώσεις περιφερειακών συσκευών που ταιριάζουν με τις απαιτήσεις κάθε μεμονωμένης εφαρμογήςΕπιπλέον, ένας γρήγορος CPU, μνήμη προγραμμάτων Flash, μνήμη δεδομένων SRAM και ρυθμιζόμενο IO περιλαμβάνονται σε μια σειρά από βολικούς pinouts και πακέτα.

Χαρακτηριστικά

■ Ισχυρός επεξεργαστής αρχιτεκτονικής του Χάρβαρντ
∆ημοποιητής M8C Ταχύτητες έως 24 MHz
8x8 πολλαπλασιασμός, 32-bit συσσώρευση
️ Μικρή ισχύς σε υψηλή ταχύτητα
Δυναμική τάση 3,0 έως 5,25V
Δραστηριακές τάσεις έως και 1,0V με αντλία OnChip Switch Mode (SMP)
-40°C έως +85°C
■ Προηγμένες περιφερειακές συσκευές (PSoC Blocks)
∆ 12 αναλογικά PSoC μπλοκ σιδηροδρόμου προς σιδηρόδρομο παρέχουν:
- Μέχρι 14 bit ADCs
- Μέχρι 9 bit DACs
- Προγραμματισμένοι ενισχυτές
- Προγραμματιζόμενα φίλτρα και συγκρίτες
8 Ψηφιακοί Κύκλοι PSoC παρέχουν:
- 8 έως 32 bit χρονοδιακόπτες, μετρητές και PWM
- Μονούλες CRC και PRS
- Μέχρι 2 UART Full-Duplex
- Πολλαπλούς αφέντες ή σκλάβους SPITM
- Συνδέεται σε όλες τις πινές GPIO
∆Περιφερειακά συστήματα με συνδυασμό τεμαχίων
■ Ακριβής, προγραμματιζόμενη ρολόι
∆ Εσωτερικός ταλαντωτής 2,5% 24/48 MHz
24/48 MHz με προαιρετικό κρυστάλλιο 32 kHz
Δικαιούχος εξωτερικός ταλαντωτής, έως 24 MHz
Εσωτερικός ταλαντωτής για φύλαξη και ύπνο
■ Ευέλικτη μνήμη στο τσιπ
16K Flash Program Storage 50.000 κύκλοι διαγραφής/γράψεως
256 bytes SRAM αποθήκευση δεδομένων
∆ Εναλλακτικός προγραμματισμός (ISSP)
Εμμετάλλευση
Ελαστικοί τρόποι προστασίας
∆ Ημιλόγηση EEPROM σε Flash
■ Προγραμματιζόμενες διαμορφώσεις πινών
25 mA Πυροβόλο σε όλα τα GPIO
Οδηγίες ∆ημοσίευσης
∆ Μέχρι 12 αναλογικές εισροές στο GPIO
4 αναλογικές εξόδους 30 mA στο GPIO
️ Διαμορφώσιμη διακοπή σε όλα τα GPIO
■ Πρόσθετοι πόροι συστήματος
️ I2CTM Slave, Master και Multi-Master σε 400 kHz
️ Σκύλος φύλαξης και χρονόμετρος ύπνου
∆ΕΝΤΑΣΗ ΜΙΑΣ ΕΠΙΣΤΡΟΠΗΣ
∆ Ενσωματωμένο σύστημα εποπτείας
❐ On-Chip Precision Voltage Reference
■ Πλήρη εργαλεία ανάπτυξης
Ελεύθερος προγραμματισμός λογισμικού (PSoC DesignerTM)
Ολοκληρωμένος, εν-κυκλωματικός προσομοιωτής και προγραμματιστής
∆ΕΣΜΕΡΑΣΗ
∆ΠΣΠ
128K μνήμη ίχνη
