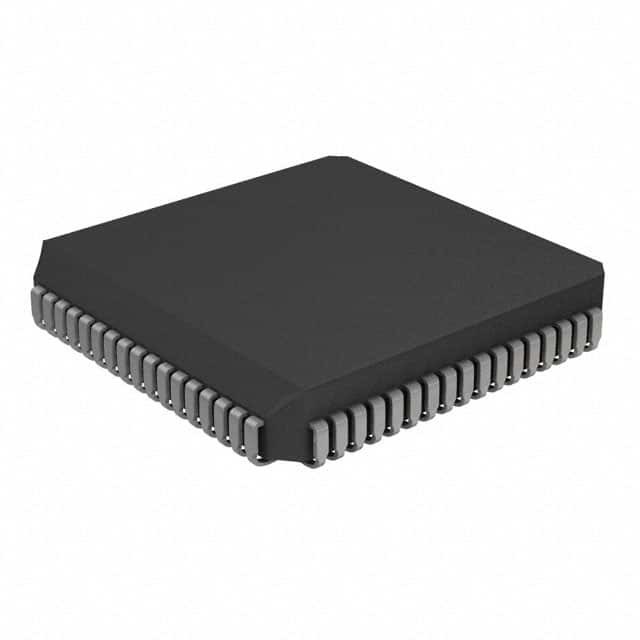

ΠΙΚ17C756Α-33/L IC MCU 8BIT 32KB OTP 68PLCC Τεχνολογία μικροτσίπ

ΠΡΟΣΟΧΗ

Το παρόν δελτίο δεδομένων καλύπτει την ομάδα PIC17C7XX της οικογένειας μικροελεγκτών PIC17CXXX.

Βασικά χαρακτηριστικά του μικροελεγκτή:
• Μόνο 58 οδηγίες με μία λέξη για να μάθετε
• Όλες οι οδηγίες ενός κύκλου (121 ns) εκτός από τα παραρτήματα προγραμμάτων και τις διαβάσεις/γραφές πίνακα που είναι δύο κύκλων
• Ταχύτητα λειτουργίας:
- DC - 33 MHz ρολογιακή είσοδος
- DC - 121 ns κύκλος εντολών
• Πολλαπλασιαστή 8 x 8 με ενιαίο κύκλο
• Ικανότητα διακοπής
• 16 επίπεδα βαθιάς στοίβας υλικού
• Άμεσες, έμμεσες και σχετικές μεθόδους διεύθυνσης
• Εκτέλεση εσωτερικής/εξωτερικής μνήμης προγράμματος, ικανή να αντιμετωπίζει 64K x 16 χώρο μνήμης προγράμματος

Περιφερειακά χαρακτηριστικά:
• Μέχρι 66 πινές I/O με ατομικό έλεγχο κατεύθυνσης
• 10bit, πολυκαναλικός μετατροπέας αναλογικού σε ψηφιακό
• Υψηλό ρεύμα νιπτήρα/πηγή για άμεση LED κίνηση
• Τέσσερις πινές εισόδου συλλογής
- Οι καταγραφές είναι 16-bit, μέγιστη ανάλυση 121 ns
• Τρεις έξοδοι PWM (αποφασιστικότητα 1 έως 10 bit)
• TMR0: 16-bit χρονοδιακόπτης/μετρητής με
Προγραμματιζόμενος prescaler 8 bit
• TMR1: 8bit χρονόμετρος/μετρητής
• TMR2: 8bit χρονόμετρος/μετρητής
• TMR3: 16-bit χρονοδιακόπτης/μετρητής
• Δύο Παγκόσμιοι Σύγχρονοι Ασύγχρονοι Αποδέκτες (USART/SCI) με ανεξάρτητες γεννήτριες baud rate
• Σύγχρονη σειριακή θύρα (SSP) με λειτουργίες SPITM και I2CTM (συμπεριλαμβανομένης της λειτουργίας I2C master)

Ειδικά χαρακτηριστικά του μικροελεγκτή:
• Επαναφορά ισχύος (POR), χρονοδιακόπτης ενεργοποίησης (PWRT) και χρονοδιακόπτης εκκίνησης ταλαντωτή (OST)
• Watchdog Timer (WDT) με τον δικό του RC ταλαντωτή για αξιόπιστη λειτουργία
• Επαναφορά σε καφέ
• Προστασία κώδικα
• Διακόπτης SLEEP εξοικονόμησης ενέργειας
• Επιλέξιμες επιλογές ταλαντωτή

Τεχνολογία CMOS:
• Τεχνολογία CMOS EPROM χαμηλής κατανάλωσης και υψηλής ταχύτητας
• Πλήρως στατική σχεδίαση
• Ευρύ φάσμα τάσης λειτουργίας (3,0V έως 5,5V)
• Εμπορικές και βιομηχανικές θερμοκρασίες
• Μικρή κατανάλωση ενέργειας
- < 5 mA @ 5V, 4 MHz
- 100 μA τυπικά @ 4,5V, 32 kHz
- < 1 μA τυπικό ρεύμα αναμονής @ 5V
