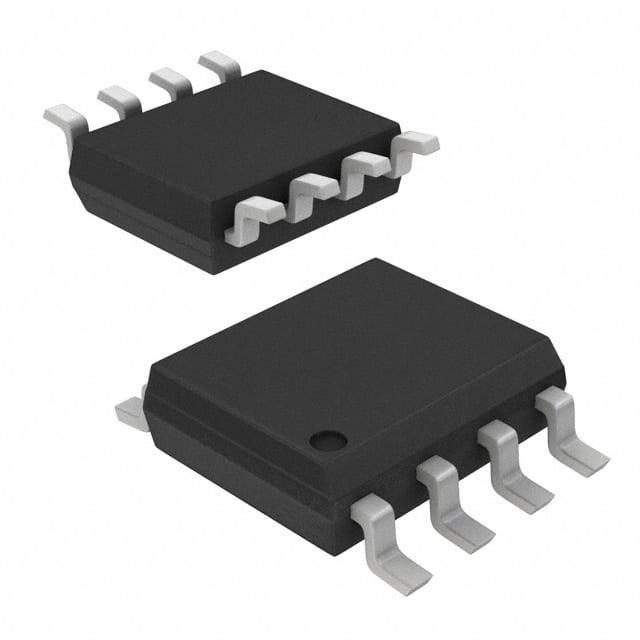

ATTINY25-20SU IC MCU 8BIT 2KB FLASH 8SOIC Τεχνολογία μικροτσίπ

Σύνοψη

Το ATtiny25/45/85 είναι ένας μικροελεγκτής CMOS 8 bit χαμηλής ισχύος που βασίζεται στην βελτιωμένη αρχιτεκτονική RISC AVR.Το ATtiny25/45/85 επιτυγχάνει διαπερατότητα που πλησιάζει το 1 MIPS ανά MHz, επιτρέποντας στον σχεδιαστή του συστήματος να βελτιστοποιήσει την κατανάλωση ενέργειας έναντι της ταχύτητας επεξεργασίας.

Χαρακτηριστικά

• Υψηλής απόδοσης, χαμηλής ισχύος AVR® 8-bit μικροελεγκτής
• Προηγμένη αρχιτεκτονική RISC
120 ισχυρές οδηγίες εκτελέστες περισσότερες μονάδες κύκλου ρολογιού
32 x 8 Γενικά εργαζόμενα μητρώα
∆ΕΛΕΙΣ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ
• Μη πτητικές μνήμες προγραμμάτων και δεδομένων
2/4/8K bytes ενδοσυστημικής προγραμματιζόμενης μνήμης Flash
• Αντοχή: 10.000 κύκλοι εγγραφής/καθάρισης
128/256/512 Bytes Προγραμματίσιμη EEPROM στο σύστημα
• Αντοχή: 100.000 κύκλοι εγγραφής/καθάρισης
128/256/512 Bytes Εσωτερική SRAM
Προγραμματισμός κλειδαριού για αυτοπρογραμματισμό Flash και EEPROM
• Περιφερειακά χαρακτηριστικά
8bit χρονοδιακόπτης/μετρητής με prescaler και δύο κανάλια PWM
Ο χρονοδιακόπτης υψηλής ταχύτητας 8 bit/μετρητής με ξεχωριστό prescaler
• 2 εξόδους PWM υψηλής συχνότητας με ξεχωριστά μητρώα σύγκρισης εξόδου
• Προγραμματιζόμενος γεννήτης νεκρού χρόνου
∆ USI ∆ Παγκόσμια σειριακή διεπαφή με ανιχνευτή κατάστασης εκκίνησης
10bit ADC
• 4 κανάλια με ένα τέλος
• 2 ζεύγη διαφόρων καναλιών ADC με προγραμματιζόμενο κέρδος (1x, 20x)
• Μέτρηση θερμοκρασίας
Προγραμματιζόμενος χρονόμετρος με ξεχωριστό ταλαντωτή στο τσιπ
∆ Ανάλογος Συγκριτής στο τσιπ
• Ειδικά χαρακτηριστικά του μικροελεγκτή
Το σύστημα debugWIRE στο τσιπ
ΠΡΟΓΡΑΜΜΜΑΤΙΚΟΣ μέσα στο σύστημα μέσω SPI Port
Εξωτερικές και εσωτερικές πηγές διακοπής
️ Μειωμένη αδρανής ενέργεια, μείωση θορύβου ADC και λειτουργίες απενεργοποίησης
∆ιακομιστή ∆ιακομιστή
∆ιαδικτυακό κύκλωμα ανίχνευσης
∆ Εσωτερικός βαθμολογημένος ταλαντωτής
• Εισαγωγές/Εξόδους και Συσκευές
6 προγραμματιζόμενες γραμμές I/O
 8-pin PDIP, 8-pin SOIC, 20-pad QFN/MLF και 8-pin TSSOP (μόνο ATtiny45/V)
• Δραστηριακή τάση
- 1,8 - 5,5V για ATtiny25V/45V/85V
∙ 2,7 - 5,5V για ATtiny25/45/85
• Βαθμός ταχύτητας
ΑΤtiny25V/45V/85V: 0 ?? 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
ΑΤtiny25/45/85: 0 10 MHz @ 2,7 - 5,5V, 0 - 20 MHz @ 4,5 - 5,5V
• Βιομηχανική περιοχή θερμοκρασίας
• Μικρή κατανάλωση ενέργειας
Ενεργός τρόπος:
• 1 MHz, 1,8V: 300 μA
️ Κατάσταση απενεργοποίησης:
• 0,1 μA σε 1.8V
