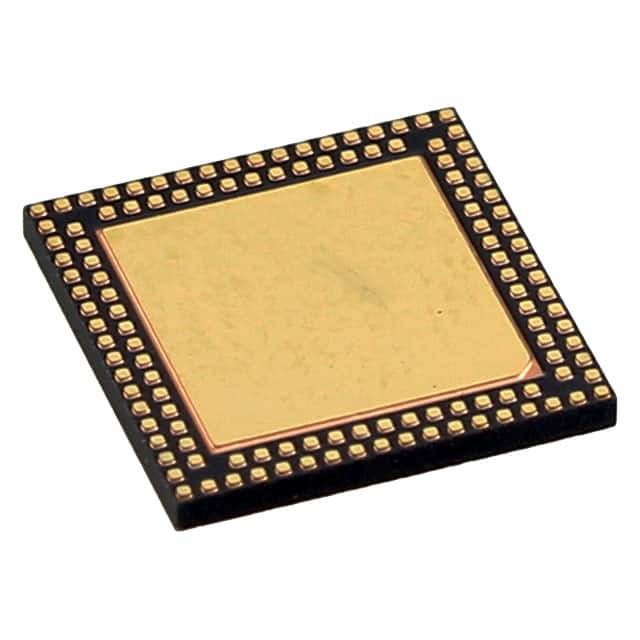

ΠΙΚ32ΜΧ430F064L-I/TL IC MCU 32BIT 64KB FLASH 124VTLA Τεχνολογία μικροτσίπ

ΠΕΡΙΓΟΝΗ ΕΠΙΤΡΟΠΗ

Το παρόν έγγραφο περιέχει συσκευές PIC32MX1XX/2XX.

Συνθήκες λειτουργίας
• 2.3V έως 3.6V, -40oC έως +105oC, DC έως 40 MHz

Κέντρο: 40 MHz MIPS32® M4K®

• λειτουργία MIPS16e® για έως και 40% μικρότερο μέγεθος κώδικα
• 1,56 DMIPS/MHz (Dhrystone 2.1) απόδοση
• Αρχιτεκτονική αποδοτικού κώδικα (C και Assembly)
• Πολλαπλασιασμός μονοκύκλου (MAC) 32x16 και δύο κύκλων 32x32

Διαχείριση ρολογιού
• 0,9% εσωτερικός ταλαντωτής
• Προγραμματιζόμενα PLL και πηγές ρολογιού ταλαντωτή
• Παρακολούθηση ρολογιού ασφαλείας (FSCM)
• Ανεξάρτητος χρονοδιακόπτης σκύλου παρακολούθησης
• Γρήγορη αφύπνιση και εκκίνηση

Διαχείριση ενέργειας

• Τρόποι διαχείρισης χαμηλής κατανάλωσης ενέργειας (Κοιμή, αδρανής λειτουργία)
• Ενσωματωμένη επαναφορά ενεργοποίησης και επαναφορά καφέ
• Δυναμικό ρεύμα 0,5 mA/MHz (τυπικό)
• 20 μA IPD ρεύμα (τυπικό)

Χαρακτηριστικά οπτικής διεπαφής

• Επικοινωνία δεδομένων: I2S, LJ, RJ, DSP
• Διασύνδεση ελέγχου: SPI και I2CTM
• Κύριο ρολόι:
- Γεννήσεως κλάσματικών συχνοτήτων ρολογιού
- Μπορεί να συγχρονιστεί με ρολόι USB
#ΝΟΜΟ;

Προηγμένα αναλογικά χαρακτηριστικά

• Ενότητα ADC:
- 10bit 1.1 Msps με ένα S&H
- Μέχρι 10 αναλογικές εισόδους σε συσκευές 28 πινών και 13 αναλογικές εισόδους σε συσκευές 44 πινών
• Ευέλικτες και ανεξάρτητες πηγές ενεργοποίησης ADC
• Μονάδα μέτρησης χρόνου φόρτισης (CTMU):
- Υποστηρίζει mTouchTM χωρητική αισθητήρα αφής
- Παρέχει μέτρηση χρόνου υψηλής ανάλυσης (1 ns)
- δυνατότητα μέτρησης θερμοκρασίας στο τσιπ
• Συγκρίσεις:
- Μέχρι τρεις αναλογικές μονάδες
- Προγραμματιζόμενες αναφορές με 32 σημεία τάσης

Χρονοδιακόπτες/Συγκρίσεις εξόδου/Απαγόρευση εισόδου

• Πέντε χρονόμετρα γενικού σκοπού:
- Πέντε χρονοδιακόπτες 16 bit και έως δύο 32 bit
• Πέντε μονάδες Output Compare (OC)
• Πέντε ενότητες λήψης εισροών (IC)
• Επιλογή περιφερειακής καρφίτσας (PPS) για να επιτρέπεται η επανασχεδίαση λειτουργίας
• Μονάδα ρολογιού και ημερολογίου σε πραγματικό χρόνο (RTCC)

Διεπαφές επικοινωνίας

• Ελεγκτής OTG πλήρους ταχύτητας συμβατός με το USB 2.0
• Δύο μονάδες UART (10 Mbps)
- Υποστηρίζει πρωτόκολλα LIN 2.0 και υποστήριξη IrDA®
• Δύο μονάδες SPI 4 καλωδίων (20 Mbps)
• Δύο μονάδες I2C (έως 1 Mbaud) με υποστήριξη SMBus
• Επιλογή περιφερειακής καρφίτσας (PPS) για να επιτρέπεται η επανασχεδίαση λειτουργίας
• Παράλληλη κύρια θύρα (PMP)

Άμεση πρόσβαση στη μνήμη (DMA)

• Τέσσερα κανάλια υλικού DMA με αυτόματη ανίχνευση μεγέθους δεδομένων
• Δύο πρόσθετα κανάλια αφιερωμένα στο USB
• Ελέγχος προγραμματιζόμενης κυκλικής επανεξέτασης (CRC)

Εισαγωγή/Εξαγωγή

• 15 mA πηγή/απορροφητήρας σε όλες τις πινές I/O
• Πινάκια αντοχής 5V
• Επιλέξιμες ανοιχτές αποχέτευση, τράβηξε-up, και τράβηξε-κάτω
• Εξωτερικές διακοπές σε όλες τις πινές I/O

Επαγγελματικά προσόντα και υποστήριξη κατηγορίας Β

• Προγραμματισμένο AEC-Q100 REVG ( βαθμός 2 -40 oC έως +105 oC)
• Βιβλιοθήκη ασφάλειας κλάσης Β, IEC 60730

Υποστήριξη ανάπτυξης ελεγκτών ελαττωμάτων

• Προγραμματισμός σε κυκλώματα και εφαρμογές
• 4-σύρματη MIPS® Ενισχυμένη διεπαφή JTAG
• Απεριόριστο πρόγραμμα και έξι σύνθετα σημεία διακοπής δεδομένων
• Τεχνική ανίχνευση ορίων συμβατή με το IEEE 1149.2 (JTAG)
