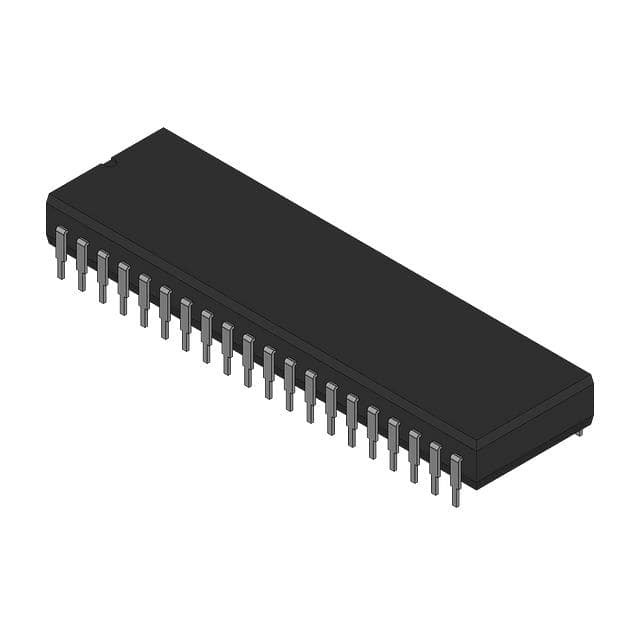

AT80C31X2-3CSUL IC MCU 8BIT ROMLESS 40PDIL Atmel

Περιγραφή

Το TS80C31X2 είναι υψηλής απόδοσης CMOS και ROMless εκδόσεις του 80C51 CMOS μονό chip 8-bit μικροελεγκτή.
Ο TS80C31X2 διατηρεί όλα τα χαρακτηριστικά του TSC80C31 με 128 bytes εσωτερικής μνήμης RAM, ένα σύστημα διακοπής 5 πηγών, 4 επιπέδων προτεραιότητας, έναν οσιλατήρα στο τσιπ και δύο χρονόμετρα / μετρητές.
Επιπλέον, ο TS80C31X2 διαθέτει διπλό δείκτη δεδομένων, ένα πιο ευέλικτο σειριακό κανάλι που διευκολύνει την επικοινωνία πολλών επεξεργαστών (EUART) και έναν μηχανισμό βελτίωσης ταχύτητας X2.
Ο πλήρως στατικός σχεδιασμός του TS80C31X2 επιτρέπει τη μείωση της κατανάλωσης ισχύος του συστήματος με τη μείωση της συχνότητας ρολογιού σε οποιαδήποτε τιμή, ακόμη και σε συνεχές ρεύμα, χωρίς απώλεια δεδομένων.

Χαρακτηριστικά

• 80C31 συμβατό
• 8031 ταιριάζουν με τις οδηγίες
• Τέσσερις 8-bit θύρες I/O
• Δύο χρονοδιακόπτες/μετρητές 16 bit
• 128 bytes scratchpad RAM
• Αρχιτεκτονική υψηλής ταχύτητας
• 40 MHz @ 5V, 30MHz @ 3V
• X2 Ικανότητα βελτίωσης ταχύτητας (6 ρολόγια/κύκλο μηχανής)
• 30 MHz @ 5V, 20 MHz @ 3V (ισοδύναμο με 60 MHz @ 5V, 40 MHz @ 3V)
• Δύο δείκτες δεδομένων
• Επαναφορά ασυγχρόνιων θύρων
• Διακοπή της δομής με
• 5 Διακοπές πηγών,
• Σύστημα διακοπής 4 προτεραιότητας
• Πλήρης διπλής βελτιωμένη UART
• Ανίχνευση σφαλμάτων σχηματισμού
• Αυτόματη αναγνώριση διεύθυνσης
• Τρόποι ελέγχου ισχύος
• Κατάσταση αδρανής λειτουργίας
• Κατάσταση απενεργοποίησης
• Σημαία απενεργοποίησης
• Μία φορά λειτουργία (On-chip Emulation)
• Ηλεκτρική τροφοδοσία: 4,5-5,5V, 2,7-5,5V
• Περιοχές θερμοκρασίας: Εμπορικές (0 έως 70oC) και Βιομηχανικές (-40 έως 85oC)
• Πακέτα: PDIL40, PLCC44, VQFP44 1.4, PQFP F1 (13,9 ίχνη)
