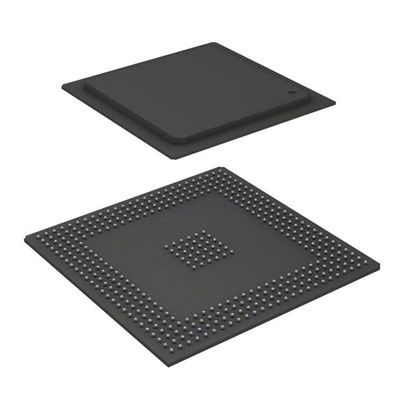

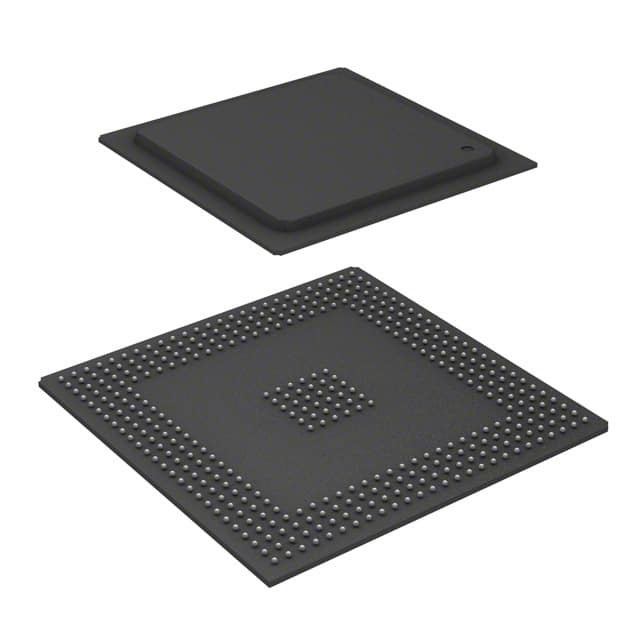

MCF5474VR266 IC MCU 32BIT ROMLESS 388PBGA N✖P USA Inc.

Περιγραφή

MCF5474VR266 είναι μικροεπεξεργαστές MCF547x ColdFire®.

Χαρακτηριστικά

Κέντρο ColdFire V4e
Ο περιορισμένος υπερσκορικός πυρήνας επεξεργαστή V4 ColdFire
∆ έως 266 MHz μέγιστη εσωτερική συχνότητα πυρήνα (410 MIPS [Dhrystone 2.1] @ 266 MHz)
Αρχιτεκτονική Χάρβαρντ
32Kbyte εντολή cache
32Kbyte cache δεδομένων
Μονάδα Διαχείρισης Μνήμης (MMU)
∆ χωριστά, 32 εγγραφές, πλήρως συνδεδεμένες εντολές και μεταφράσεις δεδομένων
∆ Μονάδα κυμαινόμενης στροφής (FPU)
Δύο φορές ακριβής σύμφωνα με το πρότυπο IEE-754
Οκτώ μητρώα κυμαινόμενης στροφής
• Διαιτητής εσωτερικού master bus (XLB)
∆ Διαχωρισμένες διευθύνσεις και συναλλαγές δεδομένων υψηλής απόδοσης
Η υποστήριξη διαφόρων τρόπων στάθμευσης
• Συγχρονισμένος ελεγκτής DRAM (SDRAM) με διπλή ταχύτητα δεδομένων 32 bit (DDR)
Δραστηριότητα 66133 MHz
Υποστηρίζει DDR και SDR DRAM
- Ενσωματωμένη εκκίνηση και ανανέωση
- Μέχρι τέσσερις επιλογές τσιπ που επιτρέπουν έως και ένα GB εξωτερικής μνήμης
• έκδοση 2.2 περιφερειακής σύνδεσης συστατικών (PCI)
Δραστηριότητα στόχου και εκκινητή 32 bit
Η υποστήριξη έως πέντε εξωτερικών PCI master
Δραστηριότητα 3366 MHz με αναλογία διαίρεσης PCI bus προς XLB 1:1, 1:2, και 1:4
• Ευέλικτη πολυλειτουργική εξωτερική λεωφορεία (FlexBus)
Παρέχει μια αδιάκοπη διεπαφή για την εκκίνηση flash / ROM, SRAM και περιφερειακών συσκευών
️ Μέχρι έξι επιλογές τσιπ
Δραστηριότητα 33 66 MHz
• Υποσύστημα Ε/Ε επικοινωνιών
Πιο συγκεκριμένα:
Μέχρι δύο ταχείς ελεγκτές Ethernet (FEC) 10/100 Mbps, ο καθένας με ξεχωριστό 2-Kbyte, λαμβάνουν και μεταδίδουν FIFO
️ Πλαίσιο USB (Universal Serial Bus) έκδοση 2.0 ελεγκτή συσκευής
- Υποστήριξη ενός χειριστή και έξι προγραμματιζόμενων τελικών σημείων, διακοπής, χύδην ή ισοχρόνιων
4 Kbyte κοινής ενδιάμεσης μνήμης RAM FIFO και 1 Kbyte ενδιάμεσης μνήμης RAM περιγραφής ενδιάμεσης μνήμης
∆ Ενσωματωμένη διεπαφή φυσικού στρώματος
- Μέχρι τέσσερις προγραμματιζόμενοι σειριακοί ελεγκτές (PSCs) ο καθένας με ξεχωριστό 512-byte λαμβάνει και μεταδίδει FIFO για UART, USART, modem, codec και IrDA 1.1 διεπαφές
∆ιασύνδεση περιφερειακών I2C
∆ιασύνδεση περιφερειακών συσκευών κατά σειρά DMA (DSPI)
• Προαιρετική μονάδα επιταχυντή κρυπτογραφίας
∆ μονάδες εκτέλεσης για:
Κωδικός μπλοκ DES/3DES
∆ Κωδικός μπλοκ AES
Κωδικός ροής RC4
Χάντινγκ MD5/SHA-1/SHA-256/HMAC
Γεννήτης Τυχαίων Αριθμών
• SRAM συστήματος 32Kbyte
Ο μηχανισμός διαιτησίας μοιράζεται το εύρος ζώνης μεταξύ των αρχηγών εσωτερικών λεωφορείων
• Μονάδα ολοκλήρωσης συστημάτων (SIU)
∆ Διακοπή ελέγχου
Χρονοδιακόπτης σκύλου παρακολούθησης
Δύο 32bit χρονοδιακόπτες συναγερμού και διακοπής
- Μέχρι τέσσερις χρονόμετροι γενικής χρήσης 32 bit, σύγκριση και δυνατότητα PWM
Πύλες GPIO πολλαπλασιασμένες με περιφερειακές καρφίτσες
• Δυναμικότητες ελαχιστοποίησης και δοκιμής
Πύλη ColdFire για τη λειτουργία αποδιορθώσεως υποβάθρου (BDM)
Δοκιμαστική θύρα πρόσβασης
• PLL και γεννήτρια ρολογιού
Διάστημα συχνότητας εισόδου 30 έως 66,67 MHz
• Ενεργειακές τάσεις
- 1.5V εσωτερική λογική
∆ 2.5V DDR SDRAM bus I/O
∙ 3.3V PCI, FlexBus και όλες οι άλλες I/O
• Εκτιμώμενη κατανάλωση ενέργειας
Πιο χαμηλά από 1,5 W (388 PBGA)
