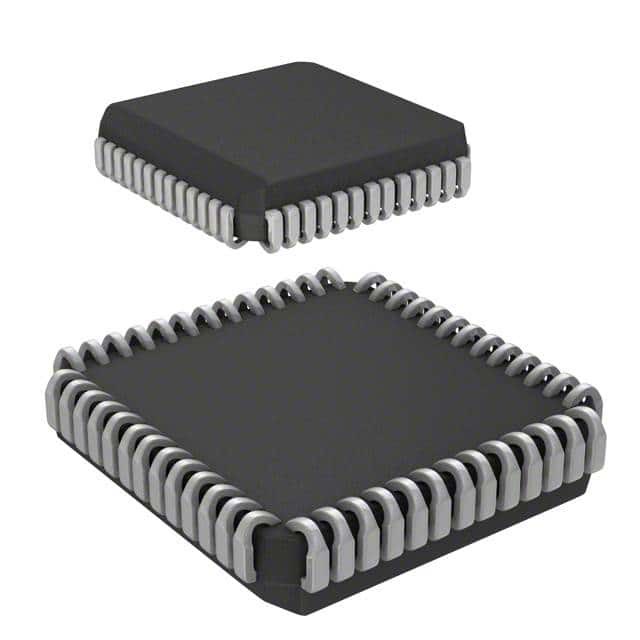

DS87C530-QCL+ IC MCU 8BIT 16KB OTP 52PLCC Analog Devices Inc./Maxim Integrated

Λεπτομερή περιγραφή

Οι μικροελεγκτές DS87C530/DS83C530 EPROM/ROM με ρολόι πραγματικού χρόνου (RTC) είναι 8051-συμβατοί μικροελεγκτές που βασίζονται στον πυρήνα υψηλής ταχύτητας της Dallas Semiconductor.Χρησιμοποιούν 4 ρολόγια ανά κύκλο εντολών αντί των 12 που χρησιμοποιούνται από το πρότυπο 8051Παρέχουν επίσης ένα μοναδικό μείγμα περιφερειακών συσκευών που δεν είναι ευρέως διαθέσιμα σε άλλους επεξεργαστές.Η νέα λειτουργία διαχείρισης ισχύος επιτρέπει στο λογισμικό να επιλέξει τη λειτουργία μειωμένης ισχύος ενώ εξακολουθεί να επεξεργάζεται.

Ειδικά χαρακτηριστικά

■ 80C52 συμβατό
8051 Συμβατό με σύνολο οδηγιών
Τέσσερις 8-bit θύρες I/O
Τρεις 16 bit χρονοδιακόπτες/μετρητές
256 bytes Scratchpad μνήμη RAM
■ Μεγάλη μνήμη στο τσιπ
16kB EPROM (OTP)
1kB επιπλέον SRAM στο τσιπ για MOVX
■ ΡΟΜΣΙΖΕ
Επιλέγει το αποτελεσματικό μέγεθος ROM στο τσιπ από
0 έως 16kB
Επιτρέπει πρόσβαση σε ολόκληρο το χάρτη εξωτερικής μνήμης
Δυναμικά ρυθμιζόμενο από λογισμικό
Χρήσιμο ως μπλοκ εκκίνησης για εξωτερικό flash
■ Μη πτητικές λειτουργίες
Εγχώριο ρολόι πραγματικού χρόνου με διακοπή συναγερμού
Υποστήριξη υποστήριξης μπαταρίας 1kB SRAM
■ Αρχιτεκτονική υψηλής ταχύτητας
4 Ρολόγια/Κύκλος μηχανής (8051 = 12)
Λειτουργεί με ταχύτητα συνεχούς ρεύματος έως 33MHz
Εκπαίδευση ενός κύκλου σε 121ns
Δύο δείκτες δεδομένων
Προαιρετικό μεταβλητό μήκος MOVX για πρόσβαση
Γρήγορη/Αργή μνήμη RAM/Περιφερειακά
■ Τρόπος διαχείρισης ενέργειας
Η προγραμματιζόμενη πηγή ρολογιού εξοικονομεί ενέργεια
Εκτοξεύεται από (crystal/64) ή (crystal/1024)
Παρέχει αυτόματη έξοδο υλικού και λογισμικού
■ Η λειτουργία μείωσης της ΕΜΙ απενεργοποιεί την ΑΛΕ
■ Δύο Full-Duplex σειριακές θύρες υλικού
■ Ελεγκτής υψηλής ολοκλήρωσης περιλαμβάνει:
Επαναφορά μετά από διακοπή ρεύματος
Ηλεκτρική διακοπή έγκαιρης προειδοποίησης
Προγραμματιζόμενος χρονοδιακόπτης φύλαξης
■ 14 συνολικές διακοπές πηγών με έξι εξωτερικές
