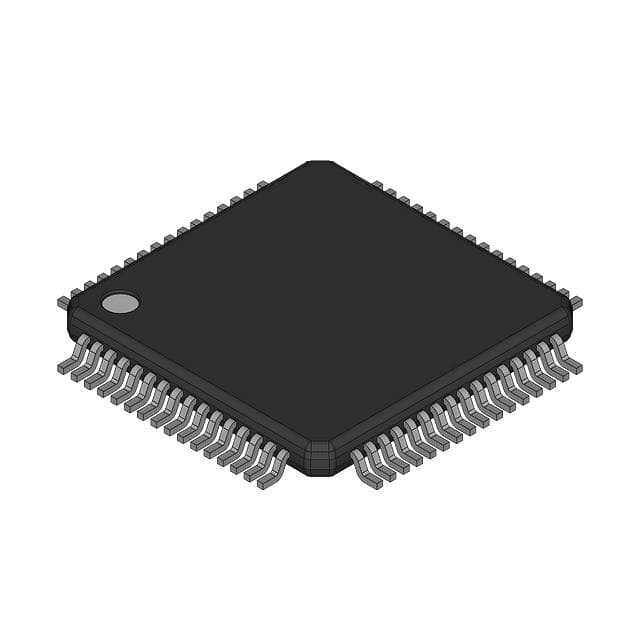

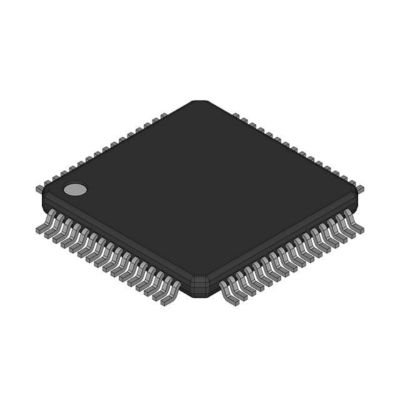

ATMEGA169V-8AU IC MCU 8BIT 16KB FLASH 64TQFP Atmel

Σύνοψη

Ο ATmega169 είναι ένας μικροελεγκτής CMOS 8-bit χαμηλής ισχύος βασισμένος στην βελτιωμένη αρχιτεκτονική RISC AVR.Το ATmega169 επιτυγχάνει αποδόσεις που πλησιάζουν το 1 MIPS ανά MHz, επιτρέποντας στον σχεδιαστή του συστήματος να βελτιστοποιήσει την κατανάλωση ενέργειας έναντι της ταχύτητας επεξεργασίας.

Χαρακτηριστικά

• Υψηλής απόδοσης, χαμηλής ισχύος AVR® 8-bit μικροελεγκτής
• Προηγμένη αρχιτεκτονική RISC
130 Ενίσχυρες οδηγίες εκτελέσεις με τον πιο απλό κύκλο ρολογιού
32 x 8 Γενικά εργαζόμενα μητρώα
∆ΕΛΕΙΣ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ
∆ημιουργία έως 16 MIPS σε 16 MHz
Ο πολλαπλασιαστής 2 κύκλων στο τσιπ
• Μη πτητικές μνήμες προγραμμάτων και δεδομένων
16K bytes In-System Self-Programmable Flash Endurance: 10.000 κύκλοι εγγραφής / διαγραφής
️ Προαιρετικό τμήμα κώδικα εκκίνησης με ανεξάρτητα κλειδαριές κλειδαριών Προγραμματισμός στο σύστημα από το πρόγραμμα εκκίνησης στο τσιπ Αληθινή λειτουργία ανάγνωσης κατά τη διάρκεια γραφής
512 bytes EEPROM Αντοχή: 100.000 κύκλοι εγγραφής / διαγραφής
1K byte Εσωτερική SRAM
Προγραμματισμός κλειδαριού για την ασφάλεια λογισμικού
• JTAG (συμμορφούμενη με το πρότυπο IEEE 1149.1) Διασύνδεση
Δυναμικότητες μετρήσεως των ορίων σύμφωνα με το πρότυπο JTAG
️ εκτεταμένη υποστήριξη αποδιορθώσεων στο τσιπ
Προγραμματισμός Flash, EEPROM, Fuses και Lock Bits μέσω της JTAG Interface
• Περιφερειακά χαρακτηριστικά
Διοδηγός LCD 4 x 25 τμημάτων
Δύο χρονοδιακόπτες 8 bit με ξεχωριστό Prescaler και λειτουργία σύγκρισης
Ένα 16bit χρονοδιακόπτη/μετρητή με ξεχωριστό prescaler, συνδυασμό λειτουργίας και λειτουργία λήψης
∆ Μετρητής σε πραγματικό χρόνο με ξεχωριστό ταλαντωτή
4 κανάλια PWM
8 καναλιών, 10 bit ADC
Προγραμματιζόμενη σειρά USART
∆ Εναλλακτικό διασύνδεσμο
∆ Παγκόσμια σειριακή διεπαφή με ανιχνευτή κατάστασης εκκίνησης
Προγραμματιζόμενος χρονόμετρος με ξεχωριστό ταλαντωτή στο τσιπ
∆ Ανάλογος Συγκριτής στο τσιπ
∙ Διακοπή και αφύπνιση για αλλαγή καρφίτσας
• Ειδικά χαρακτηριστικά του μικροελεγκτή
∆ Επαναφορά ενεργοποίησης και προγραμματισμένη ανίχνευση αποσύνδεσης
∆ Εσωτερικός βαθμολογημένος ταλαντωτής
Εξωτερικές και εσωτερικές πηγές διακοπής
Πέντε τρόποι ύπνου: αδρανής λειτουργία, μείωση θορύβου ADC, εξοικονόμηση ενέργειας, απενεργοποίηση και αναμονή
• Εισαγωγές/Εξόδους και Συσκευές
53 Προγραμματιζόμενες γραμμές I/O
️ TQFP 64 μολύβδου και QFN/MLF 64-pad
• Βαθμός ταχύτητας:
ΑΤmega169V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 8 MHz @ 2,7 - 5,5V
ΑΤmega169: 0 - 8 MHz @ 2,7 - 5,5V, 0 - 16 MHz @ 4,5 - 5,5V
• Πεδίο θερμοκρασίας:
-40°C έως 85°C Βιομηχανική
• Πολύ χαμηλή κατανάλωση ενέργειας
Ενεργός τρόπος:
1 MHz, 1,8V: 350μA
32 kHz, 1,8V: 20μA (συμπεριλαμβανομένου του ταλαντωτή)
32 kHz, 1,8V: 40μA (συμπεριλαμβανομένου του ταλαντωτή και του LCD)
Διάταξη μη ενεργοποίησης: 0,1μA σε 1.8V
